Ein führender Hersteller von Mess- und Automatisierungslösungen macht die eigene Produktion zukunftsfit: Im französischen Werk Cernay kommt deshalb die Druckluft auf den Prüfstand. Eine ganzheitliche Neukonzeption spart nicht nur Energie und Kosten, sondern stellt durch clevere Abwärmenutzung sogar noch Nutzenergie bereit.

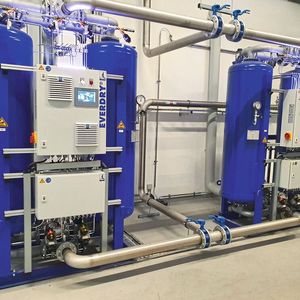

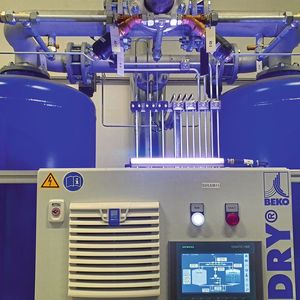

Zentrales Element der Druckluftaufbereitungsanlage sind die Adsorptionstrockner Everdry FRA-Vplus.
Zentrales Element der Druckluftaufbereitungsanlage sind die Adsorptionstrockner Everdry FRA-Vplus.
(Bild: © Beko Technologies)

Das Werk wächst, wachsen die Ausgaben mit? Eine Erweiterung des Standorts bedeutet häufig auch ein Mehr an der Energie- und Betriebskosten – Das war Endress+Hauser bei seinem Werk in Cernay (Frankreich) durchaus bewusst. Grund genug für den Messegeräte- und Automatisierungshersteller, sich einmal eingehend mit der Druckluftanlage zu beschäftigen. Denn diese verursachte zwar hohe Kosten, entsprach aber zunehmend nicht mehr den Anforderungen des Standorts.

Im elsässischen Cernay produzieren die "People for Process Automation" (so die E+H-Selbstbezeichnung) eigentlich induktive Durchflussmessgeräte, die etwa für das Erfassen und Überwachen kontinuierlicher Durchflüsse, das Abfüllen und Dosieren sowie in Anwendungen im Eichverkehr eingesetzt werden, ebenso Vortex-Durchflussmessgeräte zur Messung des Volumenstroms von Flüssigkeiten, Gasen und Dampf. Die Herstellung dieser Sensoren jedoch braucht - wie viele Produktionsanlagen - Druckluft, etwa als Antriebsmedium, in der Metallisierung, in Autoklaven oder an den Montagelinien. Und die hat es in sich, bzw. besser nicht: „Die Druckluft kommt direkt mit unseren Produkten in Berührung. Deshalb ist eine Druckluft-Klasse [1:3:2] gemäß ISO 8573-1 mit einem Mindestvolumenstrom und dem bestmöglichen Verhältnis Wh/m3 für die gesamte Anlage notwendig“, erläutert Erwin Lenhardt, Senior Expert Buildings bei Endress+Hauser.

Bildergalerie
Bildergalerie mit 7 Bildern

Ursprünglich war eine Druckluftanlage mit vier Kompressoren in drei verschiedenen Räumen installiert, was hohe Betriebskosten verursachte. Optimierungsbedarf bestand zudem bei den in die Jahre gekommenen Komponenten, die nicht mehr den Leistungsanforderungen entsprachen und sehr wartungsintensiv waren. Erwin Lenhardt: „Außerdem wünschten wir ein Tool zur Kontrolle und Leistungsüberwachung des Energieverbrauchs.“ Vor diesem Hintergrund bot ein Neubau im Zuge der Standorterweiterung den passenden Anlass, auch die Druckluftanlage zu erneuern.

Sicher, Sauber, Sparsam: Klar definierte Anforderungen

Mit diesen Anforderungen im Kopf gingen die Verantwortlichen bei Endress+Hauser daran, einen Anforderungskatalog für die modernisierte Druckluftanlage zu definieren: Dabei sollten sämtliche Apparate in einem zentralen Raum zusammengelegt werden und die Druckluftaufbereitung dauerhaft und zuverlässig eine Druckluftqualität der Klasse 1:3:2 gemäß ISO 8573-1 erreichen. Dazu kam - selbstverständlich - der Wunsch nach niedrigeren Betriebskosten.

Als wäre das nicht genug, erforderten die für den Produktionsstandort geltenden Umweltstandards eine langfristige Lösung für die Aufbereitung des Kondensats aus dem Druckluftnetz. Zudem war ein System gefragt, das eine Überwachungs-Schnittstelle vom Typ GTC (Gestion Technique Centralisée) ermöglicht, um die Druckluftqualität sowie Parameter wie beispielsweise Verbrauch, Durchfluss, Druck, Restölgehalt und Luftfeuchtigkeit in Echtzeit zu visualisieren.

Gut, dass Endress+Hauser mit Engie Solutions schon einen Energiedienstleistungs-Spezialisten mit der HLK-Planung (Heizung, Lüftung, Klimatisierung) des Neubaus beauftragt hatte - da lag es nahe, auch die Druckluftaufbereitung in die Hände der Prozesstechnik-Spezialisten zu legen. Als Partner holte Engie Solutions anschließend den Druckluft-Spezialisten Beko Technologies an Bord, mit dem eine gemeinsame Vor-Ort-Analyse der Durchfluss- und Druckmesser in den Bereichen der Lufterzeugung durchgeführt wurde.

Dabei wurden die Messinstrumente an die Kompressoren gekoppelt, um den genauen Energieverbrauch in Wh aufzunehmen. Ziel war es zudem, den tatsächlichen Volumenstrom des Standorts zu analysieren und nach Möglichkeiten zu suchen, die Anlage auch im Hinblick auf zukünftige Anforderungen zu optimieren.

Ganzheitliche Neukonzeption der Druckluftanlage

Mit den so gewonnenen Erkenntnissen ging es daran, eine Gesamtlösung für die Drucklufterzeugung in Form von drei Kompressoren mit 132 kW Leistung inklusive Wärmerückgewinnung für die Erwärmung des Trinkwassers und der Raumheizung zu entwerfen. Dazu gehört auch eine integrierte Vorkühlung, bestehend aus einem Luft-Wasser-Wärmetauscher kombiniert mit einem Zyklonabscheider und einem elektronisch niveaugeregelten Kondensatableiter Bekomat von Beko Technologies.

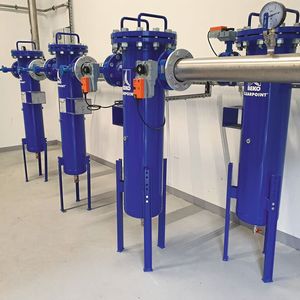

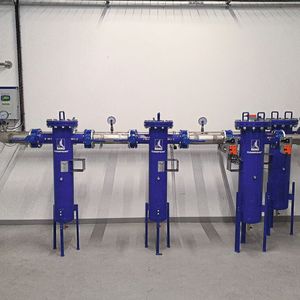

Letzterer leitet das anfallende Kondensat ohne Druckluftverlust ab – der integrierte kapazitive Sensor, die intelligente Elektronik für mengenangepasste Kondensatableitung und die Vorsteuerung des Magnetventils machen es möglich. Den Komponenten vor- und nachgeschaltet sind jeweils Clearpoint Filter mit einem Tropfenabscheider, einem Ölabscheider, zwei Aktivkohlefiltern und zwei Oil-Free-Staubfiltern. Die Trocknung der großen Volumenströme leisten anschließend zwei warmregenerierende Adsorptionstrockner Everdry FRA-Vplus. Bei diesem System erfolgt die Desorption im Druckbetrieb mit erhitzter Gebläseluft im Gegenstrom zur Adsorptionsrichtung und die Kühlung im Vakuumbetrieb mittels Gebläseluft im Gleichstrom. Dadurch wird Druckverlust für die Regeneration verhindert.
