Schnellkupplungen für Schläuche und Leitungen

Verwechslungsgefahr bei Leitungsverbindungen: Damit die Verbindung stimmt!

| Redakteur: Dominik Stephan

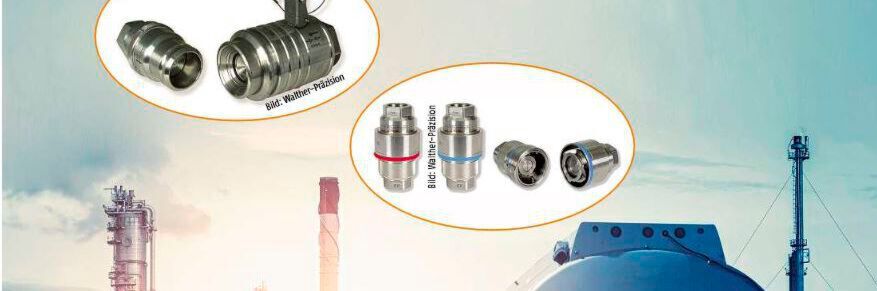

Mehr als nur verwechslungssicher: Dank Kuplpungen mit RFID-Technologie lassen sich etwa Befüllvorgänge elektronisch freigeben, speichern und dokumentieren.
Mehr als nur verwechslungssicher: Dank Kuplpungen mit RFID-Technologie lassen sich etwa Befüllvorgänge elektronisch freigeben, speichern und dokumentieren. (Bild: Walther Präzision)

Verwechslungsgefahr bei Leitungsverbindungen: Schnellkupplungen verhindern Unfälle! – Nie wieder falsch verbunden: Schläuche und Rohrleitungen versehentlich falsch zu verbinden, kann erhebliche Folgen haben. Gut, wenn das Design der verwendeten Schlauchkupplungen eine Verwechslung erschwert oder unmöglich macht. Noch besser, wenn die intelligente Kupplung für den Anwender mitdenkt.

Die versehentliche Vermischung von Substanzen, etwa durch Abfüllen von Säure in Laugenbehälter oder durch Zusammenführung von kritischen Flüssigkeiten, kann gravierende Folgen haben. So geschehen: Bei der Reinigung eines Tanks für Natronlauge wurden versehentlich tausende Liter Salpetersäure eingefüllt. Der Tank drohte zu bersten: Nur durch einen rechtzeitig ausgelösten Katastrophenalarm wurde das Schlimmste verhindert. Kurzfristig mussten dennoch über 1000 Anwohner in Sicherheit gebracht werden. In einem anderen Fall wurde eine Ammoniaklösung versehentlich in ein Altölfass geleitet, wodurch sich gefährliche Abluft bildete. Die Halle musste evakuiert und das Gemisch aufwändig entsorgt werden.

Nie mehr falsch verbunden: Welche Kupplung ist die Richtige?

Übersicht Schnellkupplungen

Nie mehr falsch verbunden: Welche Kupplung ist die Richtige?

10.07.17 - So garantieren Schnellkupplungen einen sauberen und sicheren Stofftransport – Ob beim Stofftransfer in der Anlage, beim Abfüllen in Behälter oder beim Be- und Entladen von Tankfahrzeugen – Schnellkupplungen sind die Schnittstellen des Transportprozesses. Doch was ist bei Konfiguration oder Auswahl solcher Kupplungslösungen zu beachten? Zwischen Monokupplungen und Clean-Break-Technologie bieten Spezialisten für jeden Prozess die richtige Lösung – und „verkuppeln“ ganz nebenbei den unscheinbaren Schlauch mit IIoT-Netzwerken. lesen

Als Technologieführer im Bereich industrieller Kupplungssysteme empfiehlt Walther-Präzision deshalb mechanische, optische, elektronische oder eine Kombination dieser Sicherheitselemente einzusetzen. So lässt sich etwa durch unterschiedliche Ringdurchmesser, Schließ-Geometrien oder durch mechanische Kodierung mit dem Zwei-Stift-Prinzip sicherstellen, dass nur die zueinander gehörenden Leitungen mit passendem Durchmesser verbunden werden. Durch Stiftsysteme kann zusätzlich eine mehrfache mechanische Kodierung vorgenommen werden. Unterschiedlich eingefärbte Führungsteile erleichtern die optische Zuordnung. Ausgerüstet mit verwechslungssicherer Technik können die Clean-Break-Kupplungen der CN-Serie Leitungen bis Nennweiten 100, für saure oder basische Medien, sicher und schnell trennen und verbinden.

Die Kupplung weiß Bescheid - Und der Betreiber auch

Für besonders aggressive oder anderweitig spezielle Fluide empfiehlt der Armaturenspezialist die leicht zu reinigenden Clean-Break-­Kupplungen der BF-Serie mit Ball-­Face, deren einzigartiges Bedienkonzept alle Bewegungsabläufe beim Kuppeln und Entkuppeln in der sicherheitstechnisch zwangsläufigen Abfolge erfordert, um Bedienfehler auszuschließen.

Zur Vermeidung von Leitungsverwechslungen in unübersichtlich komplexen Anlagen bietet Walther elektronische Prozess-Sicherungstechnik wie etwa RFID an. Dabei identifiziert die Antenne in einer fest installierten Kupplungshälfte nach vollständigem Kuppeln mit der anderen Kupplungshälfte den dort platzierten RFID-Transponder. Durch die Trans­ponder-Kodierung ist die Kupplungsstelle eindeutig identifiziert und nachfolgende Abfüllprozesse können freigegeben werden. Da auf dem Transponder eine Vielzahl von Informationen hinterlegt und gespeichert werden können, wird eine komplexe Prozesssteuerung, beispielsweise das elektronische Freigeben von Fördervorgängen ermöglicht. dst
