Lecküberwachung Lecküberwachung von superkritischen Produkten und Multiprodukt-Transporten in Pipelines

Redakteur: Dr. Jörg Kempf

Der Stofftransport über Pipelines ist weltweit ein wachsender Markt. Mit dem zunehmenden Transportvolumen steigt auch die Bedeutung der Lecküberwachung. Die Auswahl eines Lecküberwachungssystems muss für den jeweiligen Einsatzfall sehr detailliert erfolgen.

Firmen zum Thema

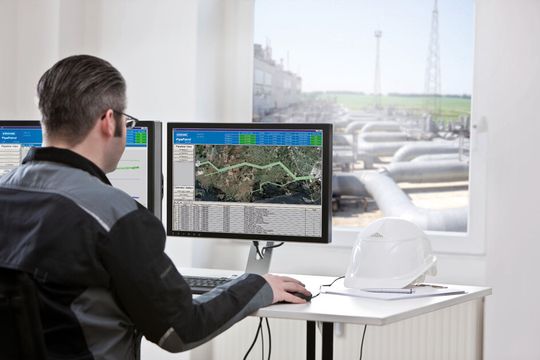

Lecküberwachungssystem PipePatrol für die Überwachung von Single- und Multiproduktpipelines
Lecküberwachungssystem PipePatrol für die Überwachung von Single- und Multiproduktpipelines
(Bild: Krohne)

Das Lecküberwachungssystem PipePatrol von Krohne kann für Pipelines mit superkritischen Produkten oder Multiprodukt-Pipelines eingesetzt werden. Entscheidend für den Einsatz mit superkritischen Produkten ist der Einbezug ihrer thermodynamischen Zustandsgleichung in die Berechung der Ergebnisse des Lecküberwachungssystems. Krohne ist nach eigenen Angaben derzeit der einzige Anbieter, der überkritische Produkte modellbasiert überwachen kann.

PipePatrol ist ein führendes System für die kontinuierliche interne Lecküberwachung von Pipelines auf Basis von E-RTTM. RTTM steht für „Real-Time Transient Model“, ein mathematisches Modell, welches die Messwerte des realen Betriebsverlaufs einer Pipeline in Echtzeit mit einer Computersimulation der Pipeline vergleicht. Krohne hat dieses Modell erweitert zu E-RTTM (Extended-RTTM), welches zusätzlich über eine Lecksignaturanalyse verfügt, die eine Leckmustererkennung nutzt.

Für eine Lecküberwachung mittels E-RTTM wird auf Basis der Daten der echten Pipeline ein virtuelles Abbild erstellt. Entscheidend dafür sind die Messwerte von Durchfluss-, Temperatur- und Drucksensoren, die am Anfang und Ende der Pipeline oder in ihrem Verlauf z.B. in Mess- und Regelstationen installiert sind. Aus den gemessenen Druck- und Temperaturwerten werden Durchfluss, Druck, Temperatur und Dichte für jeden Punkt der virtuellen Pipeline berechnet.

Das Modell vergleicht sie mit den echten Werten der Durchflussmessgeräte. Ermittelt die Applikation eine Differenz, stellt das Lecksignaturanalyse-Modul zunächst fest, ob das Ergebnis durch eine Abweichung oder ein schleichendes oder spontan aufgetretenes Leck verursacht wurde.

PipePatrol ist in der Lage, die dynamischen Werte extrem schnell zu verabeiten und kann nicht nur statische, sondern insbesondere auch die transienten Betriebsbedingungen der Pipeline abbilden.
