Reinraumtechnik auf der Cleanzone 2019 Wie der Roboter die Arbeit im Reinraum verändert

| Redakteur: Anke Geipel-Kern

Digitalisierung, Automatisierung und Robotertechnik bieten ein enormes Potenzial zur Steigerung der Produktions-Effizienz und -Qualität, soweit die Theorie. In der Pharmaproduktion und hier vor allem im Reinraum gibt´s zwar noch Nachholbedarf, aber auch erste Erfolge.

Firmen zum Thema

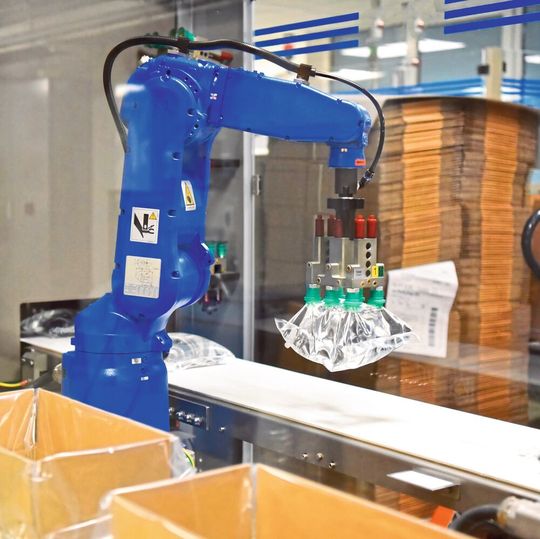

Ohne menschlichen Eingriff: Roboter mit Insulinbeutel.
Ohne menschlichen Eingriff: Roboter mit Insulinbeutel.
(Bild: ©industrieblick, ©kora_ra_123 - stock.adobe.com)

Bisher waren die Pharmaproduktion und technischer Fortschritt keine natürlichen Verbündete. Doch die Chancen von digitalen Technologien, Automatisierung und Roboter sind mittlerweile nicht mehr wegzudiskutieren. Wenn die Pharmabranche bisher auch in Sachen Digitalisierung eher ein Nachzügler ist, zumindest Kollege Roboter ist in der Zwischenzeit fest etabliert. Schließlich ist der Mensch im Reinraum das größte Kontaminationsrisiko, darum sind Technologien, die menschliche Eingriffe auf ein Minimum reduzieren, im Kommen.

Mensch als größte Keimschleuder im Reinraum

„Je höher die Reinraumanforderung desto größer die Vorteile von Automatisierung und Roboter-Einsatz“, erklärt Egon Buchta, Ingenieurbüro & Reinraumservice Egon Buchta mit Sitz in Wannweil. „Denn die ‚Komponente Mensch‘ ist, da sie die Hauptquelle für Partikel und Keime darstellt, letztlich das größte Risiko für Störungen und Ausfall.“

Darum bewegen sich Roboter schon heute in Reinräumen. Keine humanoiden Versionen mit Kopf, Armen und Beinen, aber diverse Ein- oder Mehr-Arm-Greifer – oder autonom fahrende Desinfektionsmobile wie beispielsweise der UVD Robot, den die Firma Labtec Labortechnik auf der Cleanzone 2018 vorstellte.

Sie nehmen nach der manuellen Reinigung durch die Mitarbeiter eine zusätzliche Endreinigung vor und werfen dabei konzentriertes UVC-Licht auf infektiöse „Hotspots“ in Pharma-Produktionsstätten, Laboratorien oder in einem Krankenhauszimmer.

Ein solcher Desinfektionsroboter kann über eine App gestartet werden und fährt dann selbstständig an den Ort des Geschehens. Nach Beendigung seiner Arbeit meldet er „Bakterien an Hotspots beseitigt“, erstellt ein Protokoll und verlässt den Raum.

Roboter und Automatisierung erfordern mehr Dialog

Automation und Roboterisierung in stark regulierten Bereichen stellen besondere Herausforderungen an die Produktion. Hier ein paar Beispiele für die Probleme, die sich dabei stellen können: Ein Familienunternehmen der Pharmaindustrie möchte seine Produktion aus Übersee zurück nach Europa holen. Qualitäts- und Kostenaspekte sprechen dafür, in diesem Zuge eine weitgehende Automatisierung vorzunehmen.

Nur dann lohnt sich die Rückkehr in die Heimat wirklich. Für einen komplexen Misch­prozess kommen verschiedene reinraumtaugliche automatische Mischer in Frage. Aber diese würden die Fliehkräfte im vorliegenden Prozess nicht aushalten. Alternativ gibt es Roboter-Systeme mit ausreichender mechanischer Robustheit, aber diese sind nicht reinraumtauglich. Was tun?

Ein anderes Beispiel: In der Kontrolle einer Pharmaproduktion nehmen zehn Mitarbeiter per Hand Proben aus dem laufenden Prozess. Diesen Schritt möchte man automatisieren und hat das an einer Referenzanlage im Labor erfolgsversprechend ausprobiert. Doch jetzt kommen die Zusatzfragen: Wie lässt sich die Mechanik der Roboter desinfizieren? Wie sind Chemikalienabfälle zu handhaben?

In allen Beispielen ist eines gefragt: Der Betreiber und gegebenenfalls seine Zulieferer müssen sich mit Reinraumexperten für die Pharmabranche mit einem Schwerpunkt auf mikrobiologischer Expertise an einen Tisch setzen. Dabei werden gemeinsam praxisnahe Lösungen entwickelt. Im Ergebnis können z.B. mechanisch überzeugende Roboter durch Verkleidungen und Kapselungen reinraumtauglich gemacht werden. Oder ein reinraumtauglicher Roboter wird mechanisch ertüchtigt. Und für die Abfallbeseitigung ist möglicherweise ein zusätzlicher Roboter nötig.

Intelligentes Monitoring für den atmenden Reinraum

„Automatisierte Systeme sind verlässlicher als der Mensch“, stellt Josef Ortner Geschäftsführer der Ortner Reinraumtechnik in Villach, fest. „Das ist ein Innovationstreiber. In der pharmazeutischen Industrie habe ich in den letzten Wochen einen interessanten Projektstart unter dem Motto ,Automatisierung im pharmazeutischen Umfeld einschließlich vor- und nachgelagerter Schritte wie Abfüllen und Mischen‘ erlebt. In diesem Bereich hat sich in den letzten paar Jahren wirklich viel getan.“

Weitere Chancen im Zusammenspiel von Digitaltechnik und automatischer Steuerung können sich aus der Nutzung von Zugangskontroll-Daten für das Feintuning von Luftaustauschmengen auftun. Denn weiß ein intelligentes System, wie viele Mitarbeiter sich im Reinraum befinden, dann kann es bei zwanzig Mitarbeitern höhere Luftaustauschmengen hinzusteuern als bei nur vier. Der Reinraum atmet.

Grenzenlose Möglichkeiten? – Für eine weitergehende Feinsteuerung erwarten Experten eine Messtechnik auf ganz neuem Niveau. Denn während in den letzten fünfzehn Jahren viele Optimierungen stattgefunden haben, wird ein Reinraum oder eine ganze Fabrik wohl nur dann frei atmen, wenn die derzeitigen Punktmessungen nach ISO 14644 durch ein Screening größerer Flächen bzw. dreidimensionaler Räume ergänzt werden.

Die gewonnenen Daten lassen sich dann in einer zentralen Monitoring-Station zusammenführen und digitalgestützt auswerten. Im Endeffekt erhält man eine dynamische Kontaminations-Landkarte für den gesamten Reinraum, wobei die zeitlichen Kontaminations-Änderungen als zusätzliche Information für die Feinsteuerung der Luftaustauschmengen genutzt werden können. Dies betrifft die Partikelbelastung wie auch die Keime.

Auch vermeintlich „einfache“ Bauteile, die im Reinraum eingesetzt werden, erfordern eine sorgfältige Kontrolle von Partikel- und Keimbelastung. Ein Beispiel stellen im Kunststoffspritzgussverfahren hergestellte Pumpen für Seifen- und Desinfektionsmitteldosierer dar. Die Produktion erfolgt in einem Reinraum der Klasse ISO-7, wobei die Mitarbeiter nur noch den Roboter-Kollegen Einzelteile anreichen.

Denn mehrere verschiedene Teile aus unterschiedlichen Gebinden zu entnehmen und in der richtigen Anzahl weiterzugeben, ist für den Roboter nach wie vor eine aufwändige Arbeit. „Auch dieser Prozess wird langfristig automatisiert“, schätzt Markus Thamm, cleanroom.de, Heidelberg. Sobald die Stückzahlen höher würde, lohne es sich für den Hersteller, eine entsprechende Automatisierungslösung zu entwickeln.

* Der Artikel basiert auf einem Trendbericht der Cleanzone.
