Redundant ausgelegte Stromversorgungskonzepte

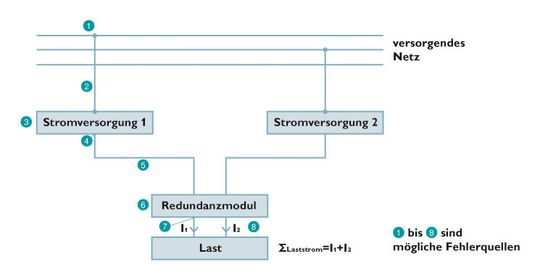

In einem redundanten Stromversorgungsaufbau gibt es viele Fehlerquellen. Die wichtigsten sind hier aufgelistet, gefolgt von einem Lösungsansatz (siehe Bild):

Fehler in einer Phase der primärseitigen Spannungsversorgung (1): Die parallel angeschlossenen Stromversorgungen werden an unterschiedlichen Phasen betrieben. Daher hat der Ausfall oder die Störung einer Phase keinen Einfluss auf die Versorgung der Last.

Kurzschluss oder Kabelbruch in der zuführenden Leitung zur Stromversorgung (2) oder Ausfall einer Stromversorgung (3): Beide Störungsgründe beeinträchtigen die Versorgung der Last nicht, da das zweite Netzteil die angekoppelten Verbraucher beliefert.

Kurzschluss zwischen Stromversorgung und Redundanzmodul (4): Der komplette Strom fließt in den Kurzschluss, weshalb die Spannung an der Last auf 0 V sinkt. Vor diesem Hintergrund müssen die Netzteile durch Dioden entkoppelt werden.

Kabelbruch zwischen der Stromversorgung und dem Redundanzmodul (5): Das funktionsfähige Gerät versorgt die Last. Es liegt allerdings keine Redundanz mehr vor, was der Anwender erst dann bemerkt, wenn diese Stromversorgung ebenfalls nicht mehr arbeitet. Wird die Eingangsspannung am Redundanzmodul überwacht, fällt ein Fehler in der Verdrahtung sofort auf.

Interner Defekt im Redundanzmodul (6): Eine Selbstüberwachung meldet interne Fehler, sodass das Redundanzmodul kurzfristig ausgewechselt werden kann.

Kabelbruch zwischen dem Redundanzmodul und der Last (7): Zur Erhöhung der Verfügbarkeit der angeschlossenen Last sollte auch die Verdrahtung bis zum Verbraucher redundant ausgeführt sein.

Zu hoher Laststrom, der entweder aus einer fehlerhaften Last oder der nachträglichen Installation weiterer Verbraucher resultiert (8): Die Quint-Oring-Module überwachen den Laststrom und warnen, sobald ein eingestellter Wert überschritten ist. So bemerkt der Anlagenbetreiber sofort, wenn keine Redundanz mehr vorhanden ist.
