Tamper Evidence-Verklebung

Intelligente Klebetechnik sichert den Originalitätsschutz

| Autor/ Redakteur: Bernd Neumann / Anke Geipel-Kern

Auch pharmazeutische Lohnherstellungs- und -verpackungsunternehmen sind von der EU-Direktive 2011/62, betroffen. Neben der Serialisierung sind ab 9. Februar 2019 Tamper Evidence-Lösungen verpflichtend. Diese sollen bei Verpackungen verschreibungspflichtiger Medikamente den Originalitätsschutz garantieren. Lohnverpacker Klocke setzt auf eine Tamper-Evidence-Verklebung. Die Ausstattung der Kartonierlinien mit Hotmelt-Stand-alone-Geräten ist eine kostengünstige und flexible Lösung.

Firmen zum Thema

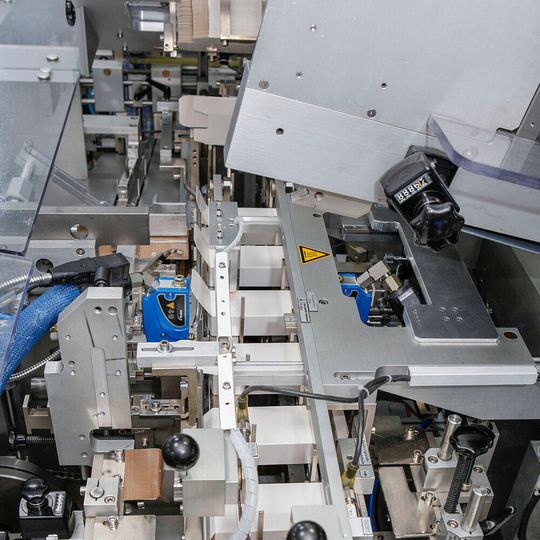

Zwei vollisolierte pneumatische Heißleim-Auftragsköpfe des Typs MiniBlue II setzen jeweils zwei Klebepunkte auf die Einstecklaschen der Faltschachteln.
Zwei vollisolierte pneumatische Heißleim-Auftragsköpfe des Typs MiniBlue II setzen jeweils zwei Klebepunkte auf die Einstecklaschen der Faltschachteln.
( Bild: Kimberly Wittlieb )

Die Fälschungsschutzrichtlinie schreibt vor, dass rezeptpflichtige Arzneimittel künftig mindestens zwei Sicherheitsmerkmale tragen müssen, die eine Echtheitsprüfung entlang der kompletten Lieferkette ermöglichen. So sind also neben den Produzenten selbst, dem Großhandel und den Apotheken auch die von den pharmazeutischen Unternehmen beauftragten Lohnhersteller bzw. -verpacker in der Pflicht.

Branchenprimus macht sich fit für die EU-Richtlinie

Mit aktuell rund 2500 Mitarbeitern an insgesamt neun Standorten in Deutschland, Frankreich, Großbritannien, den USA und Kanada darf die 1963 gegründete, mit Hauptsitz in Weingarten/Baden ansässige Klocke-Gruppe mit Fug und Recht zur ersten Liga ihrer Branche gerechnet werden. Innerhalb der vielfältigen Aktivitäten, die sich im Übrigen auf Produkte der Körperpflege- und Kosmetikindustrie, von Lebensmittel- und Getränkeherstellern, Erzeugnisse der chemischen Industrie oder etwa Waschmittel- und Reinigungsartikel erstrecken, ist der Geschäftsbereich Pharma mit ca. 70 Prozent dominant.

Freuen sich über das durch spezielle Verklebungstechnik nun abgeschlossene Tamper Evidence-Projekt: Dominik Katarzynski, Leiter Herstellung der Klocke Verpackungs-Service GmbH, Dennis Herdle, als Betriebsmeister maßgeblich mit der technischen Realisation betraut, Philipp Bretschneider, der verantwortliche Einkäufer Technik, und Raphael Linke-Fröhlich, der zuständige Area Sales Manager der Nordson Deutschland GmbH (von links)
Freuen sich über das durch spezielle Verklebungstechnik nun abgeschlossene Tamper Evidence-Projekt: Dominik Katarzynski, Leiter Herstellung der Klocke Verpackungs-Service GmbH, Dennis Herdle, als Betriebsmeister maßgeblich mit der technischen Realisation betraut, Philipp Bretschneider, der verantwortliche Einkäufer Technik, und Raphael Linke-Fröhlich, der zuständige Area Sales Manager der Nordson Deutschland GmbH (von links)
( Bild: Kimberly Wittlieb )

Außer dem größten Werk IDT in Dessau-Roßlau, dessen Schwerpunkt biotechnologisch hergestellte Impfstoffe bilden, und der Klocke Pharma-Service GmbH in Appenweier, die vornehmlich Pharmazeutika in Beutel sachetiert, ist der zwischen Karlsruhe und Bruchsal gelegene Stammsitz die dritte einheimische Niederlassung der Unternehmenssparte. Hier ist die Klocke Verpackungs-Service GmbH beheimatet, die derzeit 240 Mitarbeiter beschäftigt und sich auf Pharma-Solida und nicht sterile -Liquida konzentriert.

Wissen ist Wettbewerbsvorteil Ob Branchennews, innovative Produkte, Bildergalerien oder auch exklusive Videointerviews. Sichern auch Sie sich diesen Informationsvorsprung und abonnieren Sie unseren redaktionellen Branchen-Newsletter „rund um das Thema Pharma“.

In Weingarten/Baden steht ein hochmoderner Maschinenpark zur Verfügung, der u.a. Kapazitäten für 500 Mio. Blister pro Jahr und 20 Verpackungslinien für die Arzneimittel in fester Form umfasst. Der Lohnverpacker bedient rund 50 Kunden, die mehrere Hundert Schachtelvarianten unterschiedlichster Abmessung und Blisterbestückung benötigen. Das erfordert eine hohe Flexibilität des technischen Equipments.

Seit 2014 sukzessive Umrüstung

Die Durchdrückverpackungen werden in Romaco-Maschinen gefertigt, zur Sekundärverpackung sind zwölf Kartonierer der Firma Uhlmann Pac-Systeme nachgeschaltet. An diesen wurden nun sukzessive moderne Hotmelt-Auftragssysteme des US-amerikanischen Klebetechnik-Spezialisten Nordson installiert, dessen Europa-Zentrale sich in Erkrath befindet.

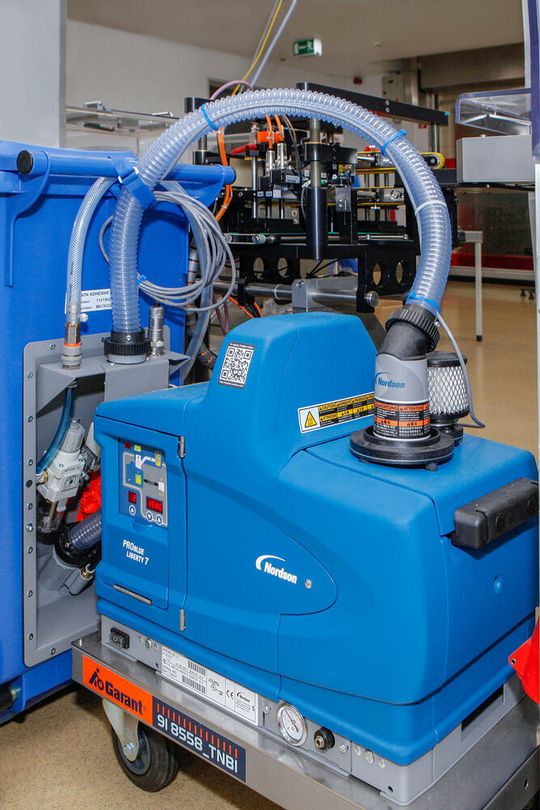

Das – in diesem Fall auf ein Rollengestell montierte – Hotmelt-Auftragssystem ProBlue Liberty 7, das direkt aus einem groß dimensionierten Vorratsbehälter mit Granulat versorgt wird.
Das – in diesem Fall auf ein Rollengestell montierte – Hotmelt-Auftragssystem ProBlue Liberty 7, das direkt aus einem groß dimensionierten Vorratsbehälter mit Granulat versorgt wird.
( Bild: Kimberly Wittlieb )

Hintergrund der Überlegung war, dass eines der Sicherheitsmerkmale durch eine spezielle Verklebung der Faltschachteln bzw. deren Laschen realisiert werden kann. Dadurch wird erreicht, dass die Behältnisse bei ihrer Erstöffnung nicht ohne sichtbare und irreparable Schäden aufgemacht werden können. Somit ist ihre Originalität garantiert.

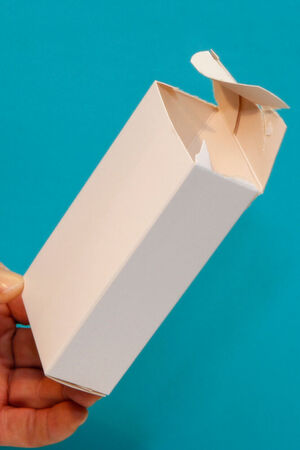

Nach der Tamper Evidence-Verklebung lässt sich eine Faltschachtel nicht mehr ohne sichtbare und irreparable Schäden öffnen
Nach der Tamper Evidence-Verklebung lässt sich eine Faltschachtel nicht mehr ohne sichtbare und irreparable Schäden öffnen
( Bild: Kimberly Wittlieb )

„Bereits frühzeitig wurden von uns entsprechende Maßnahmen zur Erfüllung der neuen EU-Richtlinie ergriffen. Wir haben zunächst 2014 mit der Serialisierung begonnen und zwei Jahre später erste Tests zur Tamper Evidence-Verklebung durchgeführt. Diese sind so zufriedenstellend verlaufen, dass wir bis Ende 2018 an allen Kartonierern Hotmelt-Auftragssysteme der Problue Liberty-Baureihe von Nordson installiert haben,“ berichten Dominik Katarzynski, Leiter Herstellung der Klocke Verpackungs-Service GmbH, und Philipp Bretschneider, der für den Einkauf Technik verantwortlich zeichnet.

Zwei Klebepunkte verbinden die Laschen

Die Einstecklasche und die beiden Seitenlaschen der Kartons werden von beiden Seiten mit Hilfe von jeweils zwei Klebepunkten fest verbunden. Zwei pneumatische Applikatoren mit Kugelsitzmodul und Saturn-Präzisionsdüsen tragen den Heißleim auf die Laschen auf. Sie besitzen eine Kunststoff-Vollisolierung und erreichen eine minimale Schaltzeit von zwei Millisekunden. Mit mehr als 100 Mio. Zyklen ist ihre Standzeit außerordentlich hoch.

Das Schmelzgerät für den Kleber versorgt die beiden Auftragsköpfe aus einem Reservoir mit exakt der benötigten Menge an Schmelzkleber. Das Gerät hat eine Leistung von sieben Kilogramm pro Stunde. Die Zufuhr des Granulats erfolgt automatisch aus einem 240-Liter-Vorratsbehälter, so dass alle Komponenten ein geschlossenes System bilden. Auf diese Weise sind etwaige Verschmutzungen des Hotmelts ausgeschlossen.

Für eine optimale Qualität ist selbstverständlich auch eine hochwertige Leimsorte wichtig. Bei einer Tamper Evidence-Verklebung darf sich der Leim auch bei höheren Temperaturen nicht verflüssigen, um die unerwünschte Öffnung der Faltschachtel mit Hilfe einer externen Wärmequelle, zum Beispiel eines Föns, zu erschweren.

Stand-alone-Geräte sorgen für hohe Flexibilität

Auch aus weiteren Gründen fiel die Wahl auf die Nordson-Systeme. „Da es sich bei den Problue Libertys um autarke Stand-alone-Geräte handelt, ist eine hohe Flexibilität gewährleistet. Zumal sie auf einfache Weise programmiert und problemlos aus dem Verarbeitungsprozess eliminiert werden können, wenn einmal keine Aufträge mit Originalitätssicherung zu fahren sind. Zudem haben wir die Melter aus Gründen der Platzoptimierung auf Rollengestelle montiert“, erläutert Dennis Herdle, der als langjährig im Unternehmen beschäftigter Betriebsmeister maßgeblich die technische Umsetzung in enger Zusammenarbeit mit Raphael Linke-Fröhlich, dem zuständigen Nordson-Area Sales Manager, realisierte.

Ingesamt betrachtet spart die neue Hotmelt-Verklebung sogar Geld, betonen Dominik Katarzynski und Philipp Bretschneider sparen durch die Inves: „Ein Umbau der Muttermaschinen mit entsprechenden Modulerweiterungen wäre technisch zu aufwändig gewesen und hätte sich nicht gerechnet. Kostensparend wirkt sich ebenfalls aus, dass durch die Holtmelt-Verklebung das relativ teure Anbringen einer vierten Lasche, die zum Fälschungsschutz alternativ genutzt werden könnte, nicht notwendig ist. Dies würde auch die Geschwindigkeit der Anlagen verlangsamen. Alles in allem sind wir mit den Schmelzklebstoff-Auftragssystemen und der Kooperation mit Nordson sehr zufrieden und haben bereits die ersten Tamper Evidence-Aufträge vollkommen störungsfrei erledigt.“

* Der Autor arbeitet als Journalist in Dortmund
