Instandhaltung in Raffinerie

Installation neuer Mess-, Regel- und Steuerungstechnik im Eiltempo

| Autor/ Redakteur: Dipl.-Betriebsw. (FH) Evelyn Landgraf * / Anke Geipel-Kern

Stillstand in Deutschlands größter Raffinerie ist teuer und dennoch für wiederkehrende TÜV-Prüfungen notwendig. Zuverlässige Planung, gute Vorbereitung und hohe Flexibilität während der Umsetzungsphase selbst werden von den an den Änderungen beteiligten Unternehmen gefordert. Der Tausch der Coke Drums ist dafür ein gutes Beispiel.

Firmen zum Thema

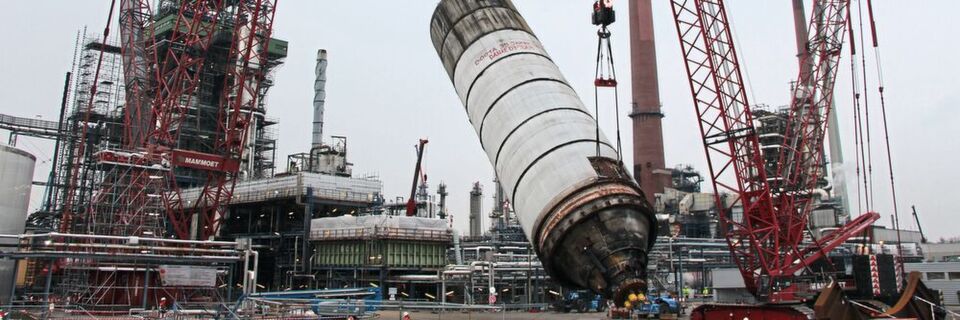

Der mechanische Tausch der Coke-Drums ist eine herausfordernde Aufgabe.
Der mechanische Tausch der Coke-Drums ist eine herausfordernde Aufgabe.
(Bild: Miro )

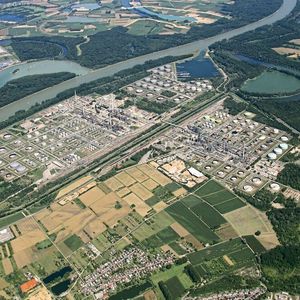

Im Coker der Mineraloelraffinerie Oberrhein (Miro – Firmenkasten 1) werden schwere Rückstände aus der Rohöldestillation weiterverarbeitet (gecrackt) und dabei leichtere Produkte wie Benzin und Diesel gewonnen. Bei diesem Prozess fällt zudem Koks als Nebenprodukt an. Die Coke Drums (zylinderförmige Behälter von über 30 Meter Höhe), in denen diese Prozesse ablaufen, waren seit 35 Jahre im Einsatz und dabei beachtlichen Belastungen ausgesetzt: Alle 16 Stunden wird einer der Behälter aus Spezialstahl auf bis zu 490 °C erhitzt und anschließend wieder abgekühlt.

Diese extremen Temperaturschwankungen fordern dem Material einiges ab. Um weiterhin eine zuverlässige Produktion zu gewährleisten, mussten die Coke Drums daher Anfang 2018 ausgewechselt werden. Hierfür nutzte die Raffinerie den zur regelmäßigen TÜV-Prüfung geplanten Stillstand.

Seminar: Inbetriebnahme, Instandhaltung und Umbau Die rechtssichere Durchführung des Probebetriebs, von Inbetriebnahmen, Instandhaltungsmaßnahmen und Anlagenumbauten erfordern Grundkenntnisse über das Zusammenwirken verschiedenster Rechtsvorschriften. In unserem Seminar „Inbetriebnahme, Instandhaltung und Umbau von Maschinen und Anlagen“ lernen Sie Rechtsgrundsätze, Verantwortlichkeiten, Pflichtenverteilung, Outsourcing, Gestaltungsmöglichkeiten und Haftungsrisiken.

Mehr als mechanischer Tausch

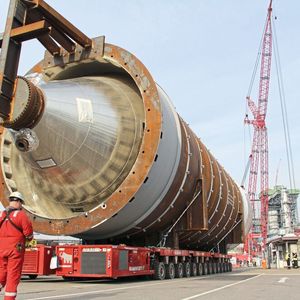

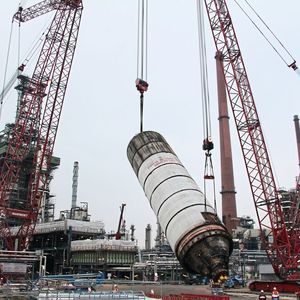

Allein der mechanische Tausch der Kokskammern ist eine Herausforderung. Antransportiert per Schiff über den an Werkteil 1 angrenzenden Rhein, wurden die 400 Tonnen schweren Stahlzylinder mit einem speziellen Kran in ihre endgültige Position im Coker Stahlgerüst gebracht und mit Bolzen und Muttern fixiert. Danach folgte der elektrische Anschluss und die Installation der MSR-Technik. Die Planung dieser anspruchsvollen Aufgabe (Elektrotechnik und MSR Technik) übernahmen die Automatisierungsexperten von Rösberg.

Das Unternehmen mit Hauptsitz in Karlsruhe unterhält ein eigenes Büro auf dem Werksgelände der Raffinerie. Die dort ansässigen Mitarbeiter unterstützen im Rahmen ihrer Projekttätigkeit dabei, dass die MSR-Technik der Anlage zuverlässig läuft, helfen aber auch bei komplexen Neu- oder Umbauten. Adnan Basic ist Lead Engineer Process Automation bei Rösberg und war in diesem Fall für die Projektleitung zuständig.

Er erläutert die wesentlichen Herausforderungen: „In einer Bestandsanlage derart komplexe Änderungen vorzunehmen ist alles andere als einfach. Zudem ist die Sicherheitssteuerung, die wir erweitert haben, sehr komplex, da viele Verriegelungen ineinandergreifen. Und schließlich muss ein Großteil der Arbeiten in einem zeitlich sehr begrenzten Rahmen stattfinden. Von den sechs Wochen blieben uns nur etwa zwei, da wir zuerst die Montage abwarten mussten, ehe wir das Zusammenspiel von Feldgeräten, Leit- und Steuerungstechnik testen konnten.

Akribische Planung

Die Planung für das komplexe Projekt begann deshalb gleich nach der Projektvergabe Mitte 2016. Und zwar die Planung der Demontage ebenso wie die der Neumontage. Zugute kam den Automatisierungsexperten, dass die Miro bereits seit Jahren mit den PLT-CAE-System Prodok von Rösberg arbeitet (vgl. Technikkasten). So konnten sie für die Elektro- und MSR-Planung ihr hauseigenes Tool nutzen, das bei Anlagen-Neuplanungen einen integrierten Planungsprozess nach einheitlichen Regeln ermöglicht, angefangen von der Basis- und Funktionsplanung bis hin zur Ausführungs- und Montageplanung.

Darüber hinaus unterstützt das Tool aber auch den weiteren Betrieb also auch bei Änderungs- und Ergänzungsplanung sowie der Betriebsbetreuung. Mit diesen guten Planungsvoraussetzungen und den umfangreichen Dokumentationsunterlagen ließ sich gut vorbereitet die eigentliche Umrüstung angehen. Alles, was vorab vorbereitet werden konnte, wurde natürlich bereits erledigt und so das extrem kurze Zeitfenster wirklich nur für die vor Ort notwendigen Maßnahmen genutzt.

Sicherheitssteuerung erweitern

Aber nicht nur die Hardware musste gut geplant und korrekt eingebaut werden. Damit Hardware im laufenden Betrieb auch das tut, was sie soll, ist die richtige Steuerungstechnik notwendig. Im Zuge des Coker-Tauschs wollten die Anlagenbetreiber zur Prozessoptimierung einige verfahrenstechnische Änderungen vornehmen. Das erforderte zusätzliche Armaturen und damit auch einen weiteren Steuerungsschrank mit den dafür notwendigen E/A-Steckplätzen. Somit war auch eine Anpassung der vorhandenen Sicherheitssteuerung an die neuen Anforderungen notwendig.

Bildergalerie

Bildergalerie mit 6 Bildern

Sascha Wippert, Automation Engineer Process Automation bei Rösberg, war für diese Anpassung federführend. Er berichtet: „2012 haben wir bereits mit Hilfe einer Hima-Sicherheitssteuerung ein Interlock-System, also ein Verriegelungs- und Freigabekonzept der eingesetzten Armaturen, implementiert. Jetzt galt es diese Steuerung an die neuen Abläufe und die dafür notwendigen Armaturen anzupassen.“

Mit Simulation zum Erfolg

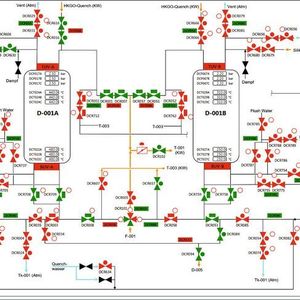

Weil die Inbetriebnahme der Steuerungssoftware erst nach vollständiger Montage des neuen Cokers, aller Elektroleitungen und Armaturen usw. starten konnte, war die Zeit hierfür äußerst knapp. Damit dabei dennoch alles reibungslos verläuft, wurde die Software vorab umfangreich in einer Simulation getestet. Allein die Simulation der Feldebene zu implementieren war ein umfangreiches Projekt.
