Die Wärmepumpe hat sich im Gebäude-Neubau zum Heizsystem der Wahl entwickelt und ist auch in der Fernwärme häufig anzutreffen. Anders sieht es jedoch im Gewerbe und in der Industrie aus – hier wird das Potenzial von Wärmepumpen noch eher selten genutzt. Das verwundert, gibt es doch eindrucksvolle Best-Practice-Beispiele.

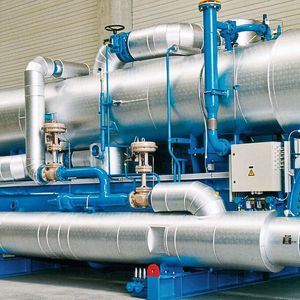

Voraussetzung für die Anwendung einer Wärmepumpe ist immer eine Wärmequelle. Die ist in der Industrie in der Regel als Abwärme leicht zu finden. Friotherm verweist insbesondere auf diese Quellen: Industrielle Verbrennungsanlagen, Abwärme aus dem Produktionsprozess, Rohabwässer und gereinigte Abwässer, Meerwasser, Fluss- und Seewasser, Grundwasser.

Niedrigtemperatur-Abwärme unter 100 °C ist in aller Regel nicht weiter nutzbar und wird abgeführt (Ochsner bezeichnet das kreativ als „thermischen Müll“). Für Wärmepumpen ist das hingegen ein wertvoller Ausgangspunkt. Dabei wird mithilfe eines Kompressors das Temperaturniveau der Abwärme auf ein höheres, für den Prozess nutzbares Niveau gehoben. Heute vorhandene Wärmepumpen decken alle Temperaturbereiche von 50 bis 160 °C und Leistungen von 20 kW bis teilweise über 20 MW ab. Somit sind nahezu alle Anwendungen im entsprechenden Temperaturbereich möglich.

Bildergalerie

Ivan Bogdanov von der IPA nennt konkret diese Einsatzmöglichkeiten:

• Kochen in der Chemieindustrie bei Temperaturen von 100 bis 110 °C;

• Kunststoffherstellung (LDPE, HDPE sowie PVC) bei Temperaturen von 80 bis 100 °C;

• Kunststoffverarbeitung (LDPE) bei Temperaturen von 120 bis 140 °C;

• Trocknen in der Keramikherstellung bei Temperaturen von 20 bis 120 °C.

Der Einsatz von Hochtemperatur-Wärmepumpen (HTWP) kommt grundsätzlich überall dort infrage, wo Prozesswärme unter 150 °C benötigt wird, die herkömmlich durch fossile Quellen oder Widerstandsheizungen gedeckt wird. Den Bedarf an Prozesswärme bis 150 °C schätzt das Fraunhofer ISE auf mehr als 100 TWh in Deutschland. Besonders interessant sind die Lebensmittel-, die Papier- und die Chemieindustrie. Hier wird in vielen Prozessen Niedrigtemperaturdampf verwendet, etwa für die Trocknung von Papierprodukten, für die Sterilisierung und Pasteurisierung von Lebensmitteln oder für Destillationsprozesse. Gemäß einer Studie des AIT Austrian Institute of Technology stellen aktuell am Markt verfügbare dampferzeugende Wärmepumpen gesättigten Dampf bis zu rund 5 bar (152 °C) bereit.

„Langfristig schlägt die Wärmepumpe den Dampfkessel!“

Herr Ochsner, während für neue Gebäude die Wärmepumpe heute quasi Stand der Technik ist, sind industrielle Einsätze eher rar. Was hemmt die Industrie?

Ochsner: Wärmepumpen für größere Leistungen gibt es ja bereits seit geraumer Zeit – und im Hinblick auf Industrieanwendungen, Prozesswärme und bei der Unterstützung von Fernwärme sehe ich hier ein wirklich gigantisches Potenzial. Das Potenzial ist mindestens so groß wie bei der Beheizung von Gebäuden. Sie fragen, was die Industrie hemmt? Das ist vielfach Unkenntnis darüber, welche hohen Temperaturen heute mit Wärmepumpen zu erreichen sind – das reicht bis hin zur Erzeugung von Dampf. Hinzu kommt, dass man sich gerade in der Prozessindustrie vor dem Einsatz neuer Technologien etwas scheut. Nicht zuletzt fehlt es bei Industrie- und Energieplanern vielfach am fundierten Know-how darüber, wie man solche Konzepte umsetzt. Beispielsweise ist der Einsatz von Wärmepumpen dann besonders effizient, wenn in einem System sowohl Prozesswärme als auch Prozesskälte benötigt werden. Kann die Kälteanlage bzw. der Kühlturm entfallen, ist das für den Betreiber hoch interessant.

Die Prozessindustrie braucht ja vielfach Dampf. Können Sie die Lifecycle-Kosten eines fossil befeuerten Dampfkessels und einer Großwärmepumpe abschätzen?

Ochsner: Das hängt immer von den Temperaturen und den Einsatzbereichen ab. Ausgehend von einer Abwärme-Quelle im Bereich von Temperaturen zwischen 50 und 80 °C, rechne ich mit einem Return-on-Investment unter fünf Jahren. Das ist ja aber nur die reine Amortisation. Betrachten wir die Lebenszykluskosten, dann wird sich die Wärmepumpe in aller Regel rechnen. Langfristig schlägt die Wärmepumpe bei Niederdruckdampf den Dampfkessel!

Sie erwähnen auf Ihrer Homepage die Bereitstellung von Prozesswärme bis zu Höchsttemperaturen von 130 °C. Wo sind Großwärmepumpen von Ochsner im industriellen Einsatz?

Ochsner: Wir haben beim Generieren von Dampf beispielsweise Projekte in der Papierindustrie realisiert, oder auch für Behandlungsprozesse in der Lederindustrie. Des Weiteren gibt es Einsätze in der Fernwärme.

Großwärmepumpen im Praxis-Einsatz

Auf dem digitalen Dena-Praxisworkshop für die Chemieindustrie im November 2021 stellte Christof Fleischmann (Spilling Technologies) das Verfahren des Dampfrecyclings mittels Kolbenverdichter vor, das dem Prinzip einer Hochtemperatur-Wärmepumpe gleichkommt. Das Verfahren kann überall dort zur Anwendung kommen, wo bei Kühlprozessen oder exothermen Reaktionen Niederdruck-Überschussdampf anfällt und an anderer Stelle Prozessdampf auf höherem Druckniveau benötigt wird. Dazu gäbe es in der chemischen Industrie weltweit zahlreiche Anwendungsbeispiele. Die beschriebenen Dampfkolbenkompressoren erreichen hohe Austrittsdrücke und COP-Werte, sodass gegenüber der konventionellen Dampferzeugung nur etwa ein Zehntel der Energie benötigt wird.

Spin-Projekt

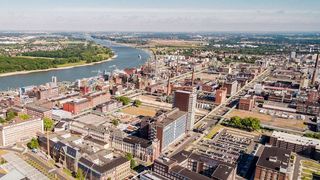

Chemiepark als Beispiel: CO2-neutrale Energieversorgung von Industriestandorten

Durch das Dampfrecycling lassen sich – im Vergleich zur konventionellen Dampferzeugung – in der Praxis Kosteneinsparungen von bis zu 50 Prozent oder mehr realisieren, so Experten. Damit das Dampfrecycling seine optimale Wirkung entfalten kann, sind jedoch einige Bedingungen hilfreich:

• Der Niederdruckdampf sollte einen Restdruck von mindestens 1 bar haben.

• Das Druckverhältnis von Austritts- zu Eintrittsdruck sollte bei maximal einem Faktor 5 liegen.

• Der erforderliche Austrittsdruck sollte nicht höher als 35 bar sein.

Elektrolyse, Power-to-X und Brennstoffzelle: Das sind die Top-Themen beim Wasserstof

Elektrolyse, Power-to-X und Brennstoffzelle: Das sind die Top-Themen beim Wasserstoff

Bildergalerie mit 14 Bildern

Wird für den Betrieb des Dampfkompressors regenerativer Strom eingesetzt, lässt sich der Hochdruckdampf sogar als grüner Prozessdampf völlig CO₂-frei erzeugen, so Spilling.

Wärmepumpen-Lösung zur Abluftreinigung

Ein weiteres Praxisbeispiel: Die Albert Rechtenbacher GmbH modernisierte 2017 ihre automatische Kunststoff-Lackierstraße. Um die gesetzlichen Bestimmungen einzuhalten und einen sauberen, umweltfreundlichen Betrieb zu gewährleisten, wurden diverse Möglichkeiten der Nachbehandlung von lösemittelhaltiger Abluft untersucht; branchenüblich ist die thermische Nachverbrennung, die eine große Menge fossiler Brennstoffe verbraucht.

Wärmepumpen

Heizen mit der Kläranlage: Wärmepumpen erschließen Ressourcen im Abwasser

Die Simaka Energie- und Umwelttechnik hat für Rechtenbacher eine Abluftreinigungsanlage auf Wärmepumpen-Basis entwickelt. Der Betreiber kann nun anstelle einer thermischen Nachverbrennung mittels Kondensation die Lösungsmittel aus der Abluft abscheiden. Die Abluft wird unter Verwendung eines Aktivkohlefilters gereinigt. Auf diese Weise werden 95 Prozent des Gasverbrauchs eingespart und die CO₂-Emissionen erheblich reduziert. Die Aktivkohle wird am Wochenende mit einer Wärmepumpe regeneriert und die Lösungsmittel werden dabei zurückgewonnen.

Der Einsatz der Wärmepumpentechnologie ist bei Rechtenbacher besonders effizient, weil gleichzeitig Wärme und Kälte benötigt wird. Bei Wärmenutzung gilt ein COP (Coefficient of Performance, das Verhältnis von Nutzwärme zur aufgewendeten elektrischen Energie) von vier als technisch erreichbar.

gesponsertDossier Wasserstoff 3

Die Wasserstoff-Enabler: Technologien für die H2-Revolution

Bei gleichzeitiger Nutzung von Kälte steigt die Effizienz auf einen COP von 7 bis 10. So wird beispielsweise die Abwärme der Wärmepumpe zur Erwärmung des Reinigungswassers für die Waschanlage der zu lackierenden Teile, zur Prozessluftkonditionierung und zur Gebäudeheizung genutzt. Zusätzlich konnten durch den Einbau energieeffizienter Wärmepumpen für den Umluft- bzw. Zuluftbetrieb in Spritzkabinen und verschiedenen Trocknern weitere Energieeinsparungen erreicht werden.

Anmerkung: Der Prozess zur Abluftreinigung unterstützt durch Wärmepumpen ist auf alle Betriebe, die flüchtige organische Verbindungen (VOC) emittieren und ihre Abluft reinigen müssen, übertragbar. Der Einsatz von Wärmepumpen zum gleichzeitigen Heizen und Kühlen bietet sich bei allen Branchen an, bei denen im großen Umfang thermische Prozesse stattfinden.

Wärmepumpe unterstützt Trocknung

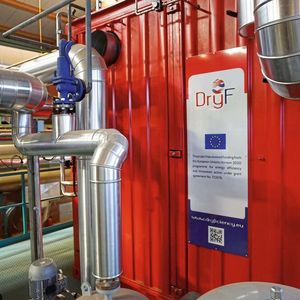

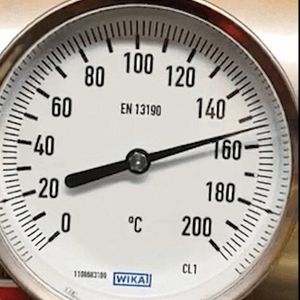

Ein drittes Praxisbeispiel: Im Rahmen des von der EU geförderten Projekts Dryficiency wurde mit dem AIT (Austrian Institute of Technology) die erste industrielle Kompressionswärmepumpe für den Hochtemperaturbereich entwickelt. Seit 2019 ist sie bei der Wienerberger AG in Uttendorf (Österreich) im Testbetrieb. Das Besondere an dieser Wärmepumpe ist, dass sie Heizwasser bis zu 160 °C bereit stellt (das liefert entsprechende Heißluft für den Ziegeltrockner). Im Herstellungsprozess werden Ziegel zunächst geformt, getrocknet und dann gebrannt. Dieser Prozess läuft in einem kontinuierlichen Tunneltrockner ab, wo nun die Hochtemperatur-Wärmepumpe integriert wurde. Sie nutzt warmes Wasser aus der Wärmerückgewinnung der Abluft des Trockners als Quelle und stellt Wärme für den Tunneltrockner bereit.

Retorten-Sprit und Quanten-Moleküle: Diese Start-Ups aus Chemie und Prozessindustrie sollten Sie im Auge behalten

Retorten-Sprit und Quanten-Moleküle: Diese Start-Ups aus Chemie und Prozessindustrie sollten Sie im Auge behalten

Bildergalerie mit 15 Bildern

Auf dem Weg dahin mussten viele Herausforderungen gemeistert werden. Dazu zählte unter anderem die Entwicklung eines für die hohen Temperaturen geeigneten Kältemittels (Projektpartner: Chemours) und eines dazu passenden Schmierstoffes (Projektpartner: Fuchs Schmierstoffe).

Ein Vergleich des COP der DryFiciency-Wärmepumpe mit verschiedenen anderen industriellen Hochtemperatur-Wärmepumpen bestätigt, dass die DryFiciency-Wärmepumpe zu den effizientesten Geräten gehört. Die Ergebnisse des Versuchsbetriebs belegen, dass die Trocknung von Ziegeln mit einer Hochtemperatur-Wärmepumpe effizienter ist, da sie den Energieverbrauch senkt und eine höhere Trocknungslufttemperatur in der letzten Trocknungszone des Ziegeltrockners liefert.

Neue VDI-Richtlinie geplant

Geplant für September 2022, zeigt die neu zu formulierende VDI 4646 die Relevanz des Themas: Bei der geplanten Richtlinie geht es um die Anwendungen von Großwärmepumpen (Leistung > 100 kW) in den Bereichen Produktionsprozesse/Industrie, kommunale Versorgung (Schwimmbäder), Versorgung von Quartieren/Wohnsiedlungen, Fernwärme usw.

gesponsertDossier Prozessautomatisierung

Automatisierung – Enabler für die Grüne Transformation

Die Richtlinie wird einen Planungsprozess für die Integration von Wärmepumpen in Produktionsanlagen/Versorgungsobjekten definieren. Die zu entwickelnde Methodik beginnt mit der Analyse der örtlichen Gegebenheiten, in der die Rahmenbedingungen für den weiteren Planungsprozess erfasst werden. Nachfolgend wird eine Methodik zur Auswahl eines geeigneten Integrationspunktes für eine Wärmepumpe definiert. Die Auswahl von Wärmepumpentyp und Systemauslegung ist abhängig von den gegebenen Rahmenbedingungen. Unter Berücksichtigung dieser Abhängigkeiten wird eine Methodik zur Auswahl des geeigneten Wärmepumpentyps und zur Dimensionierung der Systemkomponenten (Wärmeübertrager, Speicher, Wärmepumpe) erstellt. Informationen hinsichtlich Detailplanung und Installation der Wärmepumpe sind ebenfalls vorgesehen.

Förderprogramme verfügbar

Ein geeignetes Förderprogramm ist laut dena das BAFA-/ KfW-Programm „Energie- und Ressourceneffizienz in der Wirtschaft“. Relevant sind dabei die Module 2 und 4. Im Rahmen von Modul 2 werden Anlagen zur Bereitstellung von „Prozesswärme aus erneuerbaren Energien“ gefördert, darunter auch Wärmepumpen, sowie zugehörige Maßnahmen wie Wärmespeicher, Anbindung an bestehende Prozesse, Baumaßnahmen etc. Die maximale Förderung beträgt 10 Millionen Euro pro Investitionsvorhaben bei einer Förderquote von bis zu 45 Prozent (55 Prozent für KMU) der förderfähigen Investitionskosten. Abwärmenutzung zählt hierbei nicht als erneuerbare Energiequelle. Wärmepumpen, die auf Abwärme basieren, sind durch Modul 4 („Energiebezogene Optimierung von Anlagen und Prozessen“) abgedeckt, das technologieoffen CO₂-Einsparmaßnahmen mit bis zu 10 Millionen Euro fördert. Die Förderquote liegt bei 30 Prozent für die förderfähigen Investitionsmehrkosten (40 Prozent für KMU) und ist gedeckelt auf einen maximalen Zuschuss pro jährlich eingesparte Tonne CO₂.

Chemieparks im Wasserstoffzeitalter

„Chemie-Clustern kommt beim Thema Wasserstoff eine Vorreiterrolle zu“

In vielen industriellen Prozessen fallen Abwärmeströme an, die aufgrund des geringen Temperaturniveaus nicht mehr sinnvoll im Produktionsprozess bzw. für dessen Versorgung genutzt werden können und meist mit zusätzlichem Kühlaufwand an die Umgebung abgegeben werden. Mithilfe einer Wärmepumpe können diese Abwärmeströme auf ein nutzbares Temperaturniveau angehoben und wieder in den Produktionsprozess integriert werden. Ein Potenzial, das bislang noch eher stiefmütterlich behandelt wird. n

* Der Autor ist freier Mitarbeiter der PROCESS-Redaktion
