Vergasungsverfahren Synthesegas aus Kunststoffabfällen

| Redakteur: Dipl.-Ing. (FH) Tobias Hüser

Ein neu entwickeltes Vergasungsverfahren von Ecoloop verwertet Altkunststoffe, kohlenstoffhaltige Sortierreste und Schreddermaterial der Automobilindustrie. Es kann auch chlorhaltige Kunststoffströme mit PVC-Anteilen umweltfreundlich verarbeiten. Ohne Rauchgasemissionen entsteht ein gereinigtes Synthesegas. Das im Schachtofen erzeugte Gas kann wertvolle Primärenergieträger wie Erdgas in Hochtemperaturprozessen ersetzen oder auch zur Stromerzeugung in Gasmotoren eingesetzt werden.

Firmen zum Thema

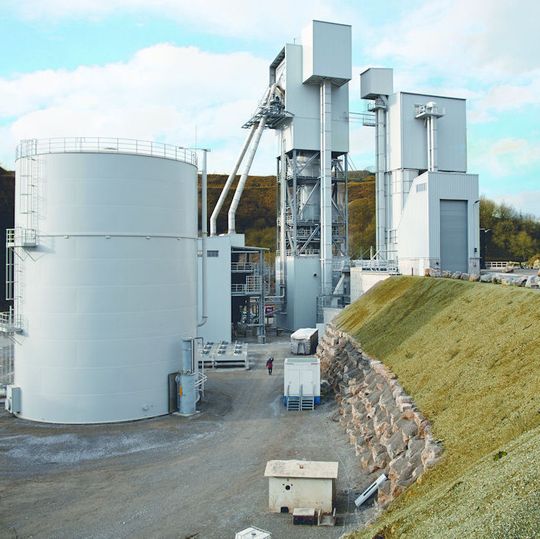

Blick auf die großtechnische Ecoloop Pilotanlage. Diese Schachtofenanlage ist darauf ausgelegt, pro Jahr bis zu 50.000 t Altkunststoffe zu verwerten.
Blick auf die großtechnische Ecoloop Pilotanlage. Diese Schachtofenanlage ist darauf ausgelegt, pro Jahr bis zu 50.000 t Altkunststoffe zu verwerten.
(Bild: Ecoloop)

Clausthal – Manche Abfälle, wie Klärschlämme oder kunststoffhaltige E-Schrott-Fraktionen, enthalten Wertstoffe, beispielsweise Phosphor, Edelmetalle oder seltene Erden. Diese können durch Bindung am Feinkalk angereichert, abgetrennt und wiederverwertet werden. „Wir machen aus Reststoffen Gas. Die bei Verbrennungsprozessen übliche Limitierung der Einsatzmaterialien für Chlor gibt es bei unserer Technologie nicht. Mit Ecoloop wollen wir die Abfall- und Recyclingtechnik sinnvoll ergänzen“, sagt Roland Möller, Leiter des Forschungsvorhabens und Geschäftsführer der Firma Ecoloop. Die energetische Verwertung von Kunststoffabfällen in der neuen Vergasungsanlage stellt eine günstige Alternative zur Verbrennung in Müllverbrennungsanlagen (MVA) mit anschließend erforderlicher Rauchgasreinigung dar.

Das Verfahren verwertet unterschiedlichste Reststoffe, auch problematische Kunststoffabfälle oder kontaminierte Materialien, ohne diese vorher aufwendig aufbereiten zu müssen. Potenzielle Einsatzstoffe sind beispielsweise Sortierreste aus dem gelben Sack, Schredderschwer- und -leichtfraktion, Kunststoffverbundstoffe oder auch kontaminierte Abfallhölzer, sonstige Biomassen, Dachpappen, Braunkohle, Salzkohle, Ölschiefer, Teerseen, kontaminierte Böden, bitumenhaltige Abfälle sowie insbesondere Klärschlämme.

Bildergalerie

Im Schachtofen entsteht Synthesegas

Die Ofenanlage kombiniert bewährte technische Anlagen und Methoden, die vor allem aus der Kalkindustrie stammen, zu einem neuartigen flexiblen Verwertungsverfahren. Dabei werden die Reststoffe mit Grob-Kalk vermischt und im Gegenstromprinzip in einem Schüttgutwanderbett zu Synthesegas umgewandelt. Die Wanderbettvergaser-Anlage kommt ohne komplexe oder anfällige drehende Teile oder Einbauten aus. Das Material wird in einem Schüttgutwanderbett aus Kalk und Ersatzbrennstoffen durch die eigene Schwerkraft von oben nach unten transportiert, genauso wie im Kalkbrennprozess.

Kalk hat Schlüsselfunktion im Prozess

Für den Umwandlungsprozess im Schachtofen spielt Kalk eine entscheidende Rolle; er ist zugleich Transportmedium für die Brennstoffe und gasdurchlässiges Stützgerüst innerhalb des Schüttgutwanderbettes. Seine katalytische Wirkung steigert die Entstehung von Synthesegas. Außerdem absorbiert der Kalk Chlor, verhindert die Bildung von Dioxinen und Furanen und unterbindet so die Entstehung gefährlicher Rauchgase bei der späteren Synthesegas-Nutzung. Im Bereich von 400 bis 800 °C unterstützt der Kalk in Anwesenheit von Wasserdampf als Katalysator die Reformierung von langkettigen Polymeren und polyzyklischen Derivaten. Dadurch wird die Bildung unerwünschter öl- und teerhaltiger Spaltprodukte erheblich reduziert.

Saure Schadstoffe wie Chlorwasserstoff- oder Schwefelverbindungen werden an den Kalk gebunden und mit der Asche nach Rückgewinnung ihrer Wärme als Feingut aus dem Grobkalk abgetrennt. Dieser kann danach erneut als Teil des Schüttgutwanderbetts verwendet werden. Das Roh-Synthesegas wird in der Gasreinigung über Heißgasfilter von Flugstaub befreit und auf Raumtemperatur abgekühlt. Das gereinigte Synthesegas kann beispielsweise Erdgas ersetzen oder als Rohstoff dienen, um Basischemikalien wie Alkohole oder verschiedene Kohlenwasserstoffe herzustellen.
