Schüttgut-Füllstandmessung Radar-Füllstandmessung – wenn ein Blick in den Bunker nicht mehr genügt

Autor / Redakteur: Jürgen Skowaisa* / Sabine Mühlenkamp

Bunker für Biomassen können gewaltige Abmessungen annehmen. Um den Biomasse-Vorrat vollständig zu erfassen, messen Radar-Füllstandsensoren nicht nur in der Vertikalen, sondern auch in der Horizontalen. So wird eine der größten Biomasseanlagen Italiens zuverlässig mit „Kraftstoff“ versorgt.

Firmen zum Thema

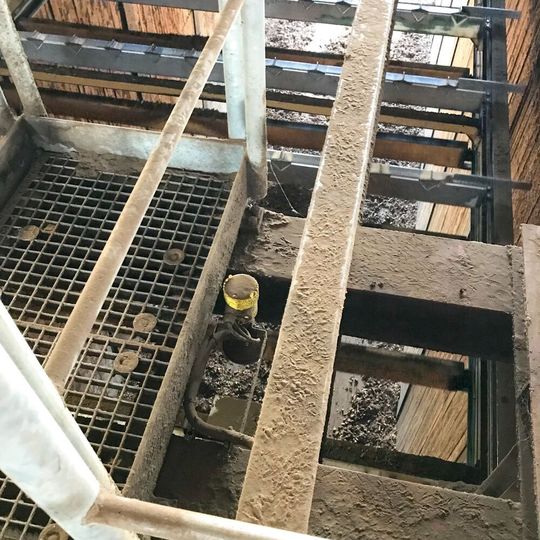

Schmutz und Staub? Auch unter rauen Umgebungsbedingungen liefert der Vegapuls 69 zuverlässige Messwerte.
