Explosionsgeschützte IP-Kommunikation Die Vorteile von Ethernet auch im Ex-Bereich nutzen

| Autor / Redakteur: André Fritsch* / Anke Geipel-Kern

Mit schneller Datenkommunikation und hohen Bandbreiten ebnet Industrial Ethernet auch in Chemie, Öl/Gas und Petrochemie den Weg zur Industrie 4.0. Aber wie sieht es in Zone 0, 1 oder 2 aus? Von A wie Antenne bis W wie WLAN: typische Probleme, die bei Ethernet-Installationen im Ex-Bereich auftauchen können und die passende Lösung dazu.

Firma zum Thema

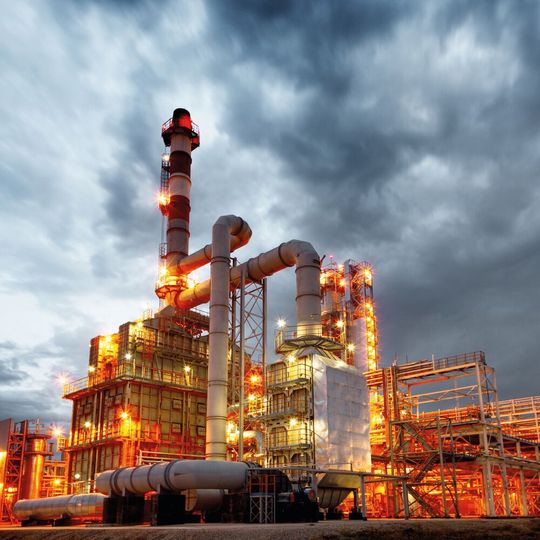

Auch in Chemiebetrieben werden immer häufiger Ethernetkabel verlegt. Im Bild eine Raffinerie.
