Ausgewählte Konstruktionsmerkmale

Nach dieser Betrachtung der Prozessseite und der verschiedenen Multipoint-Bauarten wird deutlich, dass das zweckmäßige Design und die Zuverlässigkeit der Temperaturmesstechnik einen entscheidenden Beitrag zum sicheren und wirtschaftlichen Betrieb der Anlage leisten. Das eingesetzte Mehrfach-Messelement hat eine verantwortungsvolle Aufgabe und trägt zum reibungslosen Ablauf des Prozesses bei. Dabei misst solch ein 15-fach-Thermoelement nur sechs Millimeter im Durchmesser.

Gerade dieser kleine Außendurchmesser ist entscheidend für aussagekräftige Messwerte: Denn ein Einzelrohr innerhalb des Rohrbündels von insgesamt etwa 100 Rohren bietet lediglich einen Innendurchmesser von 30 mm. Gleichzeitig muss die darin eingebettete Messkette gleichmäßig vom Katalysator umgeben sein, um die tatsächliche Reaktionstemperatur zu erfassen.

Aus gleichem Grund wird jede der Messketten zunächst innerhalb des Reaktionsrohres fixiert, um nach der Befüllung mit dem Katalysator eine definierte Position zu gewährleisten und die Kontaktierung der Messkette zu den Innenwänden zu vermeiden.

Die mechanische Konstruktion der Multipoint-Thermoelemente wurde gemäß den Anforderungen des Kunden daraufhin optimiert, bei vorliegenden bautechnischen Gegebenheiten (beispielsweise ein spezieller Reaktordeckel mit Prozessanschlüssen) den Ein- und Ausbau zu erleichtern und die etwaige Beschädigung der Sensoren auszuschließen.

Des Weiteren mussten die Bestimmungen der Druckgeräterichtlinie berücksichtigt werden. Als wichtige Qualitätsprüfung wurde bei Endress+Hauser für die gelieferten Multipoint-Thermoelemente ein kombinierter Druck- und Dichtigkeitstest bei 15 bar im Werk durchgeführt (Designdruck des Hydrierreaktors: 8 bar).

Ergänzendes zum Thema

kd0__kasten_dachzeile:

Temperaturmesstechnik – Alles aus einer Hand

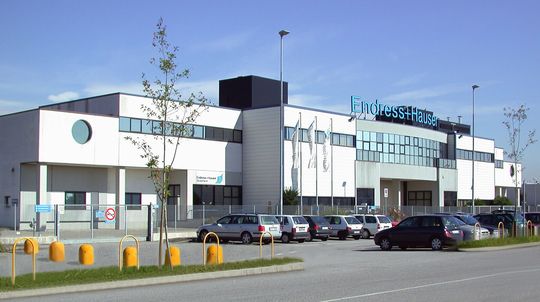

Innerhalb der Endress+Hauser Gruppe sind die Produktionsstandorte in Nesselwang (Deutschland) und Pessano bei Mailand (Italien) die Kompetenzzentren für Temperaturmesstechnik. Dort entstehen Transmitter, Messeinsätze, Schutzrohre und Thermometern sowie kundenspezifische Lösungen. In beiden Werken stehen akkreditierte Kalibrierlabors (DKD, SIT) zur Verfügung.

Endress+Hauser bietet hier maßgeschneiderte Lösungen, die das Know-How und die Leidenschaft für die Branche Chemie/Petrochemie erkennen lassen.

Kundenspezifische Lösungen:

• Komplettes Engineering der Messkette nach Anforderungen des Kunden

• 2D oder 3D- Zeichnung

• Simulation während der Engineeringphase

• Modernste Maschinenparks, akkreditierte Schweißverfahren

• Geschultes Fachpersonal für Montage und Inbetriebnahme

Fazit

Trotz der Unterschiede in den Bauformen und Prozessabläufen in chemischen Reaktoren bieten Multipoint-Thermoelemente in vielen Fällen eine robuste Lösung, die eine dichte Erfassung von Messpunkten unmittelbar im Prozess bei gleichzeitig geringem Platzbedarf ermöglicht. Endress+Hauser bietet hier in enger Abstimmung mit dem Betreiber maßgeschneiderte Lösungen, die langjährige Erfahrung und die Leidenschaft für die Branche Chemie erkennen lassen. Angefangen bei der Sensorik, über die Konstruktion des Prozessanschlusses und die benötigten Zeugnisse bzw. Zertifikate, bis zur Anbindung an die Prozessleitebene und die Visualisierung finden die Anforderungen in Bezug auf Sicherheit und Effizienz Berücksichtigung.

* Der Autor ist Produktmanager Temperaturmesstechnik, Endress+Hauser Messtechnik GmbH+Co. KG, Weil am Rhein.
