Um auf spezifische Kundenwünsche schnell einzugehen, setzt Baelz bei Regelventilen ein modulares System nach dem Baukastenprinzip ein, das auch für Massenproduktion geeignet ist.

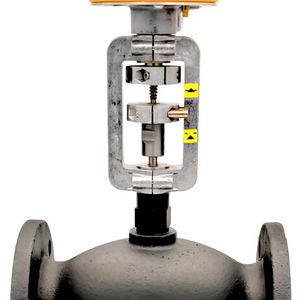

Basis ist meist ein Drei-Flansch-Gehäuse, das flexibel angepasst und eingesetzt werden kann. Die modulare Bauweise ermöglicht die schnelle Umwandlung eines Durchgangsventils in ein Dreiwegeventil und umgekehrt. Beim Dreiwegeventil wird der dritte Weg unten einfach mit einem Blindflansch verschlossen und es entsteht ein Durchgangsventil.

Damit das Regelventil seine Aufgabe erfüllen kann, muss ein kontinuierlicher und stetiger Hub des Regelkegels mit geringer Hysterese gegeben sein. Dafür steht bei Baelz eine breite Palette von eigenen pneumatischen oder elektrischen Stellantrieben mit einer Vielzahl von Ansteuerungsmöglichkeiten zur Verfügung.

Bildergalerie

Bildergalerie mit 6 Bildern

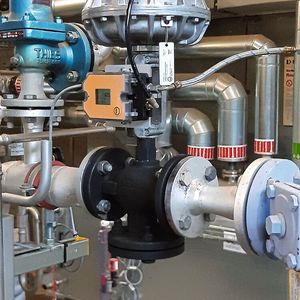

Die Nennweiten der Ventile reichen von DN 15 bis DN 300 in einer Vielzahl von Gehäusewerkstoffen. Mögliche Anwendungen sind Temperatur-, Druck- und Niveauregelung oder auch „nur“ sicheres Absperren. Das Dampfabsperrventil Baelz 340 ist TÜV-zugelassen und wird deshalb beispielsweise auch bei unseren Systemlösungen wie Dampfübergabestationen eingesetzt.

Vielfältige Anwendungsmöglichkeiten

Während Sitz und Kegel aus Edelstahl sind, ist bei Baelz Sphäroguss (ehemals GGG 40.3, heute EN-GJS 400-15) das am meisten verwendete Gehäusematerial. Das ist beispielsweise in der industriellen Gebäudetechnik vorteilhafter als der normalerweise eingesetzte Grauguss. Der zähe Werkstoff ist vor allem bei Anwendungen für das Medium Dampf besser geeignet.

GreenTEC-Podcast

Neuer Podcast beschäftigt sich mit Nachhaltigkeit in der Prozessindustrie

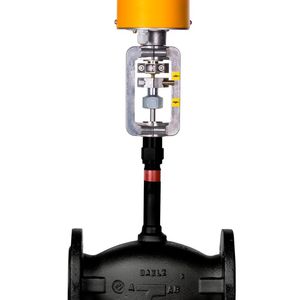

Stahlguss kommt bei höheren Temperaturen und Drücken oder bei der Ausführung nach US-Norm (ANSI) zum Einsatz. Bei Bedarf können auch Edelstahlventile konfiguriert werden, etwa für Anwendungen in der Lebensmittelindustrie mit besonders hohen hygienischen Anforderungen. Aufgrund der verfügbaren Gehäusewerkstoffe, dem ausgereiften und bewährten Design sowie manchen Besonderheiten wie Stoffbuchsheizung, Abdichtung mit Edelstahl-Faltenbälgen oder ein Kühlrohr zum Schutz des Stellantriebes vor hohen Temperaturen ergibt sich eine hohe technische Varianz und damit eine sehr breite Palette von möglichen Anwendungen.

Dank Baukasten schneller zum Ventil

Die modulare Fertigung – ein Gehäuse für zahlreiche Anwendungen als Baukastenprinzip – hat viele Vorteile. So können die gewünschten Regelventile schnell produziert und ausgeliefert werden, nötigenfalls sogar in wenigen Tagen. Individuelle Kundenwünsche durch technische Besonderheiten oder bei Zubehör, wie beispielsweise Stellungsregler für pneumatischen Antrieb, können ebenfalls schnell zur Verfügung gestellt werden. Das hohe Maß an konstruktiver und bearbeitungstechnischer Standardisierung, verbunden mit dem großen Anwendungswissen aus dem Anlagenbau führt bei schneller Lieferung und einer langen Lebensdauer zu einer hohen Kundenzufriedenheit.
