Versorgungssicherheit von Raffinerien

Leitwarte überwacht Transport und Lagerung von 21 Millionen Tonnen Rohöl jährlich

| Redakteur: Alexander Stark

Über zehn, insgesamt 300.000 Kubikmeter fassende Tanks auf dem Firmengelände und ein mehr als 750 km langes Pipeline-Netz versorgt die Mineralölverbundleitung GmbH (MVL) Raffinerien im brandenburgischen Schwedt und im sachsen-anhaltinischen Leuna.
Über zehn, insgesamt 300.000 Kubikmeter fassende Tanks auf dem Firmengelände und ein mehr als 750 km langes Pipeline-Netz versorgt die Mineralölverbundleitung GmbH (MVL) Raffinerien im brandenburgischen Schwedt und im sachsen-anhaltinischen Leuna. (Bild: MVL Schwedt)

Mit über zehn, insgesamt 300.000 Kubikmeter fassende Tanks auf dem Firmengelände und einem mehr als 750 km langen Pipeline-Netz versorgt die Mineralölverbundleitung (MVL) zwei Raffinerien in Brandenburg und Sachsen-Anhalt mit circa 21 Millionen Tonnen Rohöl pro Jahr. Im Zuge der geplanten Modernisierung des gesamten Unternehmens entschieden sich die Verantwortlichen, einen neuen, repräsentativen Kontrollraum mit ergonomischen Arbeitsplätzen für drei Mitarbeiter einzurichten.

Schwedt; Leuna – Die Überwachung und Steuerung der gesamten Infrastruktur erfolgte bis zum Herbst 2018 über eine Leitwarte, die ursprünglich in den 1990ern eingerichtet wurde und nicht mehr den aktuellen Anforderungen an Arbeitseffizienz und -komfort entsprach. Die beauftragte Jungmann Systemtechnik (JST) installierte zudem eine Multi Consoling-Hard- und -Software, die es ermöglicht, das bisherige Prozessleitsystem flexibler aufzurufen und zu bedienen. Zusammen mit einer von den Operatoren gemeinsam nutzbaren, proaktiven Großbildwand ließen sich auf diese Weise die Arbeitsplatzbildschirme von ursprünglich acht pro Pult auf drei reduzieren. Darüber hinaus verbessert die neue Leitwarte die Kommunikation zwischen den Mitarbeitern und sorgt damit für optimierte interne Prozesse sowie schnellere Reaktionszeiten.

Die Leitwarte ist das Herzstück unseres Unternehmens, da sie die Versorgung der Total Raffinerie Mitteldeutschland in Leuna/Spergau und der PCK Raffinerie in Schwedt gewährleistet. Die Anlagenfahrer überwachen alle Prozesse – im Besonderen die Sicherheit – im betriebseigenen Tanklager sowie im Pipeline-Netz und steuern eine 300 km entfernte Schieberstation. Hierfür nutzen sie ein Prozessleitsystem, das die vollautomatische Durchführung dieser Aufgaben sowie bei Problemen ein schnelles Agieren erlaubt. Den Operatoren obliege dabei eine große Verantwortung, so Pascal Havy, Geschäftsführer von MVL: Sollte die Produktion der beiden Raffinerien auch nur für einen einzigen Tag unterbrochen werden, läge der finanzielle Verlust bereits im Bereich von mehreren Millionen Euro.

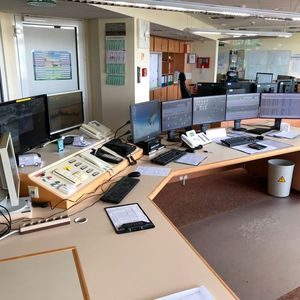

Alte Leitwarte mit vielen Bildschirmen

Bis vor kurzem waren die zwei Operatoren pro Schicht jedoch in einer 20 Jahre alten Leitwarte untergebracht, die die Ausführung dieser anspruchsvollen Tätigkeit nicht mehr optimal unterstützte. So waren zuletzt pro Arbeitsplatz acht Bildschirme vorhanden, die sich aufgrund der steigenden Aufgaben der Leitwarte – beispielsweise der hinzugekommenen Videoüberwachung – über die Zeit hinweg angesammelt hatten. Da die Tische sehr lang waren, mussten die Mitarbeiter mit dem Stuhl an ihnen entlangrollen, um alle Monitore im Blick behalten zu können. Auch heutige Ansprüche an die Ergonomie wurden durch die gewachsene Infrastruktur nicht mehr erfüllt: Die Mitarbeiter drehten ihre Köpfe häufig weit nach links oder rechts, damit auch entfernte Bildschirme von einer bestimmten Stelle am Tisch noch einsehbar blieben – langfristig eine deutliche körperliche Belastung. Zudem war für die notwendige Zusammenarbeit der Operatoren nachteilig, dass sie nur über getrennte Bildschirme verfügten und keine für alle gut sichtbaren Monitore besaßen, um Aufgaben zu besprechen. Auch erwies es sich als schwierig, die Displays des Kollegen kurzfristig mit zu überwachen, da diese vom eigenen Arbeitsplatz aus weder räumlich noch mittels Software einsehbar waren. Pausen oder eine kurze Abwesenheit von der Leitwarte während der Schicht waren daher kaum möglich. Insgesamt fühlten sich die Anlagenfahrer von einer Reihe von Umgebungsbedingungen gestört.

„Für uns ist aber sehr wichtig, unseren Leitwartenmitarbeitern Arbeitsbedingungen zu bieten, die sie bei ihrer anspruchsvollen Tätigkeit unterstützen“, erläutert der Geschäftsführer. Daher entschied sich das Unternehmen mit Zustimmung der Gesellschafter Total und PCK, die Leitwarte neu zu gestalten. Im Rahmen einer intensiven Recherche besichtigte Havy mehrere Leitstellen – unter anderem die von JST eingerichtete zentrale Messwarte bei der nur 3 km entfernten Raffinerie PCK.

Neuer Kontrollraum mit optimiertem Klima- und Akustiksystem

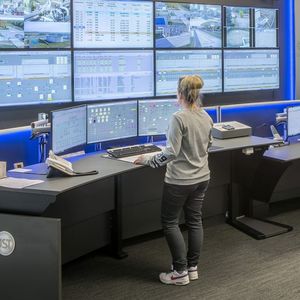

In der Folge wurde das Gebäude, in dem sich die alte Leitwarte befunden hatte, teilweise entkernt und umgebaut. Anschließend führte JST verschiedene Maßnahmen durch, um einen Kontrollraum zu schaffen, der ein ergonomisches und effizientes Arbeiten für die Anlagenfahrer gestattet. Dafür wurden zunächst alle Rechner und Peripheriegeräte in einen Nebenraum ausgelagert. Dieses Vorgehen hat verschiedene Vorteile, wie Carsten Jungmann, Geschäftsführer von JST, erläutert: „Wir sparen unter anderem Platz im Leitwartenpult, was mehr Beinfreiheit für die Mitarbeiter bedeutet, und es gibt deutlich weniger Wärmeentwicklung sowie Geräusche im Kontrollraum.“ Dort befinden sich im Wesentlichen nur noch eine Großbildwand mit acht Displays sowie spezielle, halbrunde Leitstellenpulte und Operatorstühle, wodurch sich ein nahezu emissionsfreier Raum ergibt. Die neue Einrichtung verfügt zudem über ein ergonomisches Design. So wurden beispielsweise die Recaro 24-Operatorstühle eigens für den 24 h-Einsatz im Kontrollraum konzipiert und durch die LGA Bayern nach British Standard getestet. Sie verfügen unter anderem über eine dreifache Neigungsverstellfunktion und unterstützen die Lendenwirbelsäule.

Außerdem wurde bei der Klimatisierung darauf geachtet, dass die Anlagenfahrer keiner Zugluft ausgesetzt sind: Die kühle Luft strömt durch Lüftungsgitter unterhalb der Monitorwand ein, steigt nach oben und kühlt die Bildschirme, bevor sie lautlos über die Decke abgesaugt wird. Die Mitarbeiter sind dabei durch die Leitwartenpulte geschützt, die mit dem Boden abschließen. Luftfeuchte und Temperatur wurden zudem genau auf die Bedürfnisse der Anlagenfahrer zugeschnitten, nicht mehr auf die der ausgelagerten Technik. Insgesamt sind in der neuen Warte nun drei Pulte vorhanden, die so ausgerichtet wurden, dass es im Gegensatz zum alten Kontrollraum nicht mehr zu Blendeffekten auf den Bildschirmen kommen kann.

Event-Tipp der Redaktion Das von PROCESS organisierte Energy Excellence Forum am 15./16. März 2019 in Frankfurt am Main zeigt eine Vielzahl von technischen Konzepten und Lösungen zur Steigerung der Energieeffizienz. Welche Themen beim letzten Energy Excellence Forum diskutiert wurden, lesen Sie in unserem Beitrag „Energy Excellence Forum 2018 – Strategien für mehr Energieeffizienz“.

Besserer Überblick: Nur noch drei Monitore pro Arbeitsplatz

„Wir arbeiten derzeit mit zwei Operatoren pro Schicht, haben uns von Anfang an aber drei Arbeitsplätze gewünscht“, so Havy. In der ersten Reihe, direkt vor der Großbildwand, befinden sich nun die Operatoren, während sich der zusätzliche Tisch dahinter für verschiedene Zwecke nutzen lässt. So verwendet beispielsweise der für das gesamte System zuständige Administrator den Platz, um einen Teil seiner Aufgaben direkt in der Leitwarte und in enger Abstimmung mit den Anlagenfahrern auszuführen. Außerdem eröffnet die neue Technik die Option, den bisher in einem Nebengebäude beheimateten, für das MVL-Gelände verantwortlichen Wachschutzdienst vom Kontrollraum aus nachts die gesamte Anlage überwachen zu lassen. Dafür könnten die Daten der vorhandenen Videoanlage auf die dortigen Monitore aufgeschaltet werden.

Möglich wird dies durch eine von JST eigens entwickelte Hard- und Software zur Steuerung von Arbeitsplätzen und Großbildsystemen, von der auch die Operatoren bei ihrer Arbeit profitieren: Multi Consoling korreliert Monitore, so dass sich der Anlagenfahrer immer die Anzeige auf einen der eigenen Bildschirme holen kann, die er gerade braucht. Die Notwendigkeit, an einer Reihe von Bildschirmen entlangzurollen beziehungsweise sich zum Arbeitsplatz des Kollegen zu begeben – wie noch in der alten Warte unvermeidbar – entfällt damit.

Da sich auf die sogenannte Multikonsole alle Anlagenbilder aufschalten lassen, kann der Operator die Bildschirme nach seinen Bedürfnissen frei belegen und seine Wahl je nach Aufgabe auch kurzfristig abändern. Auf diese Weise konnte die Anzahl der früher acht Monitore pro Arbeitsplatz deutlich reduziert werden.

Explosion in Bayernoil-Raffinerie in Vohburg

Großbrand

Explosion in Bayernoil-Raffinerie in Vohburg

03.09.18 - Auf einem Raffinerie-Gelände von Bayernoil in Vohburg hat sich am Samstagmorgen ein schwerer Störfall ereignet. Wie mehrere Medien berichten, sind die Tanks in der Destillierkolonne explodiert. Mindestens zehn Menschen sollen verletzt worden sein. Mehrere hundert Anwohner mussten zeitweise ihre Häuser verlassen. lesen

Mehr Flexibilität durch JST-Bedienfunktionen

Zur Bedienungsfreundlichkeit des JST-Systems trägt außerdem bei, dass die verschiedenen Applikationen an Arbeitsplatz und Großbildwand mit jeweils einer Tastatur und Maus gesteuert werden können, was zusammen mit der reduzierten Bildschirmzahl nicht nur für eine bessere Übersicht, sondern auch für eine aufgeräumte elektronische Arbeitsplatzumgebung sorgt. Hierbei unterstützt eine Bedienfunktion des Multi Consolings, das sogenannte Mouse Hopping: Es ermöglicht, dass der Operator den Cursor mit der Maus zum Beispiel über alle Bildschirme an seinem Arbeitsplatz sowie hoch auf die Monitorwand ziehen kann.

Durch das Modernisierungsprojekt wollte MVL jedoch nicht nur die Kommunikation zwischen den Operatoren verbessern. Das Unternehmen ließ neben der Leitwarte auch verschiedene benachbarte Räumlichkeiten neu designen. So wurden die Disponenten, die für die Gestaltung der Leitwartenprogramme zuständig sind, sehr nahe am Kontrollraum untergebracht. Die nun besonders kurzen Wege und die offene, helle Gestaltung mit Glaswänden laden dabei das Personal ein, sich direkt mit den Operatoren abzustimmen. Das gilt ebenso für die Leiter des Tanklagers und der Abteilung Operation.

Seit Anfang September 2018 ist die neue MVL-Leitstelle in Betrieb. Nach einer Eingewöhnungsphase, die voraussichtlich Anfang 2019 abgeschlossen sein wird, plant das Unternehmen, weitere, bereits vorinstallierte Optionen der JST-Hard- und -Software sukzessive in den Alltag einzuführen und zu nutzen. Darunter befindet sich beispielsweise eine Command Box zur schnellen Verarbeitung von Alarmen und das sogenannte Alarm Light zu deren visueller Signalisierung.
