High-Tech-Material Carbon sicher fördern, lagern, homogenisieren und dosieren

| Autor/ Redakteur: Dipl.-Chem.-Ing. Michael Moll, Dipl.-Ing. Hanno Derichs* / M.A. Manja Wühr

Die Nachfrage nach carbonfaserverstärkten Kunststoffen steigt weltweit. Prognosen des Unternehmensverbunds Carbon Composites gehen von 156 000 Tonnen für 2020 aus. Mit einer Anlagenerweiterung am Standort Bonn hat sich die SGL Group für die Zukunft gewappnet. Der Aufgabenbereich der Silo-, Förder-, Dosier- und Homogenisier-Technik stellte dabei besondere Anforderungen. Gut, wenn man einen erfahrenen Partner an seiner Seite hat.

Firmen zum Thema

High-Tech-Material Carbon stellt große Herausforderungen an das sichere Fördern, Lagern, Homogenisieren und Dosieren.
High-Tech-Material Carbon stellt große Herausforderungen an das sichere Fördern, Lagern, Homogenisieren und Dosieren.
(Bild: ©alexgoryayev - stock.adobe.com)

Aufgrund seiner vielfältigen Verwendbarkeit ist Kohlenstoff (engl.: Carbon) in Form von Graphit seit Jahrzehnten ein aus der chemischen Industrie nicht wegzudenkender Rohstoff. Seit einiger Zeit erlangt er zudem in Form der Kohlenstofffaser eine wichtige Bedeutung, wenn es darum geht, ein sehr robustes aber gleichzeitig leichtes Material herstellen zu wollen. Die SGL Group ist dabei einer der weltweit führenden Hersteller von Produkten aus Carbon, Graphit und Verbundmaterialien. Im Zuge der geplanten Kapazitätserweiterung sollte eine der modernsten Anlagen installiert werden, um aus den Basiskomponenten wie Graphit, Koks und Pech massive, gepresste Carbon-Blöcke herzustellen. Diese Blöcke werden als Ausgangsmaterial für die Herstellung verschiedenster High-­Tech-Carbon-Produkte genutzt.

Die Herstellung des technischen Carbonpulvers, aus dem die Carbon-Blöcke gepresst werden, ist sehr anspruchsvoll. Die Basiskomponenten Graphit und Koks sind in der benötigten gemahlenen Form nur sehr schwer zu handhaben und neigen beispielsweise im fluidisierten Zustand zu Fließeigenschaften, die vergleichbar mit Wasser sind, während sie nach längeren Standzeiten in Silos zum Anbacken und Verklumpen neigen. So trat die Firma SGL Group mit dem Wunsch an die Firma Derichs heran, ein Anlagenkonzept zu entwickeln, welches nach der Graphit- und Koksvermahlung ansetzen sollte. Es sollte alle weiteren Verfahrensschritte, wie Fördern, Lagern, Homogenisieren und Austragen der Zwischenprodukte bis hin zur Dosierung in die Pressformen beinhalten. Zusätzlich sollten Teile der bestehenden Fertigungsanlagen an die neue Anlage angebunden werden.

Bildergalerie

Förderung und Lagerung mit Dichtstromförderung

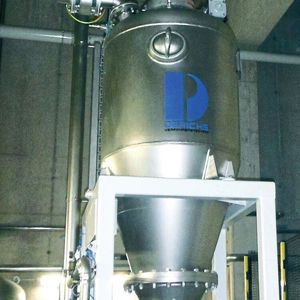

Zunächst wird der Graphit auf die gewünschte Korngröße gemahlen. Unter den Mühlen wird das Mahlgut abgeholt und in Zwischenlagersilos transportiert. Hierbei musste ein recht langer Förderweg realisiert werden. Gelöst wurde diese Aufgabe mittels einer Dichtstromförderung, bestehend aus einem Sendegefäß und einer Förderleitung mit Beiluftdüsen.

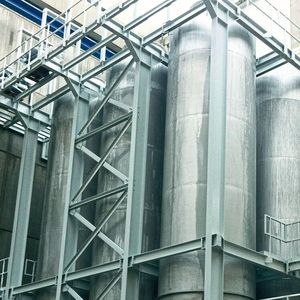

In der Siloanlage zur Zwischenlagerung werden bereits durch Beimischungen von Verschnittprodukten die Produkteigenschaften normiert. Dabei kommen ver­schiedene Produkte mit unter­schiedlichen Korngrößen, Fließeigenschaften und Schüttdichten zusammen, um eine möglichst gleichbleibende Qualität sicherzustellen. Die Homogenität dieser Mischungen ist im weiteren Produktionsverlauf von besonderer Bedeutung. Daher lag hier der Fokus darauf, Entmischungen während der Lager- und Austragszeit zu verhindern. Um diese Anforderungen zu erfüllen, muss das Produkt zum einen eine gute Durchmischung erfahren und zum anderen soll beim Austragen ein Massenfluss erreicht werden.

Wissen ist Wettbewerbsvorteil Egal ob trennen, kompaktieren oder mischen – sichern Sie sich einen Informationsvorsprung durch unseren redaktionelle Branchen-Newsletter „Mechanische Verfahrenstechnik/Schüttguttechnik“ mit allen wichtigen Branchennews, innovativen Produkten, Bildergalerien sowie exklusiven Videointerviews.

Daher wurden im Vorfeld im Technikum der Firma Derichs diverse Tests mit verschiedenen Mischsystemen gefahren. Produktanalysen in den Laboren beider Unternehmen lieferten begleitend dazu Angaben über die Homogenität und die Produktzerstörung. Zur Gewährleistung einer repräsentativen Probenahme wurden die Silos mit einem für diesen Anwendungsfall speziell adaptierten Probenehmertypen (DPA) ausgestattet. Diese entnehmen aus verschiedenen Probenahmestellen, über die kompletten Silohöhen, Proben direkt aus der Produkt­säule.
