Destillation Alles schön im (Phasen-)Gleichgewicht

„Die Meister der Kolonnen“ titelten wir vor drei Jahren, als PROCESS die Unternehmen Iludest/i-Fischer vor den Toren Würzburgs besuchte und anschließend porträtierte. Jetzt haben die Meister aus Waldbüttelbrunn wieder zugeschlagen und präsentieren pünktlich zur ACHEMA eine neue Phasengleichgewichtsapparatur.

Anbieter zum Thema

ILUDEST Destillationsanlagen GmbH

VEGA Grieshaber KG

Edwards GmbH

ILUDEST Destillationsanlagen GmbH

Für angehende Verfahrenstechniker gehört die Bestimmung von Phasengleichgewichten und damit die Berechnung von Trennstufen für die Destillation zum Fortgeschrittenen-Lehrstoff, und es gibt sicher einige, die dabei mit den Phasengleichgewichtsapparaturen von i-Fischer/Iludest gearbeitet haben.

Nicht nur Hochschulen und Laboratorien zählen zu den Kunden des Duos aus Waldbüttelbrunn, das sich der Planung von Destillationsapparaten verschrieben hat. Auch die Chemie- und Petrochemie verlässt sich bei der Maßanfertigung ihrer Trennanlagen für Lösemittel oder Erdölfraktionen gern auf die fränkischen Spezialisten. Deren Erfolgsrezept ist die besondere Flexibilität – ob 200 Liter in der Stunde oder 1000 Liter am Tag ist den Verfahrenstechnikern egal. „Wir legen jede Anlage entsprechend der Kundenspezifikation individuell aus“, erklärt Stefan Opis, Geschäftsführer von Iludest und i-Fischer.

Praxis statt Theorie

Neben diesen Spezialanfertigungen gibt es auch eine Reihe von Apparaten für verfahrenstechnische Labors. Denn leider – oder im Falle des Duos aus Waldbüttelbrunn glücklicherweise – reicht die Rechenkunst der Thermodynamiker nicht immer aus, um für alle Flüssigkeitsgemische Phasengleichgewichte zu berechnen. Wer aber eine Destillationskolonne auslegen will, braucht verlässliche Daten für eine Gleichgewichtskurve auf deren Basis die theoretische Zahl der Trennböden ermittelt werden kann. „Es gibt natürlich Literaturdaten, aber meistens fehlt genau die Druck/Temperatur/Konzentrations-Kombination, die der Verfahrenstechniker zur Auslegung seiner Kolonne braucht.“ Dr. H. E. Koenen, Geschäftsführer von i-Fischer, spricht aus Erfahrung, denn er ist für die Auslegung der Kundenanlagen mitverantwortlich. Da immer wieder neue Trennaufgaben auftauchen, werden nach wie vor Phasengleichgewichtsdaten experimentell neu ermittelt, da thermodynamische Parameter gar nicht oder nur unzureichend vorliegen.

Standard war bisher eine Phasengleichgewichtsapparatur, die Dampf-Flüssigkeits-Gleichgewichte von Zwei- oder Mehrstoffgemischen dann experimentell ermitteln konnte, wenn deren Siedepunkt weit genug auseinanderliegt. Doch geht es um die Berechnung von Gemischen, deren Komponenten in einem engen und dabei niedrigen Temperaturbereich sieden oder azeotrope Mischungen bilden, stößt die Standardapparatur an ihre Grenzen. „Die praktische Vermessung und Bestimmung dieser Daten gestaltet sich wegen der Phasenbildung der Flüssigkeiten schwierig“, erklärt Koenen. Da die Dampfkonzentration zwischen den Phasen hin und her pendelt, lösen VLE-Apparaturen (Vapour Liquid Equilibration) diese eng siedenden Komponenten nicht gut genug auf, vergleichbar mit dem menschlichen Auge, das aus zwei dicht aufeinanderfolgenden Lichtblitzen eine Lichtquelle macht. Um die Daten zugänglich zu machen und ein stabiles Gleichgewicht zu erzielen, müssen die fraglichen Komponenten deshalb in einer dritten Phase gelöst werden; es entsteht ein Dampf-Flüssig-Flüssig-Gleichgewicht.

Auf der ACHEMA vorgestellt

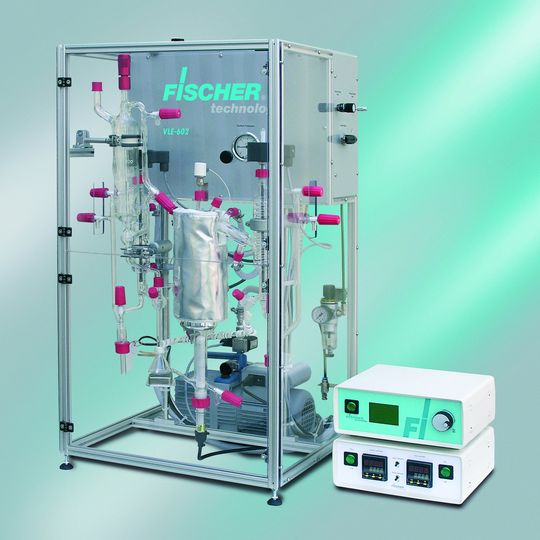

Das ist z.B. bei Extraktivdestillationen der Fall. Paradebeispiel aus der Petrochemie ist die Trennung von Butadien aus einem C4-Schnitt. Die Zugabe von Aceton oder Furfurol macht das Butadien zwar weniger flüchtig, aber die Beschreibung des entstehenden Dampf-Flüssigkeits-Flüssigkeits-Gleichgewichts zu einer Herausforderung für den Verfahrensentwickler. Wie man dieses Problem löst, haben vor einigen Jahren Forscher der Universität Alicante herausgefunden mit denen i-Fischer im Rahmen einer exklusiven Lizenz eng zusammenarbeitet. „Wir haben nun den patentierten, wissenschaftlichen Entwurf an ein für die Serienfertigung geeignetes apparatives Design angepasst und marktreif gemacht“, sagt Koenen. Zur ACHEMA werden die Destillationsexperten die Glasapparatur dabei haben und beweisen, dass die Neuheit nicht nur leistungsfähig ist, sondern auch dem Auge etwas bietet. Es gibt auch eine Metallausführung für Überdruck.
