Zweiwege-Berstscheiben Implosionen und Explosionen vermeiden: Druckentlastungen in zwei Richtungen absichern

Anbieter zum Thema

Schwing Verfahrenstechnik GmbH Schwing Fluid Technik AG

MASCHINENFABRIK GUSTAV EIRICH GMBH & Co KG

REMBE® GmbH Safety+Control

Meister Strömungstechnik GmbH

Bei Über- als auch bei Unterdruck sicher: Das versprechen Zweiwege-Berstscheiben, die sowohl bei Implosion als auch Explosion ansprechen.

In anspruchsvollen Industriezweigen wie der Chemieindustrie und der Umwelttechnik steht der Schutz von Mitarbeitenden, Anlagen und der Umwelt an erster Stelle. Der professionelle Einsatz zuverlässiger Sicherheitsvorrichtungen spielt dabei eine zentrale Rolle. Bei Anwendungen, bei denen sowohl Über- als auch Unterdruckbedingungen auftreten können, sind herkömmliche Berstscheiben, die nur in einer Richtung öffnen, oft nicht ausreichend.

Zweiwege-Berstscheiben hingegen bieten den entscheidenden Vorteil, Druckentlastungen bidirektional abzusichern. Statt zwei separate Scheiben einzubauen, setzt man Zweiwege-Berstscheiben vor allem dann ein, wenn Druckentlastung sowohl bei Über- als auch bei Unterdruckbedingungen gewährleistet werden muss.

Ralf Diederichs, Geschäftsführer der Schwing Verfahrenstechnik, bringt es auf den Punkt: "Zweiwege-Berstscheiben bieten erhöhte Sicherheit in alle Richtungen und minimieren Aufwand und Kosten durch ihre vielseitige Anwendung." Seit über 50 Jahren ist das Unternehmen mit Sitz am Niederrhein Experte für die Auslegung und den Vertrieb von Armaturen der Sicherheitstechnik sowie Geräten der Prozessmesstechnik.

Die Membran reagiert auf Druckänderungen in Millisekunden

Bidirektional arbeitende Berstscheiben bestehen aus mehreren, zum Teil unterschiedlichen Berstfolien, die bei einem vordefinierten Druck auf der einen Seite aufbrechen und so den Überdruck oder Unterdruck entweichen lassen. Zu den Bauteilen einer solchen Sicherheitsarmatur zählen zwei vorgeschnittene Metallfolien mit Sollbruchstellen, über die die Ansprechdrücke eingestellt werden. Weitere Bestandteile sind eine Dichtmembran sowie ein Stabilisierungsring. „Das intelligente Zusammenspiel dieser Komponenten ermöglicht eine Reaktion auf Druckänderungen in Millisekunden, garantiert splitterfreies Auslösen und bietet somit zuverlässigen Schutz gegen Verunreinigungen eines Mediums“, betont Diederichs.

Maßgeschneiderte Anpassung auf die jeweilige Anlage

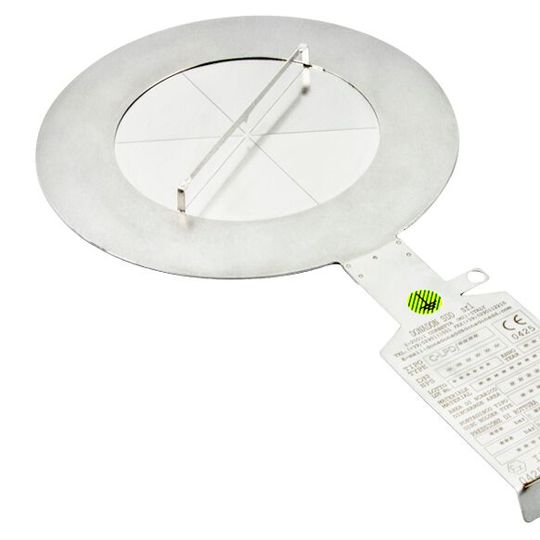

Dies macht Zweiwege-Berstscheiben zu einer idealen und kostengünstigen Lösung für Anwendungen, in denen Druckschwankungen oder Vakuumbildung nicht nur sehr plötzlich, sondern zudem in geringer Form auftreten. „Unsere Berstscheiben reagieren sowohl auf identische Ansprechdrücke, zum Beispiel plus oder minus 0,5 bar,“ unterstreicht Diederichs, „sie sind außerdem bei unterschiedlichen Ansprechdrücken, zum Beispiel plus 0,5 bar und minus 0,2 bar, einsetzbar.“ Die speziell entwickelte flache Berstscheiben der Typenreihen DIF und LPD eignen sich besonders gut für Anforderungen mit unterschiedlichen Ansprechdruckkombinationen. Die Scheiben werden exakt auf die spezifischen Anforderungen von Anlagen abgestimmt und gewährleisten eine optimale Druckregelung.

Zweiwege-Berstscheiben werden direkt zwischen Flanschen eingebaut und benötigen keine Halter beziehungsweise keine speziellen Halter mit Messerklingen. Hergestellt werden sie aus hochwertigen Materialien, die speziell auf die Anforderungen der Chemieindustrie und Umwelttechnik abgestimmt sind. Dazu zählen zum Beispiel Edelstahl, Nickel, Monel, Inconel, Hastelloy, Titan und Tantal. Diese Materialien sind korrosionsbeständig und chemisch inert und gewährleisten eine hohe Zuverlässigkeit und Langlebigkeit. Selbst unter extremen Bedingungen behalten die bidirektional arbeitenden Sicherheitsarmaturen ihre Leistungsfähigkeit bei, minimieren den Wartungsaufwand und tragen zur kontinuierlichen Produktivität bei.

Zertifizierte Sicherheit

Die Verwendung von Sicherheitsarmaturen erfordert höchste Sicherheitsstandards und die Einhaltung aller relevanten Zulassungen und Zertifikate. Dazu Diederichs: „Unsere Zweiwege-Berstscheiben erfüllen alle notwendigen Zulassungen und Zertifikate, um eine zuverlässige und sichere Anwendung in der Chemieindustrie und Umwelttechnik zu gewährleisten.“ Zu Anwendungsszenarien rund um den Schutz vor explosionsartigen Reaktionen zählen beispielsweise Tanks, Rohrleitungen, Reaktoren oder andere kritische Anlagenkomponenten.

Insgesamt bieten Zweiwege-Berstscheiben eine umfassende Sicherheitslösung für Anwendungen mit Über- und Unterdruckbedingungen. Durch ihre vielseitige Einsatzmöglichkeit erlauben sie eine effiziente Druckentlastung und minimieren Kosten. Durch ihre schnelle Reaktionsfähigkeit, präzise Einstellbarkeit und hohe Zuverlässigkeit tragen sie maßgeblich zur Sicherheit, Effizienz und Produktivität von Anlagen bei. Und nicht zuletzt sind sie unverzichtbar für den Schutz der Mitarbeitenden und der Umwelt.
