Sicherheitsrelais

Neue Koppelrelais für Prozessindustrie schalten sicher ein- und aus

| Redakteur: Dr. Jörg Kempf

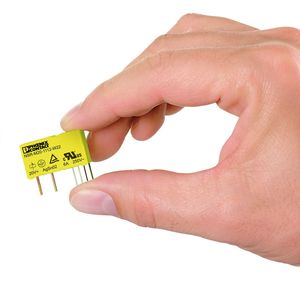

Mit den neuen Sicherheitsrelais in 6 bzw. 12 mm Baubreite können bis zu 70% Platz beim Aufbau von Sicherheitsfunktionen eingespart werden.
Mit den neuen Sicherheitsrelais in 6 bzw. 12 mm Baubreite können bis zu 70% Platz beim Aufbau von Sicherheitsfunktionen eingespart werden. (Bild: Phoenix Contact)

Im Falle eines Falles müssen sichere Koppelrelais dafür sorgen, dass das Signal garantiert zwischen Steuerung und Aktor übertragen wird. Phoenix Contact bietet jetzt zwei neue Baureihen insbesondere für den Einsatz in der Prozessindustrie: Die neue Familie PSR Mini bietet höchste Sicherheit ab sechs Millimeter Baubreite, das PSR-PC50 – als ein Vertreter dieser Baureihe – ermöglicht das sichere Einschalten von Aktoren gemäß SIL 3.

Sicherheitsrelais finden sich heute in vielen Anlagen der Prozess- und Maschinenbauindustrie. Sie werden insbesondere dort eingesetzt, wo hohe Lasten direkt zu schalten sind oder eine potenzialfreie Weitergabe sicherheitsrelevanter Signale zur Entkopplung verschiedener Potenziale erreicht werden soll. Ein Sicherheitsrelais verfügt über speziell verstärkte Bauteile und ein optimiertes Kontaktöffnungsverhalten, um die Gefahr des Kontakt-verschweißens zu reduzieren und so im Gefahrenfall ein Öffnen der Kontakte sicherzustellen.

Wichtigstes Merkmal dieser Elementarrelais sind vor allem die zwangsgeführten Kontakte: Jedes Relais verfügt dabei über mindestens einen Öffner und einen Schließer. Über eine Mechanik wird gewährleistet, dass Öffner und Schließer nicht gleichzeitig geschlossen oder geöffnet sein können. So kann ein geschlossener Schließer über den zwangsläufig geöffneten Öffner elektrisch erkannt werden, Fehler wie ein nicht öffnender Schließer-Kontakt sind damit sicher detektierbar.

Sicher Schalten auf kleinstem Raum

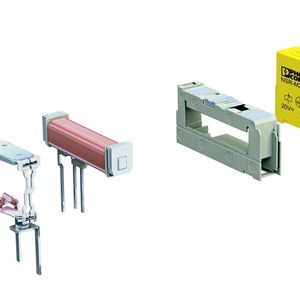

Aufgrund dieser klassischen Bauweise war eine Miniaturisierung der Elementarrelais bisher nur bedingt möglich – das Rastermaß von 22,5 Millimeter stellte in der Folge lange Zeit die Standard-Baubreite der Sicherheitsrelaismodule dar. Phoenix Contact hat jetzt allerdings mit der PSR-Mini-Familie ein neues zwangsgeführtes Elementarrelais auf den Markt gebracht, das sich durch geringen Platzbedarf, niedrigen Energieverbrauch und hohe Systemverfügbarkeit auszeichnet.

Je nach Baureihe verfügen die neuen Sicherheitsrelais über eine Baubreite von lediglich 12 oder sogar 6 Millimetern. So ermöglichen die Module eine Platzersparnis bis zu 70 Prozent im Vergleich zu klassischen Sicherheitsrelais-Lösungen. Dennoch verfügt es über die gleichen Leistungsdaten wie klassische Elementarrelais mit Zwangsführung. So ist der Schließerkontakt für einen maximalen Dauerstrom von 6 A ausgelegt, damit lassen sich auch große Lasten zuverlässig schalten. Das Sicherheitsrelais kann dank eines umfangreichen Zulassungspakets u.a. direkt im Ex-Bereich der Zone 2 montiert werden.

Die Relaisfamilie PSR Mini umfasst derzeit bereits 28 verschiedene Komponenten mit speziellen Lösungen für den Einsatz im Maschinenbau und der Prozesstechnik. Sowohl ein- als auch zweikanalige Geräte mit und ohne Querschlusskennung, optional mit automatischem oder manuell überwachtem Start einschließlich Meldeausgang, der beispielsweise zur Diagnose an einer Steuerung verwendet werden kann, decken das gesamte Anforderungsspektrum ab. Besonderes Augenmerk wurde der erhöhten Kompatibilität zu sicheren Systemen (SIS) und einer erheblichen Vereinfachung der normativ geforderten Wiederholungsprüfung geschenkt.

Auch für die PSR-Mini-Familie sind entsprechende Termination Carrier erhältlich. So besteht mit den neuen Geräten die Möglichkeit, Systemverkabelungslösungen für eine schnelle, fehlerfreie Inbetriebnahme und Anbindung ins Feld zu nutzen.

Mehr zum gemäß SIL3 einsetzbaren Koppelrelais PSR-PC50 erfahren Sie auf der nächsten Seite.
