Hicad mit neuen Funktionen

| Redakteur: Anke Geipel-Kern

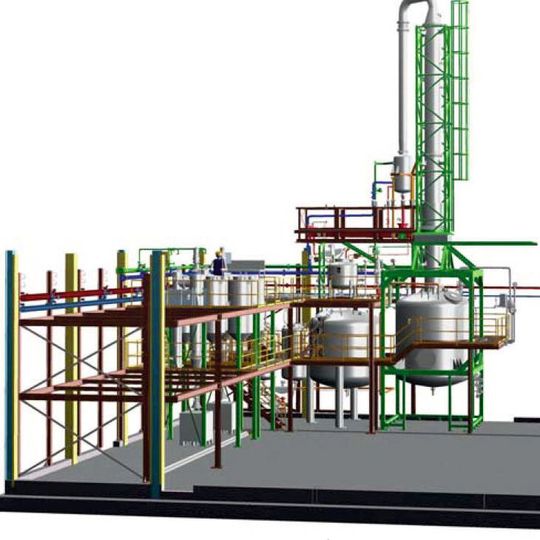

Anlagenkonstruktion mit Komponenten aus dem Stahlbau.
Anlagenkonstruktion mit Komponenten aus dem Stahlbau. (Bild: Technisch Tekenburo Somers)

Die neue Version der CAD Software Hicad wurde erweitert und verbessert. Der Hersteller ISD Software und Systeme hat vor allem an den Funktionalitäten und der Darstellungsweise geschraubt.

Von ISD Software und Systeme gibt es die Version 2016 der CAD-Software Hicad. Erweitert und verbessert wurden sowohl die Anlagenbaufunktionen als auch die Funktionalitäten für die Erstellung des R&I-Schemas. Neue Bauteilvarianten haben die Entwickler aufgenommen, u.a, Lisega-Rohrhalterungen PG4, Apparatestutzen nach DIN 28115 sowie ASME 16.5-LWN, außerdem weitere Flansche. Das Vorlagenformat für die Ausgabe von Stücklisten in Excel wurde mit mehr Ausgabemöglichkeiten versehen. Zudem ist es nun möglich, über eine Excel-Tabelle individuelle Vorlagen für die Stücklisten zu erzeugen. Verbessert haben die Entwickler auch die Darstellungsweise z.B. ist die Funktionalität der Steigungsdreiecke deutlich erweitert worden. Außerdem sind die isometrischen Darstellungen der Rohrleitung besser lesbar als in der Vorgängerversion. Rohrleitungen sind einfacher auswählbar und der aktuell geladene 3D-Aufstellungsplan kann mit dem geladenen R+I-Schema gekoppelt werden. Was gibt es neues bei den Funktionen zur Erstellung des R+I-Schemas? Die bisher fest programmierte Übertragung von Dialogtexten kann auf eine konfigurierbare Übertragung umgestellt werden. Es gibt jetzt z.B. Definitionen von DMO-Filtern und DMO-Vorlagen für die Kennzeichnung nach DIN und KKS. Die Datenmaskenobjekte sind nun hierarchisch aufgebaut. Änderungen wurden ebenfalls an den Textparametern der Dialogtexte vorgenommen sowie bei den Verbindungen zwischen Rohr, Signal und Antrieb. Hannover Messe: Halle 6, Stand K29
