Schaltschrank

Flügeltüren für den Ex-Bereich

| Redakteur: Kristin Breunig

Die Expressure-Technologie wird von R. Stahl jetzt auch in Schaltschränken mit zwei Flügeltüren angeboten.

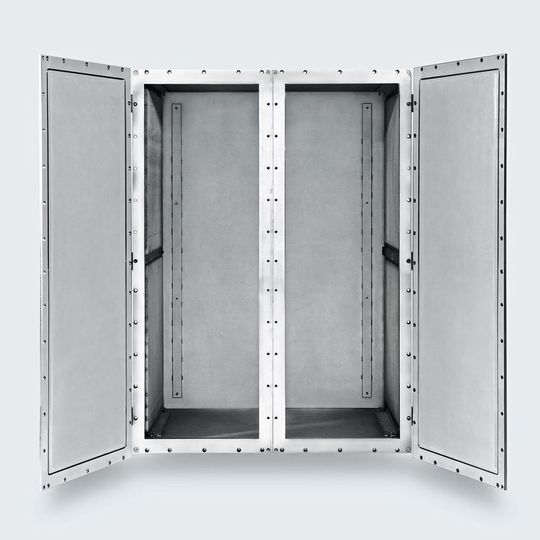

Die Expressure-Technologie wird von R. Stahl jetzt auch in Schaltschränken mit zwei Flügeltüren angeboten. (Bild: R. Stahl)

Die Ex d-Schaltschrankreihe Expressure hat Zuwachs bekommen. R. Stahl bietet jetzt auch eine Doppeltür-Variante an. Installation und Wartungsarbeiten sollen so erleichtert werden.

Durch die zwei Türflügel kann der Schaltschrank nun selbst an beengten Standorten voll geöffnet werden und sichert zudem den freien Zugang zu Flucht- und Rettungswegen. Expressure ermöglicht erstmals den Einsatz leichter, dünnwandiger explosionsgeschützter Schaltschränke mit gut zugänglichem, ungeteiltem Innenraum, der sogar ausreichend Einbauplatz für Transformatoren und Frequenzumrichter bietet.

Expressure-Schaltschränke können ein identisches Einbauvolumen zu vielen herkömmlichen industriellen Schaltschränken und Steuerkästen zur Verfügung stellen. Deshalb lasse sich oft ohne zusätzliches Engineering das Layout elektrischer Steuerungen und Verteilungen in den Ex-Bereich übernehmen. Die Doppelflügeltüren mit Mittelsteg sind so konstruiert, dass sich Türrahmen und Steg einfach demontieren lassen. Dies erleichtert Bestückung und Installation sowie Anschluss- und Wartungsarbeiten. Auch die Montageplatten lassen sich komplett aus den Schränken nehmen.

Expressure-Schaltschränke sind als Zündschutzart „Druckfeste Kapselung Ex d“ zertifiziert, weisen aber eine neue Bauweise auf: Sie sind mit speziellen Edelstahldrahtgeweben in den Wänden ausgestattet, die im Explosionsfall durchströmt werden können. So wird der Druck sicher in die Umgebung abgeführt und der innere Druckanstieg auf weniger als ein bar begrenzt. Außen über dem Spezialgeflecht angebrachte Berstscheiben schützen das Schrankinnere gemäß IP66 vor Staub und Feuchtigkeit. Aktuell bietet R. Stahl vier Expressure-Schaltschrankmodelle mit Abmessungen von 300 x 400 x 200 mm bis 1000 x 1400 x 700 mm an.
