Condition-Monitoring-Plattform Fernwartung bis in den Schaltschrank

Redakteur: Dr. Jörg Kempf

Mit dem IM18-CCM50 stellt Turck eine kompakte Condition-Monitoring-Schaltzentrale zur einfachen Montage im Schaltschrank vor. Dabei können sowohl die Informationen der integrierten Sensoren zum Erfassen von Türschluss, Feuchte und Temperatur sowie die Daten von externen Sensoren und Messgeräten verwendet werden, die sich über analoge und digitale Schnittstellen einbinden lassen.

Firmen zum Thema

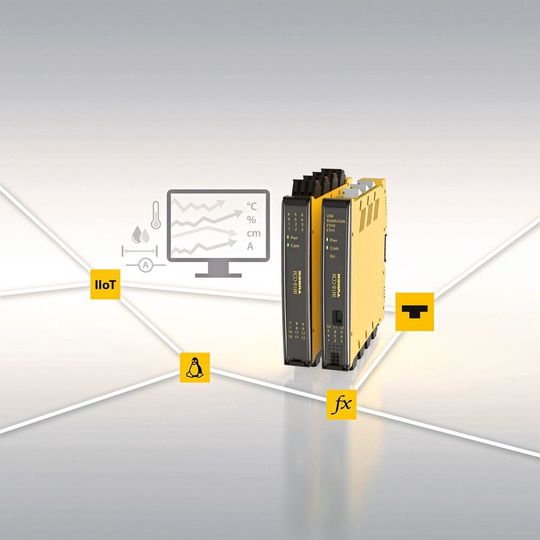

Die IM18-CCM-Plattform bietet OEMs differenziert Möglichkeiten für effiziente Zustandsüberwachung von Maschinen und Anlagen.
Die IM18-CCM-Plattform bietet OEMs differenziert Möglichkeiten für effiziente Zustandsüberwachung von Maschinen und Anlagen.
(Bild: Hans Turck)

Neben zwei Analogeingängen (mA oder V) bietet das Modul zwei digitale Ein-/Ausgänge sowie einen Relaisausgang, etwa zum Ansteuern von Signalleuchten, und einen USB-2.0-Host zum Anschließen eines Massenspeichers oder Funk-Adapters. Über eine Add-on-Schnittstelle sind weitere Geräte wie das IM18-CCM51 zur Strommessung für 12 Kanäle Wechselstrom mit bis zu 600 A anschließbar. Die Datenübertragung und Spannungsversorgung der IM18-CCM-Module erfolgt über den Rückwandbus.

Mit diesem Funktionsumfang ist die IM18-CCM-Plattform ideal für Maschinen- und Anlagenbauer, die ihren Kunden ausgereifte Condition-Monitoring-Funktionen anbieten möchten. Im Betrieb ist so auch eine Fernwartung durch den OEM bis in den Schaltschrank des Anwenders möglich. Das offene Linux-Betriebssystem (Debian) ist optimiert zur Installation eigener Analyseprogramme. Durch seine zwei unabhängigen Ethernet-Schnittstellen verbindet das IM18-CCM mühelos die OT- und die IT-Welt. Protokollseitig kommuniziert das Gerät über TCP/IP, Modbus TCP und HTTP. Weitere Ethernet-basierte Protokolle sind jederzeit nachträglich installierbar.

Die IM18-CCM50-Reihe ergänzt Turcks CCM-Plattform um eine leistungsstarke IIoT-Plattform für Condition Monitoring und weitere IT-Anwendungen. Das IM18-CCM40 ist eine flexible, offene Condition-Monitoring-Lösung, ebenfalls zum direkten Anschluss an IT-Systeme. Zur einfachen Nachrüstung bestehender Anlagen ist das IM12-CCM mit seinen Auswerte- und Überwachungsfunktionen ideal, das per IO-Link an Automatisierungssysteme angebunden wird.
