Klärschlamm-Trocknung Eine Tonne Klärschlamm für maximal 8 Euro getrocknet

Redakteur: Dipl.-Ing. (FH) Tobias Hüser

Mit „Ökodry“ steht ab sofort ein Verfahren zur Trocknung von entwässertem Klärschlamm und verwandten Stoffen zur Verfügung: Der Schubkeilbodentrockner des deutschen Herstellers Fliegl bietet eine technisch interessante Alternative zu herkömmlichen Lösungen wie Band-, Solar- oder Scheibentrocknern.

Anbieter zum Thema

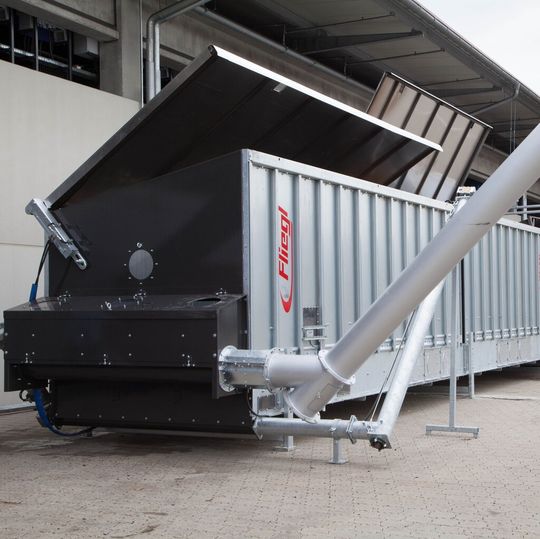

„Ökodry“, ein hocheffizientes Verfahren zur wirtschaftlichen Trocknung von entwässertem Klärschlamm und verwandten Stoffen.
„Ökodry“, ein hocheffizientes Verfahren zur wirtschaftlichen Trocknung von entwässertem Klärschlamm und verwandten Stoffen.
(Bild: Fliegl)

Burghausen – Im Durchlaufverfahren ermöglicht die Technik einen hohen Wirkungsgrad: Je nach Größe und Auslegung der Anlage ist eine thermische Leistungsaufnahme von rund 80 kW/h bis zu 500 kW/h realisierbar. Der maximale Durchsatz liegt bei 1 t pro Stunde, was einer Jahresleistung von bis zu 8000 t entspricht. Die Trocknungskosten pro Tonne betragen dabei lediglich vier bis acht Euro.

Schubkeile sorgen für einen optimalen Materialfluss innerhalb der Maschine. Dafür sind lediglich drei Getriebemotoren notwendig. Entsprechend gering ist der Aufwand bei Konstruktion und Wartung. Über ein verstellbares Schotttor lässt sich die Fließhöhe des Materialteppichs regulieren. Von unten durch ein Schlitzbrückenblech zugeführte Warmluft kann das Trocknungsgut so optimal erreichen. Das Ergebnis ist ein klumpenfreies, körniges Substrat mit bis zu 85 % Trockensubstanz.

Die Beschickung mit entwässertem Klärschlamm kann sowohl in Chargen als auch kontinuierlich erfolgen. Je nach Einsatz-Situation lässt sich die Anlage also entweder per Radlader beschicken oder auch direkt in Produktionsprozesse einbinden. Das getrocknete Substrat kann über eine angeflanschte Hochförderschnecke oder eine schwenkbare Auslaufrutsche in Kipper, Container etc. überladen und dann zur weiteren Verarbeitung bzw. Nutzung abtransportiert werden.

Konsequent robuste Konstruktion

Die aktuelle Anwendung zur Trocknung von Klärschlamm basiert auf dem ursprünglich für Hackschnitzel konzipierten Ökodry-System von Fliegl. Wie dieses zeichnet sich auch die Klärschlamm-Version durch eine konsequent robuste Konstruktion aus: Das Gehäuse entspricht in Abmessungen und Aufbau einem ISO-Container. Neben vollverzinktem oder gepulvertem Blech ist auch eine Ausführung in Edelstahl verfügbar. Bei Normlängen von wahlweise 12,6 m, 9,6 m oder 6,6 m sind Container-Volumina von 12 m3 bis 27 m3 lieferbar. Entsprechend einfach ist der Transport per LKW. Eine Aufstellung im Freien ist problemlos möglich.

Die Warmluftzufuhr für das Trocknungssystem erfolgt über eine separate Energienutzungszentrale, ebenfalls mit Container-Gehäuse. Diese nutzt und verwertet Wärmeenergie, z.B. aus dem Kläranlagen-Faulturm oder auch aus Biogasanlagen, Blockheizkraftwerken und anderen Warmwasserquellen. Hochwertige Komponenten wie Radialgebläse, Frequenzumformer, Umwälzpumpe, Heizregister und Heizungstechnik sorgen für einen kontinuierlichen Lufteintrag mit Vorlauftemperaturen bis 110 °C. Die direkte Verbindung zwischen der Energienutzungszentrale und dem Container ist entweder über einen kastenförmigen Einzelkanal oder über DN300-Schlauchanschlussstutzen möglich.

Eine übergeordnete Speicherprogrammierbare Steuerung (SPS) erlaubt den Zugriff auf sämtliche Anlagenteile, auch aus der Ferne. Prozessparameter wie Geschwindigkeit, Fließhöhe, Luftdruck und Temperatur lassen sich damit präzise und anwendungsspezifisch regeln.
