Überlastschutz für hygiene-sensible Anwendungen Hygienische Sicherheitskupplungen verhindern kostspielige Maschinenschäden

Anbieter zum Thema

J. Engelsmann AG

Meister Strömungstechnik GmbH

LDT Dosiertechnik GmbH

Kompakte Sicherheitskupplungen in Hygienic Design trennen Antriebsstränge bei Überlast innerhalb kürzester Reaktionszeit. Mit Drehmomenten von 2 bis 900 Nm und korrosionsbeständigem Edelstahl eignen sie sich für anspruchsvolle Einsatzbedingungen in Pharma, Medizintechnik und Verpackungsindustrie.

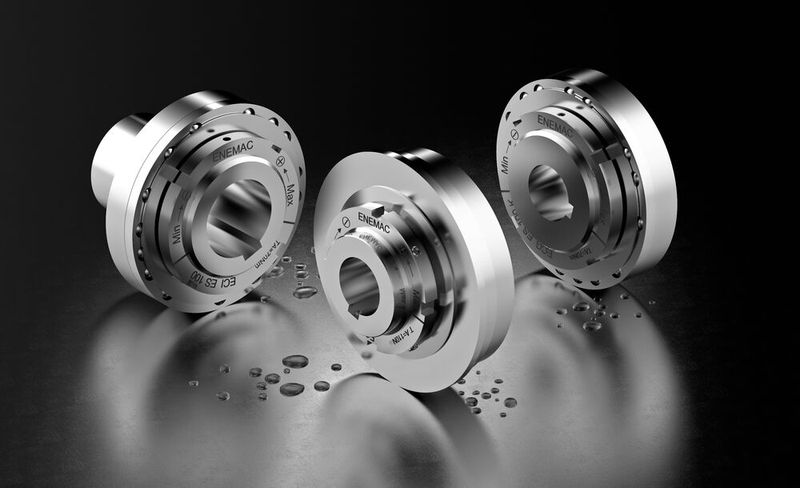

Enemac Sicherheitskupplungen aus Edelstahl bieten Überlastschutz durch präzise Drehmomentbegrenzung. Im Fehlerfall trennen sie den Antriebsstrang mechanisch innerhalb kürzester Reaktionszeit, wodurch kritische Drehmomentspitzen sowie schädliche Massenträgheitskräfte effektiv vermieden werden. Dies verhindert kostenintensive Ausfallzeiten und Maschinenschäden. Die Überlastkupplungen zeichnen sich durch spielfreie Drehmomentübertragung, präzise und stufenlos einstellbare Ausrückmomente sowie ein automatisches Wiedereinrücken nach Störungsbeseitigung aus.

Drehmomentbegrenzung im Hygienic Design

Die verschiedenen Ausführungen im Hygienic Design erfüllen die strengen Richtlinien der pharmazeutischen Industrie und eignen sich gleichermaßen für Anwendungen in der Medizintechnik und in Reinräumen. Gefertigt aus hochwertigen rostfreien Edelstählen der Werkstoffklassen A2 und A4, gewährleisten die Sicherheitskupplungen eine hohe Korrosionsbeständigkeit und Prozesssicherheit – auch unter anspruchsvollen Einsatzbedingungen.

Bildergalerie

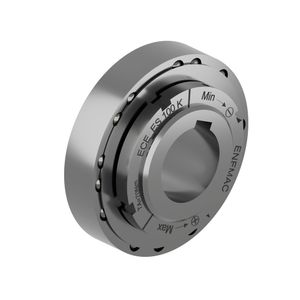

• Aufgrund der kompakten, axialen Bauweise der hygienischen Sicherheitskupplung ECE_ES Maßstäbe eignet sie sich besonders für beengte Einbausituationen. Die robuste Konstruktion mit einer minimalen Anzahl an Einzelkomponenten soll ein zuverlässiges und präzises Schaltverhalten garantieren. Standardmäßig verfügt die Kupplung über einen Rastpunkt pro 360°; auf Wunsch sind Varianten mit mehreren Rastpunkten erhältlich. Die Drehmomentübertragung erfolgt über eine Passfedernutverbindung, wobei Abtriebselemente wie Kettenräder, Zahnscheiben oder Flansche an der Antriebswelle montiert und mit dem Flanschring verschraubt werden können. Das Produktprogramm umfasst 14 Baugrößen mit einem einstellbaren Drehmomentbereich von 2 bis 900 Nm und deckt somit ein breites Anwendungsspektrum ab.

• Des Weiteren hervorzuheben ist die Type ECI_ES, die mit einer extra breiten Lagerstelle ausgestattet ist. Diese Bauweise erleichtert den Anbau breiter Zahnriemenscheiben, Kettenräder oder Zahnräder, wie sie häufig in Förder- und Verpackungsanlagen verwendet werden. Die präzise Drehmomentbegrenzung wird durch hochwertige Tellerfedern gewährleistet, welche große Einstellbereiche ermöglichen, ohne dass ein Wechsel der Tellerfedern erforderlich ist. Die Einstellbereiche reichen bei 14 Baugrößen ebenfalls von 2 bis 900 Nm.

• Der Drehmomentbegrenzer ECR, ebenfalls konzipiert für indirekte Antriebe, ermöglicht stufenlos einstellbare Ausrückmomente zwischen 15 und 350 Nm. Er besteht sowohl außen als auch im Innenbereich (Tellerfeder) aus rostfreiem Edelstahl. Die Rastkugeln sind mit einer NSF-zertifizierten Lebensdauerschmierung versehen. Diese gekapselte Sicherheitskupplung eignet sich optimal für schmale Anbauteile wie Zahnscheiben, Gelenkwellen oder Bauteile mit Anschlussflansch. Ihre kompakte Bauweise ermöglicht einen platzsparenden Einbau. Die Type ist in fünf Baugrößen verfügbar, für Drehzahlen bis zu 3000 min^-1 ausgelegt und für einen Temperaturbereich von -30 °C bis +150 °C einsetzbar.
