Ultraschalldurchflussmessung Von tragbar bis ex-geschützt – Clamp-On-Ultraschalldurchflussmesser

Redakteur: Dr. Jörg Kempf

Katronic, Spezialist für Clamp-On-Ultraschalldurchfluss-Messgeräte, hat für explosionsgefährdete Bereiche und Medien ein Atex-zertifiziertes System entwickelt, das eine sichere und genaue Messung auch in den Ex-Zonen 1 und 2 ermöglicht. Vorgestellt wird das neue Gerät auf der Hannover Messe 2014.

Firmen zum Thema

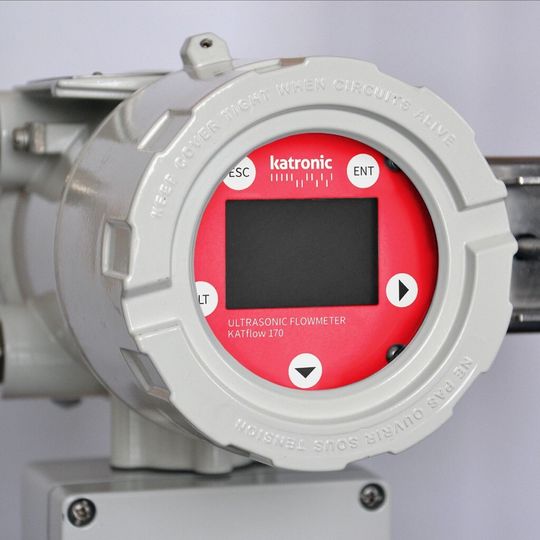

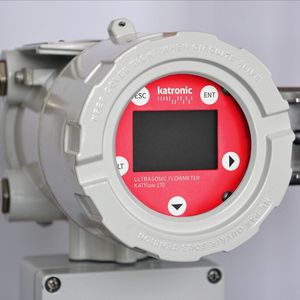

Der Katflow 170 mit seinem gekapselten Gehäuse und der Bedienung per Magnetstift ist speziell auf explosionsgefährdete Bereiche ausgelegt.
Der Katflow 170 mit seinem gekapselten Gehäuse und der Bedienung per Magnetstift ist speziell auf explosionsgefährdete Bereiche ausgelegt.
(Bild: Katronic)

Wesentliches Merkmal des neuen Katflow 170-Durchflussmessgeräts ist sein druckgekapseltes Gehäuse aus epoxidbeschichtetem Aluminium, das eventuell entstehende Funken sicher im Inneren einschließt. Das besonders korrosionsbeständige Material widersteht dabei auch schwierigen Umgebungsbedingungen dauerhaft, so dass der Ex-Schutz langfristig gewährleistet wird. Selbst zur Eingabe von Befehlen muss die Kapselung nicht geöffnet werden, stattdessen erfolgt die Steuerung mittels magnet-empfindlicher Tasten hinter Glas, die mit einem entsprechenden Magnetstift bedient werden. Zusätzlich werden für die Sensorik vergussgekapselte Wandlerpaare der Schutzart IP 68 verwendet. Das gesamte Messsystem besitzt so die Atex-Zertifizierung für die Ex-Zonen 1 und 2.

Berührungs- und eingriffslose Messung per Ultraschall

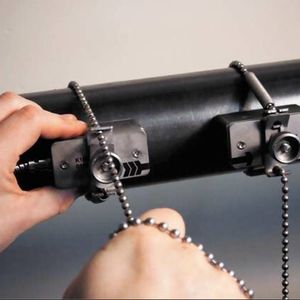

Die beiden zur Messung benötigten Ultraschallsensoren werden – wie bei allen Katronic-Geräten – einfach von außen an das betreffende Rohr geklemmt und sind so innerhalb weniger Minuten einsatzbereit. Ein Eingriff in das Rohr mit Produktionsstillstand oder Umbaumaßnahmen sind nicht nötig.

Bildergalerie

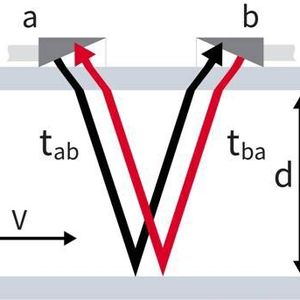

Die Ultraschallköpfe senden und empfangen dann Signale sowohl in als auch gegen die Flussrichtung, wobei sich durch die Fließbewegung zwischen beiden Richtungen ein Zeitunterschied in der Übertragung ergibt. Aus dieser Laufzeitdifferenz bestimmt das System die Strömungsgeschwindigkeit und errechnet unter Bezugnahme auf Außendurchmesser und Wandstärke des Rohres das Durchflussvolumen.

Die Auflösung liegt dabei bei 0,25 mm/s, die Messgenauigkeit der Fließgeschwindigkeit bei bis zu ±0,5 % des Messwerts. Für präzise Ergebnisse bei schwierigen Medien oder Prozess-Bedingungen stehen auch Geräte mit zwei Messkanälen zur Verfügung, die im Zwei-Pfad-Modus an einem Rohr die doppelten Daten erheben können, sich aber ebenso zur parallelen Messung an zwei Rohren verwenden lassen.

Geeignet ist der Katflow 170 für Rohrdurchmesser von 10 mm bis über 3000 mm und Temperaturen von -50 bis +115 °C. Gemessen werden können fast alle flüssigen Medien mit einem Gas- oder Feststoffanteil von unter 10 %. Auch Anwendungen, in denen hohe Drücke erfordert werden, können problemlos umgesetzt werden, da die Sensorik, anders als mechanische Zähler, nicht dem Innendruck des Mediums ausgesetzt wird.

Die erhobenen Werte werden in der gewählten Einheit auf einem LCD-Display übersichtlich angezeigt und im bis zu 100 000 Datensätze fassenden, internen Speicher dokumentiert. Gleichzeitig bieten verschiedene Schnittstellen, darunter Modbus, USB und auf Wunsch auch Hart, die Möglichkeit zur Echtzeit-Datenübertragung an das jeweilige Prozessautomationssystem.

Darüber hinaus sind die Durchflussmesser von Katronic mit einem Display mit Oszilloskop-Funktion ausgestattet, das die Analyse des Ultraschallsignals und damit eine Diagnose des Messvorgangs erlaubt. So kann die Ursache für etwaige Störungen, etwa durch einen zu hohen Feststoffanteil, schnell und zuverlässig eingeschätzt werden.

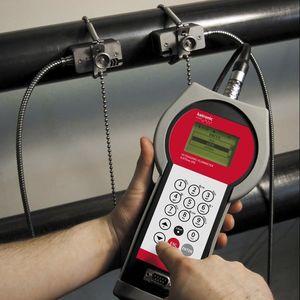

Mehr zu einem tragbaren Durchflussmesser für den flexiblen Einsatz erfahren Sie auf der nächsten Seite.
