Armaturen-Automatsierung Probennahme sicher geregelt

| Redakteur: Dominik Stephan

Stellantriebshersteller Auma bietet eine neue Automatisierungslösung für Multiport-Armaturen, wie sie in der Öl- und Gasindustrie für die Probenahme eingesetzt werden. Da das Umschalten von einem Port auf den nächsten eine präzise Positionierung der Armatur erfordert, stellt diese Anwendung höchste Ansprüche an den Antrieb.

Firmen zum Thema

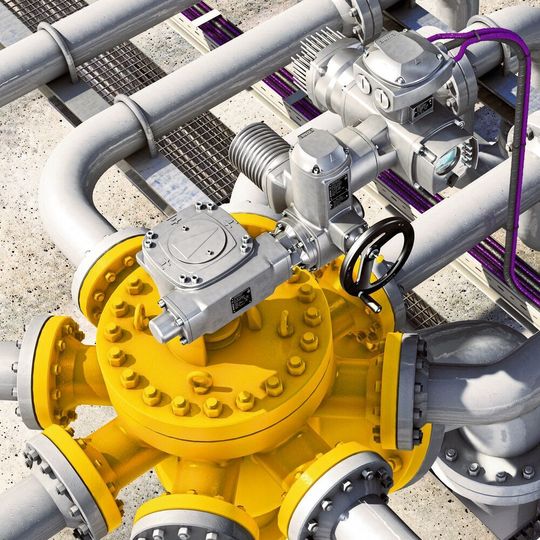

Mit einer Positioniergenauigkeit von 0,3 Grad und besser bei gleichzeitig kurzer Stellzeit erfüllt die Auma-Automatisierungslösung für Multiport-Armaturen die derzeit anspruchsvollsten Anforderungen auf dem Markt.
Mit einer Positioniergenauigkeit von 0,3 Grad und besser bei gleichzeitig kurzer Stellzeit erfüllt die Auma-Automatisierungslösung für Multiport-Armaturen die derzeit anspruchsvollsten Anforderungen auf dem Markt.
(Bild: Auma)

Dabei nutzt Auma die drehzahlvariablen Stellantriebe Savex, mit denen bis zu 16 verschiedene Ports angefahren werden können. Dank der regelbaren Drehzahl sind höchste Positioniergenauigkeiten von 0,3 Grad und besser bei gleichzeitig kurzen Stellzeiten möglich. Multiport-Armaturen mit integriertem Lift-Plug-Design werden ebenfalls unterstützt. Auma hat zudem die Unterstützung für Multiport-Armaturen auf weitere Kommunikationsprotokolle ausgeweitet: Zusätzlich zu Profibus DP, Modbus RTU und Modbus TCP/IP ist jetzt auch die Ansteuerung über Foundation Fieldbus möglich.

Bei hohen Drücken und hohen Temperaturen werden häufig Multiport-Armaturen mit integriertem Lift-Plug-Design eingesetzt. Dies stellt noch höhere Ansprüche an die Antriebslösung, da zwei verschiedene Bewegungen koordiniert werden müssen: Der Stellkörper muss zunächst aus seinem Sitz angehoben werden, bevor auf den gewünschten Port umgeschaltet werden kann. Hierfür wird ein zweiter Stellantrieb benötigt. Auma bietet hier eine clevere und gleichzeitig einfache Lösung bestehend aus zwei Stellantrieben in Master-Slave Konfiguration. Gegenüber dem Leitsystem verhalten sie sich wie ein einziger Antrieb. Die beiden intelligenten Stellantriebs-Steuerungen übernehmen die Koordination des gesamten Bewegungsablaufs und der Verriegelungsfunktion.
