Doppeltwirkende & einfachwirkende pneumatische Antriebe

Stell- und Schwenkantriebe Neue pneumatische 90°-Schwenkantriebe

01.08.2023 Quelle: Pressemitteilung KSB Lesedauer: 1 min

Anbieter zum Thema

Die doppelt- und einfachwirkenden pneumatischen Antriebe der Baureihe Actair Evo und Dynactair Evo sind für die Betätigung aller Arten von Schwenkarmaturen, wie Absperrklappen und Kugel- sowie Kükenhähne vorgesehen. Ausgelegt sind die Antriebe für den Einsatz in der Wasseraufbereitung, der Abwasserbehandlung, der Energieerzeugung, der allgemeinen Industrie, der Raffinerietechnik sowie dem Schiffbau.

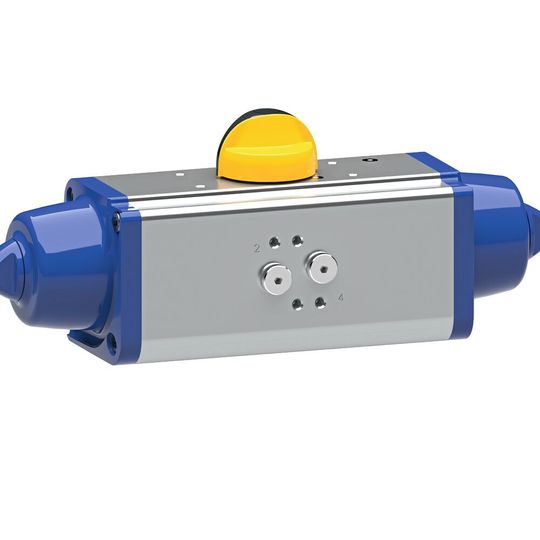

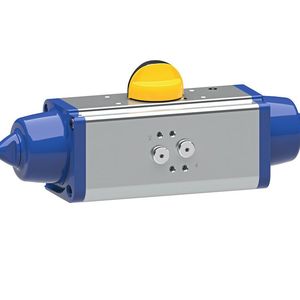

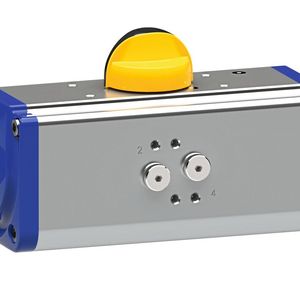

Die doppelt- und einfachwirkenden pneumatischen Antriebe der Baureihen Actair Evo und Dynactair Evo der KSB-Gruppe
(Bild: KSB SE & Co. KGaA)

Die als Doppelkolbenantriebe ausgeführten Einheiten können mit Druckluft nach ISO 8573-1 von drei bis acht bar betrieben werden, erklärt Hersteller KSB. Das maximale Drehmoment beträgt bei der doppeltwirkenden Baureihe 8.000 Nm und bei der einfachwirkenden Variante 4.000 Nm. Die maximalen Umgebungstemperaturen sollten zwischen –50 ° C und +150 ° C liegen. Da die Antriebe auch für den Einsatz im maritimen Umfeld einsetzbar sind, verfügen sie über die Schutzart IP68. Das bedeutet, sie bleiben bei einer Überflutung rund 169 Stunden bis zu einer Tiefe von 30 Metern wasserdicht.

Die pneumatischen Anschlüsse entsprechen den NAMUR Vorgaben. Um die erforderlichen Steuergeräte aufzubauen, hat jeder Antrieb Schnittstellen entsprechend den Normen der VDI/VDE 3845. Die Verbindung zur Armatur erfolgt über ISO-Montageschnittstellen nach ISO 5211. Mit ihrem Scotch-Yoke-Mechanismus liefern diese pneumatischen Stellantriebe ein variables Drehmoment, wobei das Spitzendrehmoment beim Schließen der Armatur wirksam ist.

Bildergalerie

Standardmäßig ist jeder Antrieb mit einer Stellungsanzeige und mit einstellbaren mechanischen Anschlägen ausgestattet. Die Gehäuse sind aus einer eloxierten Aluminiumlegierung und werkseitig mit silikonfreiem Fett geschmiert. Dank Ihrer genormten Schnittstellen können die Antriebe mit Magnetventilen, Stellungsreglern und diversen digitalen und analogen Steuereinheiten an übergeordnete Leitsysteme angebunden werden.
