Exzenterschneckenpumpen

Berührungslose Mengenmessung – hygienisch und verschleißfrei

| Redakteur: Dr. Jörg Kempf

Die Geschäftsführer Heinz (links) und Jürgen Lutz präsentierten die berührungslose Mengenmessung als ein Messe-Highlight auf der Achema.
Die Geschäftsführer Heinz (links) und Jürgen Lutz präsentierten die berührungslose Mengenmessung als ein Messe-Highlight auf der Achema. (Bild: Lutz Pumpen)

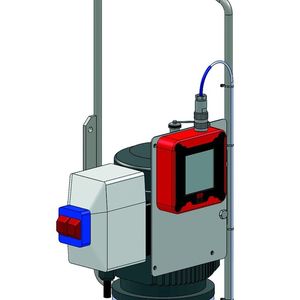

Lutz hat sein Durchflusszählerprogramm zum Fördern viskoser und hygienischer Medien mit einem anwendungsorientierten Lösungskonzept ausgebaut. Für die Exzenterschneckenpumpen der Baureihe B70V-D wurde ein Tragbügel mit integriertem Impulssensor für eine indirekte Mengenmessung entwickelt.

Die berührungslose Messweise ist sowohl für hygienische Anwendungen in der Food-, Pharma- und Kosmetikindustrie als auch für Applikationen mit zähfließenden, klebenden und feststoffhaltigen Medien im industriellen Umfeld besonders interessant. Erfahrungsgemäß stoßen herkömmliche volumetrische Durchflusszähler in diesem Umfeld schnell an ihre Grenzen, während andere Messverfahren häufig aufwändig und/oder nicht für den ortsbeweglichen Einsatz geeignet sind.

Die berührungslose Mengenmessung mit Impulssensor ist eine zuverlässige Alternative. Hier erfolgt die Mengenmessung – hygienisch und verschleißfrei – ohne direkten Kontakt mit dem Fördermedium. Dem rotierenden Verdrängerprinzip folgend, verläuft die Kennlinie einer Exzenterschneckenpumpe annähernd linear. Dadurch ist es möglich, die geförderte Flüssigkeitsmenge der Pumpe über die Anzahl der Wellenumdrehungen zu ermitteln.

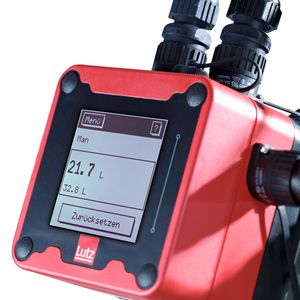

Über einen Impulsgeberring werden magnetische Impulse der rotierenden Motorwelle berührungslos auf den Impulssensor übertragen. Die erfassten Impulse werden in der Lutz-Bedieneinheit BE10 ausgewertet und anhand des vorab ermittelten Kalibrierfaktors als geförderte Durchflussmenge über das Display ausgegeben.

Durch Hinzunahme des Relaismoduls RM10 und entsprechender Verbindungskabel kann das System auch als Ab-/Umfüllstation mit Mengenvorwahl (Batchfunktion) genutzt werden. Alternativ lassen sich die Reed-Impulse auch über kundenseitige Auswerteeinheiten und externe Steuerungen auswerten. Alle strom-/datenführenden Elemente befinden sich an der Motor-/Tragbügeleinheit. Das Pumpwerk ist per Schnellverschluss von dieser lösbar und lässt sich so reinigen und desinfizieren.
