Weltweit erste Fluorpolymer-Up-Cycling-Anlage Kunststoff-Up-Cycling statt Deponie – Neues Leben für Fluorpolymere

Von Wolfgang Ernhofer

Anbieter zum Thema

Neue Anlage produziert Kunststoffe aus End-of-Life-Produkten – Dyneon hat den Kreislauf geschlossen. Das Chemieunternehmen hat im bayerischen Burgkirchen eine Anlage in Betrieb genommen, mit der sich erstmals die Abfälle wertvoller Materialien aus Fluorpolymeren wiederaufbereiten lassen.

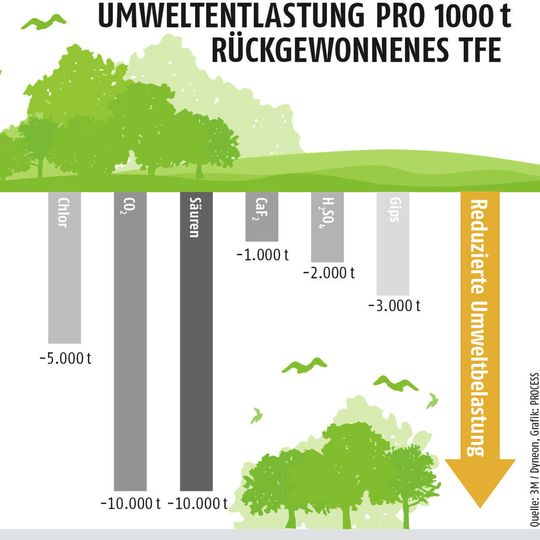

Das Up-Cycling-Verfahren spart Rohstoffe und Energie und entlastet so die Umwelt.
Das Up-Cycling-Verfahren spart Rohstoffe und Energie und entlastet so die Umwelt.
(Quelle: Dyneon/3M; Grafik: PROCESS)

Wenn die DBU ein Fluorchemieprojekt fördere, wüsste man, dass es sich dabei um etwas außergewöhnliches handeln muss, erzählt Monika Willert-Porada. Die Professorin der Universität Bayreuth hat die Forschungsvorarbeit für die Up-Cycling-Anlage geleitet. Die Pilotanlage im Industriepark Gendorf, hat mit den kleinen Versuchen im Labor aber nur noch das Verfahren gemeinsam. Die Dimensionen sind ganz andere: 500 t perfluorierter Polymere kann die Anlage im Jahr up-cyclen. Die Investitionssumme für die Pilotanlagen in Burgkirchen betrug rund sechs Millionen Euro. Sogar das Bundesministerium für Umwelt hat das Projekt mit knapp einer Million Euro unterstützt.

Fluorpolymere sind äußerst hitzeresistent und werden unter anderem als Dichtungs- und Beschichtungsmaterial eingesetzt. Das Anwendungsspektrum reicht von der Bratpfanne über die Architektur bis hin zum Astronautenanzug. Hergestellt wird das Material aus dem wertvollen Rohstoff Flussspat. Neben weiteren Vorteilen, ist der positive Einfluss des neuen Verfahrens auf die Umwelt vielfältig: Zum einen wird die natürliche Ressource Flussspat gespart, was u.a. zu weniger Bergbau, Schwertransporten und Einsatz von Chemikalien führt. Zum anderen sparen Hersteller von Fluorpolymer-Materialien Energiekosten. Die Umweltbelastung sinke zudem, weil die Materialien künftig nicht mehr verbrannt oder deponiert werden müssen.

Bildergalerie
Bildergalerie mit 26 Bildern

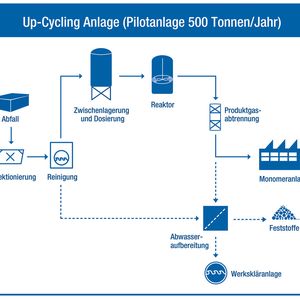

Die neue Pilotanlage integriert sich in die bestehenden Fluorpolymer-Produktionslinien von Dyneon und setzt Pyrolyse zur Zersetzung der perfluorierten Polymere ein. Dabei werden gasförmige Monomere zurückgewonnen, welche zunächst aufgereinigt und dann der Produktion zur Herstellung neuer Materialien zugeführt werden. In der ersten Phase wird die Anlage vollfluorierte Polymere, wie z.B. PTFE, PFA, FEP, verarbeiten, und in der zweiten Phase zusätzlich PTFE-Compounds, die Füllstoffe enthalten.

„Ziel ist eine großtechnische Produktionsanlage“– Nachgefragt bei Dr. Thorsten Schwalm, Projektleiter Up-Cycling bei Dyneon in Burgkirchen
Nachgefragt bei Dr. Thorsten Schwalm, Projektleiter Up-Cycling bei Dyneon in Burgkirchen

? Wie lange hat es gedauert ein funktionierendes Verfahren zu entwickeln?

Schwalm: Insgesamt hat es 25 Jahre gedauert. Eine erste Patentanmeldung erfolgte 1993. Erste Baumaßnahmen einer Recycling-Anlage fanden wenige Jahre später statt, wurden aber aufgrund neuer Prioritäten mit einer anderen Zielrichtung fortgeführt. Ein weiterer Meilenstein des Projekts war die Kooperation mit einem südafrikanischen Unternehmen um die Jahrtausendwende. Diese führte zu wichtigen Erkenntnissen hinsichtlich des Verfahrens sowie zu weiteren Patentanmeldungen.

? Mit welchen weiteren externen Partnern hat Dyneon zusammengearbeitet?

Schwalm: Die Zusammenarbeit mit der Universität Bayreuth sowie dem Non-Profit-Forschungsinstitut Invertec begann im Jahr 2005 und war sehr entscheidend für das Gelingen des Projekts. Auch die Förderung der Deutschen Bundesstiftung Umwelt in allen Projektphasen bis 2010 war ausschlaggebend. Denn bei einem Projekt dieser Größe benötigte Dyneon Mitstreiter, die die Vision teilen. Dazu zählt auch das Bundesumweltministerium, das den Bau der Anlage mit knapp einer Million Euro unterstützte. Heute arbeitet die Up-Cycling Anlage nicht nur nachhaltig, sondern auch wirtschaftlich, weil sich mit ihr der Rohstoff Flussspat und Energiekosten einsparen lassen.

? Ist es geplant, weitere, bzw. größere Up-Cycling-Anlagen zu bauen?

Schwalm: Die Pilotanlage kann bis zu 500 Tonnen jährlich verarbeiten. Ziel ist es, mit den aus dem Betrieb der Pilot- anlage gewonnenen Erkenntnissen eine großtechnische Produktionsanlage zu konzipieren und zu bauen. Das wird noch einige Jahre dauern.

? Wo soll diese entstehen und was sind dabei die größten Herausforderungen?

Schwalm: Die Anlage wird auch am Standort Burgkirchen im Industriepark Werk Gendorf gebaut werden. Die größten Herausforderungen sind zum einen die technische Umsetzung sowie das Scale-Up in den größeren Maßstab und zum anderen muss ein funktionierendes Netzwerk für das Sammeln und die Logistik von vollfluorierten Polymerabfällen mit dem Ziel vorhanden sein, dass diese nicht mehr deponiert oder verbrannt werden.

? Was ist ihr Ziel für die Zukunft des Verfahrens?

Schwalm: Ziel ist es, alle vollfluorierten Polymerabfälle inklusive der entsprechenden Compounds up-cyclen zu können und das etablierte Verfahren dann auf teilfluorierte Polymerabfälle zu übertragen.

Der Prozessablauf

Bislang gab es keine Möglichkeit, die Werkstoffe wiederzuverwerten. Sie wurden nach Gebrauch verbrannt oder deponiert. Künftig wird das 3M-Tochterunternehmen Dyneon bis zu 500 t Fluorpolymerabfälle pro Jahr nahezu vollständig wiederaufbereiten. Fachleute sprechen von „Up-Cycling“: Im Gegensatz zum klassischen Recycling kann das Chemieunternehmen mit seiner Anlage die wertvollen Grundstoffe zur Herstellung neuer Fluorpolymere in hoher Ausbeute und entsprechender Reinheit gewinnen. In der Fluorpolymerwelt werden diese Neustoffe, die noch keinen Verarbeitungsprozess durchlaufen haben, auch als ‚virginales‘ PTFE, PFA oder FEP bezeichnet.

In dem neuen Hochtemperatur-Recyclingverfahren werden die vollfluorierten Polymere, bevorzugt Produkte nach dem Ende ihres Lebenszyklus, nach Durchlaufen einer Zerkleinerungsstufe bei Temperaturen über 600 °C in ihre Monomere zurückgespalten. Dies sind dieselben chemischen Bausteine, aus denen die Polymere bei ihrer Herstellung produziert worden sind. Hauptsächlich entstehen bei der Pyrolyse Tetrafluorethylen (TFE) und Hexafluorpropylen (HFP), wobei die Wiedergewinnungsrate 90 bis 95 % beträgt. Dieses Gasgemisch wird dann in den Reinigungstrakt der Monomeranlage eingespeist und zusammen mit dem Rohgas der Monomerproduktion destillativ aufgereinigt.

Das Hauptprodukt der Monomersynthese, TFE, wird dabei mit einer 6-Neuner-Reinheit gewonnen, es enthält 99,9999 % TFE. Daher unterscheiden sich die Folgeprodukte, unabhängig ob es sich hierbei um PTFE-Produkte, Fluorthermoplaste oder Elastomere handelt, in keiner Weise von den Ausgangswerkstoffen. Ein Novum in diesem Bereich: Produkte nach dem Erreichen des Endes ihres Lebenszyklus werden in Neuprodukte überführt.

Bildergalerie
Bildergalerie mit 26 Bildern

Ein weiterer Schritt ist das Up-Cycling von PTFE-Compounds. Dafür gab es bis jetzt keine sinnvolle oder technisch machbare Lösung. Sie sind Werkstoffe, bei denen die Fluorkunststoffe noch zusätzlich Füllstoffe enthalten. Typische Füllstoffe in diesem Bereich sind Glasfasern, Glaskugeln, Kohle, Graphit und Ruß. Auch in den Fällen, in denen bisher technisch ein Recycling möglich wäre, scheiterte zumeist die Umsetzung an der fehlenden Möglichkeit, Recyclate – mit den bekannten Nachteilen – wegen fehlender Akzeptanz wieder in den Markt zurückzuführen. Das nächste Projekt in Burgkirchen ist die Aufbereitung dieser Compounds.

Hand in Hand

„Wir sind der Universität Bayreuth und Invertec für die hervorragende Zusammenarbeit, die anwendungsorientierte Forschung und das außergewöhnliche Engagement sehr dankbar. Außerdem wissen wir die finanzielle Unterstützung des Bundesministeriums für Umwelt und der Deutschen Bundesstiftung Umwelt sehr zu schätzen. Ohne diese Hilfe wäre ein Projekt dieser Dimension am Standort Burgkirchen niemals möglich gewesen”, erklärt Burkhard Anders, Geschäftsführer von Dyneon. Er verrät, dass es die Idee dazu schon seit 25 Jahren gibt und sein Vorgänger Dr. Günther Kämpf diese vorangetrieben habe: „Gute Ideen brauchen ein gutes Management, die sie vorantreiben.“

Jetzt Newsletter abonnieren

Verpassen Sie nicht unsere besten Inhalte

Mit Klick auf „Newsletter abonnieren“ erkläre ich mich mit der Verarbeitung und Nutzung meiner Daten gemäß Einwilligungserklärung (bitte aufklappen für Details) einverstanden und akzeptiere die Nutzungsbedingungen. Weitere Informationen finde ich in unserer Datenschutzerklärung.

Aufklappen für Details zu Ihrer Einwilligung

„Die Anlage und der dazugehörige Prozess werden das Denken und Handeln von uns allen ändern. Was einst als ein nutzloser Abfallstrom betrachtet wurde oder allenfalls als Nebenprodukt mit geringem Nutzen, ist nun ein wertvolles Material”, sagt Dr. Klaus Hintzer, Corporate Scientist bei 3M und Ideengeber des Verfahrens. „Ich bin überzeugt davon, dass auch dadurch Fluorpolymer-Materialien weiter an Bedeutung gewinnen werden.“
