Höheres Drehmoment für Ganzstahl-Lamellenkupplung

| Redakteur: Kristin Breunig

Die N-Arpex deckt einen Durchmesser bis 988 mm und ein Drehmoment bis 2.000.000 Nm ab. Eingesetzt wird sie u.a. für den Antrieb von Pumpen, Lüftern, Kompressoren, Generatoren, Turbinen und Papier- und Druckmaschinen.
Bildergalerie: 1 Bild

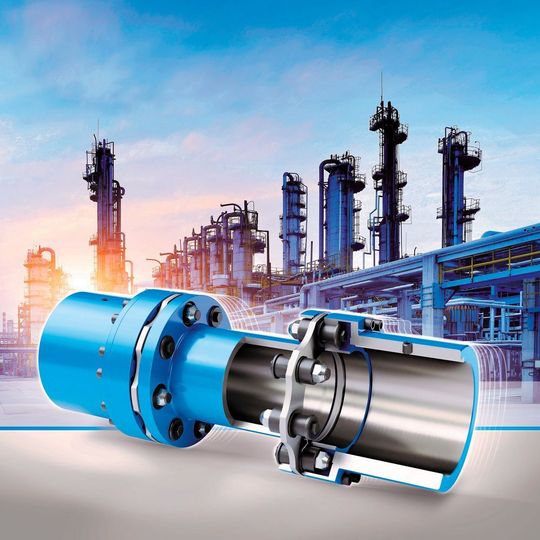

Die N-Arpex deckt einen Durchmesser bis 988 mm und ein Drehmoment bis 2.000.000 Nm ab. Eingesetzt wird sie u.a. für den Antrieb von Pumpen, Lüftern, Kompressoren, Generatoren, Turbinen und Papier- und Druckmaschinen. (Bild: Flender)

Kleinere Kupplung, höheres Derhmoment – Flender komplettiert seine N-Arpex Kupplung mit zwei weiteren Ausbaustufen.

Mit der Einführung der neuen Ausbaustufen mit acht und zehn Verschraubungspunkten deckt die N-Arpex einen Durchmesser bis 988 mm und ein Drehmoment bis 2.000.000 Nm ab. Durch die kompakte Bauart und eine vergrößerte Bohrungskapazität wird zudem ein Baugrößensprung möglich. Eine kleinere Kupplung überträgt ein höheres Drehmoment im Vergleich zum Vorgängermodell Arpex. So optimiert Flender weiter das Preis-Leistungs-Verhältnis. Die drehstarre Ganzstahl-Lamellenkupplung eignet sich u.a. in der Petrochemie und Wasser- und Abwassertechnik für den Antrieb von Pumpen, Lüftern und Kompressoren.

Eine neue, kompaktere Flender Konusverschraubung für die Lamellenpakete soll eine leichte und schnelle Montage der N-Arpex Kupplungen speziell im hohen Drehmomentbereich ermöglichen.

Mit den beiden neuen N-Arpex Kupplungen führt Flender einen Baukasten ein, der die Anzahl der verfügbaren Varianten erhöht und gleichzeitig die Anzahl der Bauteile reduziert. Die drei Standard-Baureihen des Vorgängers Arpex verschmelzen bei der N-Arpex zu einer Baureihe. Diese ist für eine explosionsfähige Umgebung gemäß Richtlinie 2014/34/EU ausgelegt und erfüllt die Anforderungen der API610/ISO 13709 und API671/ISO 10441. Die Ganzstahlkupplungen sind für Temperaturen bis zu -50 °C konzipiert.

Die Drehmomentübertragung bei gleichzeitigem Versatzausgleich zwischen den zu verbindenden Maschinen erfolgt spielfrei, drehstarr und biegeelastisch. Der Versatzausgleich kann in axialer, winkliger und radialer Richtung erfolgen. Die Lamellenpakete der N-Arpex Kupplungen sind aus nicht rostendem Federstahl, unterliegen keinem Verschleiß und sind somit wartungsfrei, so Flender.
