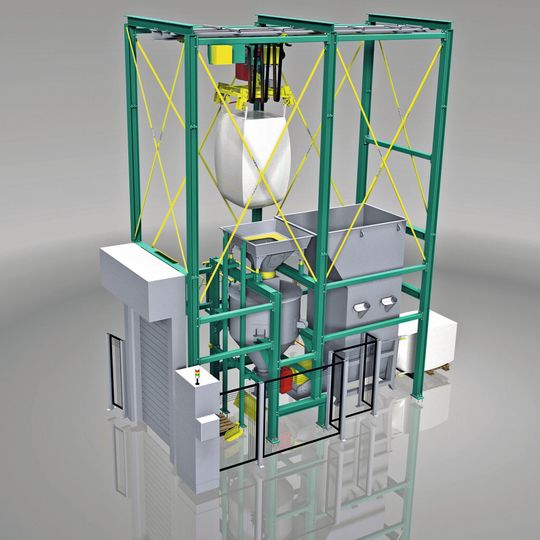

Big Bags Vollautomatische Entleeranlage für Big Bags

Ein Graphitproduzent hat im vergangenen Herbst eine vollautomatische Big Bag Entleeranlage von Emde Industrie-Technik für Pechgranulat in Betrieb genommen. Das System steht am Anfang eines Herstellungsprozesses für isotonisch gepressten Graphit.

Anbieter zum Thema

J. Engelsmann AG

WAM GmbH

EMDE Industrie-Technik GmbH Gesellschaft für Rationalisierung und Verfahrenstechnik mbH

Zu Beginn der Entleerung wird der Big Bag durch ein Schnelllauftor in die Einhängeposition gebracht und die vier Tragschlaufen in die Spezial-Traverse eingehangen. Nach dem Schließen des Tores von außen wird der Automatikmodus gestartet und der Big Bag mit einem Elektrokettenzug in die Entleerposition gehoben. Durch das Absetzen auf ein Kreuzmesser mit Aufstechspitze wird der Big Bag Boden annähernd faserfrei aufgeschnitten.

Ein Zwischenbehälter nimmt den kompletten Big Bag Inhalt auf. Über ein nachfolgendes gekapseltes Fördersystem wird das Produkt in Lagerbehälter gefördert, in denen es für die weitere Verarbeitung vorgehalten wird. Der leere Big-Bag wir im nächsten Schritt in die Abwurfposition zum Big Bag Verdichter transportiert und selbsttätig aus der Traverse gelöst. Dieses wird über das Öffnen (Aufschwenken) der Lasthaken mit einem elektrisch betätigten Linearzylinder realisiert.

Der leere Big Bag fällt in den Schneckenverdichter, wird durch die degressiv und konisch ausgebildete Verdichterschnecke erfasst und über Kniehebelspanner in einen angehangenen Presssack hinein komprimiert. Durch das Auswerten der Entleerzyklen wird dem Bediener am Bedienpanel ein notwendiger Wechsel des Presssacks angezeigt. Anschließend fährt der Elektrokettezug mit Traverse wieder in die Einhängeposition zurück und der Ablauf beginnt erneut.

(ID:42496908)
