Hygienisches Schüttguthandling Integriertes Vakuumfördergerät sorgt für blitzblanke Big-Bag-Befüllung

Um hochsensible pulverförmige Produkte der Lebensmittel- und Pharmaindustrie hygienisch und staubfrei aus einem Reaktor in flexible Gebinde zu befördern, müssen Big-Bag-Abfüllstationen hohe Anforderungen erfüllen. Neben Atex- und FDA-Konformität ist eine integrierte Vakuumförderung von entscheidender Bedeutung. IB Verfahrens- und Anlagentechnik hat eine entsprechende Abfüllanlage entwickelt.

Anbieter zum Thema

J. Engelsmann AG

WAM GmbH

Dec Deutschland GmbH

IB Verfahrens- und Anlagentechnik GmbH & Co. KG

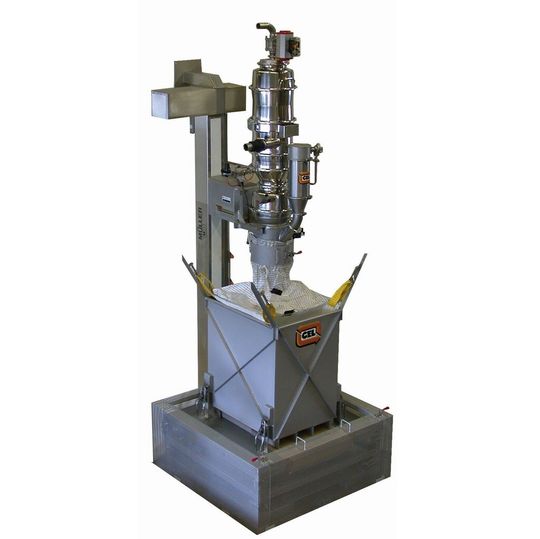

Die neue Big-Bag-Abfüllstation vereint eine Reihe von Schüttgutsystemkomponenten zu einer funktionellen Einheit. Zu den zentralen Bauteilen zählen ein Vakuum-Fördergerät, ein Big-Bag-Andockstutzen als pneumatische Blähklemme und ein Schwallluftfilter, den man pneumatisch abreinigen kann.

Eine Vertikal-Hubsäule mit Geräteträger, Vibrationsböden mit einem abnehmbaren Formkasten für kundenspezifische Gebinde und ein Wägesystem mit eichfähiger Verwiegung und Schnittstellen zu Prozessleitsystem, Qualitätssicherung und Etikettendrucker sind die weiteren Hauptbestandteile der Anlage. Alle Komponenten sind lückenlos dokumentiert, in der geforderten Edelstahlqualität gebaut und Atex- sowie FDA-konform.

Befüllt, verdichtet und verwogen

Der Ablauf der Befüllung beginnt mit dem Vakuum, das von einer Gebläsestation ausgehend mit einer mechanischen Vakuumpumpe intermittierend taktweise erzeugt wird. Es saugt das Produkt aus dem bauseitigen Reaktor in das Fördergerät. Anschließend fließt das Schüttgut über die Entleerklappe und den Andockstutzen in den angeschlossenen Big-Bag. Die verdrängte Staubluft kann durch einen Schwallluftfilter entweichen.

Ist das Produkt entleert, schließt die Bodenklappe, und ein neuer Förderzyklus kann beginnen. Das Füllgewicht im Big-Bag kann jetzt abgewogen und über ein Wägeterminal zwischengespeichert werden. Daraufhin signalisiert die Verwiegeeinheit einem Vibrationstisch, dass das abgefüllte Produkt zur Verdichtung bereit steht. Über eine Pneumatik wird der Vibrationstisch von den Wägezellen abgehoben. Im Anschluss verdichtet die Vibration des Tisches das Produkt im Big-Bag.
