Absperrklappe Wenn es drauf ankommt: Wasser sicher absperren

Quelle: Pressemitteilung Ebro Armaturen 1 min Lesedauer

Anbieter zum Thema

EBRO ARMATUREN Gebr.Bröer GmbH
GEMÜ Gebrüder Müller Apparatebau GmbH & Co. KG
Müller DrumTec GmbH
AUMA Riester GmbH & Co. KG

Mit der Absperrklappe WS112 will Armaturenspezialist Ebro der Wasserwirtschaft ab sofort eine doppelt exzentrische Klappe für Wasseranwendungen von der Verteilung über Transport bis zur Wasseraufbereitung bieten. Das Seal-on-Disc-Design der Doppelflansch-Armatur soll eine beidseitig leckagefreie Abdichtung ermöglichen.

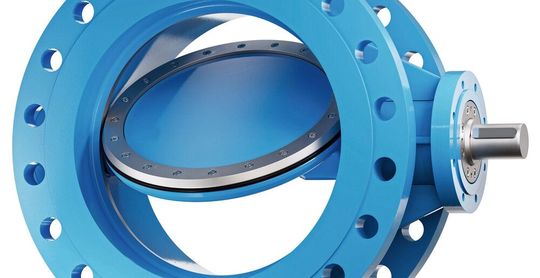

Neu im Ebro-Portfolio: die WS112 für Wasseranwendungen steht ab sofort zur Verfügung.(Bild: Ebro Armaturen)
Neu im Ebro-Portfolio: die WS112 für Wasseranwendungen steht ab sofort zur Verfügung.
(Bild: Ebro Armaturen)

Durch die doppelt exzentrische Konstruktion mit polygonaler Welle wird Reibung reduziert und Verschleiß minimiert, so die Entwickler. Ebenso sichert dieses Konstruktionsprinzip einen minimalen Kraftaufwand für die Betätigung. Die WS112 ist damit nach Herstellerangaben gut geeignet für Rohrleitungen, über die große Wassermengen transportiert werden, so zum Beispiel in Abwassersystemen oder für Meerwasserentsalzungsanlagen. Das Polygonprofil der Welle sorgt für eine optimierte Kraftübertragung von der Welle auf die Scheibe. Bolzen oder Stifte, die die Welle mit der Scheibe verbinden, sind damit überflüssig und das Polygonprofil sichert eine formschlüssige Verbindung: ein perfektes Funktionsprinzip für Armaturen, die nur selten, 1- bis 2-mal im Jahr, betätigt werden. Das Dry-Shaft-Design mit Präzisionslagern, O-Ringen und geschlossenen Scheibennaben gewährleistet zudem einen dauerhaften Korrosionsschutz.

Darüber hinaus sorgt das Konstruktionsprinzip der Doppelexzenterklappe dafür, dass die Scheibe schnell aus Dichtung und Sitzring herausfährt – so werden Reibung und Verschleiß minimiert. Im Reparaturfall sorgt die Konstruktion für einen einfachen Austausch des Dichtrings, der über einen weiteren Ring auf der Schreibe verschraubt ist. Schrauben lösen, Ring entfernen, Dichtung austauschen: fertig. Die Beschichtung der Klappe aus Epoxidharz bietet optimalen Korrosionsschutz.

Die Ebro WS112 gibt es ausschließlich in Doppelflansch-Bauweise in den Nennweiten DN 100 bis DN 1600. Größere Nennweiten sind auf Anfrage erhältlich. Die Armatur ist lieferbar in den Druckstufen PN 10, 16, 25 und PN 40 und in den Baulängen EN 558-1 Serie 14 und Serie 13, DIN 3202 F4 und F16. Das Gehäuse besteht aus Grauguss (GG) oder Sphäroguss (GGG 40 lackiert). Neben den elektrischen Antrieben sind für die WS112 auch weitere Betätigungsvarianten möglich, so sind etwa auch Schubkurbelgetriebe verfügbar.
