Klare Anforderungen in den aktuellen GMP-Regularien und weitere geltende Vorgaben definieren, wie ein Reinraum beschaffen sein muss. In der praktischen Umsetzung treffen sie auf die Bedürfnisse des Auftraggebers und müssen bei der Systemauswahl beachtet und in der Ausführung vor Ort berücksichtigt werden. Eine Vorgehensweise bei der Realisierung von Reinraumdecken erläutert Ronny Töpfer, Projektingenieur bei Glatt Ingenieurtechnik, Weimar.

Was bei der Konzeption von Türen, Verglasungen und Wänden im Reinraum gilt, spielt natürlich auch bei der Reinraumdecke eine große Rolle: Alle planerischen Fragen müssen vor der Umsetzung eines Umbau- oder Neubauprojektes sorgfältig aufgearbeitet und in enger Zusammenarbeit mit dem Kunden geklärt werden. Als Teil des Konzepts sollten Fragen rund um die Installationen im Zwischendeckenbereich wie einzusetzende Leuchten, Deckeninstallationen und Luftauslässe bereits früh abgestimmt sein.

Reinraumplanung

Auf die Details kommt es an: Reinräume planen, aber richtig!

Entscheidend ist, dass alle beteiligten Gewerke eng in den Planungsprozess eingebunden werden. Glatt Ingenieurtechnik setzt beispielsweise auf eigene Inhouse-Fachleute für die Bereiche HVAC, EMSR, Prozess, Schwarz- und Reinmedien. So können alle Gewerke ohne Reibungsverluste direkt koordiniert werden. Bei Einbeziehung externer Dienstleister ist es geboten, diese so eng wie möglich in die Projektstrukturen zu integrieren.

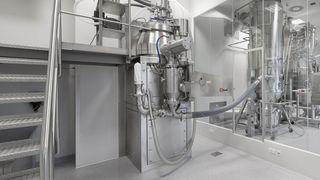

Bildergalerie

Deckensysteme und ihre Anwendungsbereiche

Bei Reinraumdeckensystemen unterscheidet man im Wesentlichen zwischen Tragrasterdecken, Klemmkassettendecken und Paneeldecken. Sie werden in der Regel ab Reinraumklasse ISO 8 genutzt. Für mindere Reinraumbereiche ist der Einsatz von Trockenbau und reinraumgerechten Anstrichen denkbar. Wie bei den Wandsystemen gilt es auch hier, die Dichtheit durch minimalen Fugenanteil zu gewährleisten.

Reinraumplanung

Reinraum-Design: Worauf Sie bei Türen, Verglasungen, Wänden und Einbauten achten sollten

Die Ausführung von Reinraum-Paneeldecken ist ähnlich der des Wandpaneelsystems. Je nach Lieferant gibt es freitragende, begehbare Decken bis zu einer Spannweite von sechs Metern, was die Fugenzahl minimiert. Dank integrierter Profile lassen sich auch solche großformatigen Elemente leicht an der Rohbaudecke oder an Stahlbau-Unterkonstruktionen befestigen. Leuchten und Auslässe werden bequem vor dem finalen Einbau angebracht. Das Nachrüsten von Einbauten ist hier im Gegensatz zu den anderen Systemen nur bedingt und mit größerem Aufwand möglich.

Die Frage ob die Decken begehbar oder nicht begehbar sein sollen ist ein wichtiger Aspekt. Bei Paneel- und Tragrasterdecken ist die Begehbarkeit auf Wunsch möglich. So kann auf zusätzliche Gangways oder andere Konstruktionen verzichtet werden. Die Tragfähigkeit ist jedoch bei allen Systemen begrenzt. Sie dient eher zu Wartungszwecken und nicht zur Aufnahme von Rohrhalterungen oder anderen Lasten im Zwischendeckenbereich.

Systemabhängige Gestaltungsmöglichkeiten

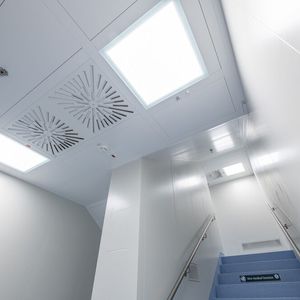

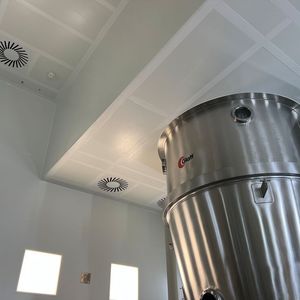

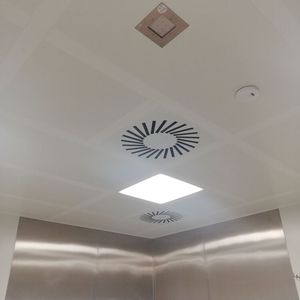

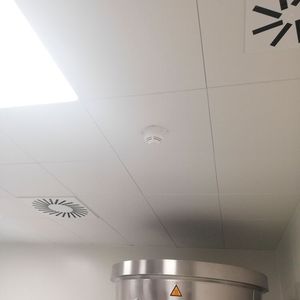

Tragrasterdecken bestehen aus einem herstellerspezifischen, flexiblen Rastersystem mit Strangpressprofilen. Die Breiten der Stege sind je nach Hersteller unterschiedlich, wobei sich Einbauten, beispielsweise Drucksensoren, ab einer Breite von 80 Millimeter gut integrieren lassen. Die Deckenfelder gibt es in gängigen Größen wie z. B. 625 Millimeter mal 625 Millimeter, so dass dort auch Reinraumleuchten und Luftauslässe ohne zusätzliche Fugen eingebaut werden können. Der Markt bietet aber auch eine Reihe weiterer Größen oder Sondermaße an. Klemmkassettendecken sind nicht begehbare, abgehängte Metalldecken. Wie bei den anderen Systemen können Leuchten und Luftauslässe auch hier nahezu flächenbündig in das System integriert werden.

Reinraum-Waschplatz

Waschplatz für den Reinraum: Es geht auch ohne Fugen

Die bereits erwähnte Dichtheit der Decke spielt eine tragende Rolle. Analog zu den Reinraumwänden können die Fugen im Deckenspiegel mit reinraumgerechtem Silikon abgedichtet werden. Bei Klemmkassettendecken wird nicht silikoniert, da diese nur in niedrigeren Reinraumklassen verbaut werden sollten. Neben dem Silikonieren der Decken können auch Trockendichtungen eingesetzt werden.

Hier ist mit dem Auftraggeber im Vorfeld abzustimmen, in welchen Intervallen beispielsweise die Reinraumdecken geöffnet werden müssen. Eine Silikondichtung muss jedes Mal erneuert werden, wohingegen die Trockendichtung oberhalb der Fugen verlegt wird und bei Öffnung der Decke nicht ausgetauscht werden muss. Ein Nachteil der Trockendichtung ist die höhere Leckage-Rate sowie ein konstruktiv bedingter kleiner Spalt.

Enge Abstimmung in der Konzeptphase

Bereits während der Konzeption des Reinraumes sollte in enger Abstimmung mit dem Kunden und dem Architekten gearbeitet werden, wobei man im Gegensatz zu einem Neubau beim Umbau natürlich an die architektonischen Gegebenheiten gebunden ist. Die räumlichen Anforderungen und lichten Raumhöhen werden in der Regel durch den Kunden und seine Projektanforderungen bestimmt.

Hier kann der Reinraumplaner selten eingreifen, da räumliche Bedingungen und Equipmentgrößen vom Prozess vorgegeben werden. Einflussgrößen, die die Architektur vorgibt, können zum Beispiel Behältermaße oder der Einbau von Hubsäulen sein. Teilweise kann man mit sogenannten Deckendomen arbeiten, um das eigentliche Reinraumvolumen effizient zu verkleinern. Je größer das Reinraumvolumen ist, desto höher sind die Anforderungen an das Luftmanagement mit entsprechend steigenden laufenden Kosten.
