Reinraum Klasse 7 für unter 5000 Euro Mobiler Luftwäscher erzeugt Reinraumbedingen

Der in Deutschlag gefertigte Luftwäscher Metoclean Clair erzeugt Reinraumbedingungen 100 m2 Klasse 10.000 (Klasse 7) für weniger als 5000 €. Die Luftwäscher sind bis auf den Filterwechsel wartungsfrei, zu 100% ozonfrei und erzeugen weder statische Ladungen noch Schimmelsporen.

Anbieter zum Thema

Hirschmann Laborgeräte GmbH & Co. KG

ROTRONIC MESSGERÄTE GMBH

Endress+Hauser (Deutschland) GmbH+Co. KG

Asmetec GmbH

Die Raumwäscher Metoclean Clair saugen die Raumluft rundum 360° an, reinigen sie in den speziellen Filtereinheiten und geben sie zu 99,9% gereinigt wiederum rundum an die Raumluft ab. Die G4F7-Patronen-Filter arbeiten bis Partikelgröße 0,3 μm, die HEPA-Filter-Einheiten bis 0,1 μm. Die Geräte arbeiten zu 100% ozonfrei und erzeugen keine statische Ladungen oder Schimmelsporen. Viele andere Luftwäscher arbeiten mit statischer Aufladung, die in hohem Maße Ozon erzeugt, auf das viele Menschen empfindlich reagieren.

Die Geräte sind - bis auf den gelegentlichen Filterwechsel – wartungsfrei. Sie sind auf Rollen gelagert und können bequem verschoben werden. Zum Filterwechsel etwa alle 1 bis 2 Jahre werden die Geräte einfach aus dem Reinraum gerollt. Die von ASMETEC in Deutschland gefertigten Luftwäscher arbeiten mit einem speziell für diese Geräteserie entwickelten Radiallüfter, der bei einem Luftstrom von bis zu 2500 m³/h einen Geräuschpegel von nur ca. 60 db entwickelt. Die Motorleistung ist elektronisch regelbar. In einem bereits gereinigten Raum kann die Drehzahl auf ein Minimum reduziert werden, wobei der Geräuschpegel auf ca. 25 db sinkt.

Geräte in zwei Größen ausgestattet mit unterschiedlichen Filtertypen

Die Metoclean Clair Geräte gibt es derzeit in 2 Größen: CLAIR-2500 für Räume bis ca. 300 m³ und CLAIR-1500 für Räume bis ca. 200 m³. Das stabile Gehäuse besteht im Wesentlichen aus gebürstetem Edelstahl. Die Geräte können mit verschiedenen Filtertypen ausgestattet werden. Für die üblichen Anwendungen wie z.B. beim Belichten, Plotten, Laserbohren, Siebdruck, Multilayer-Aufbau wird der preiswerte G4F7-Filter empfohlen, der aus 2 hintereinander geschalteten Filtereinheiten mit unterschiedlichen Filterklassen besteht. Der äußere Grobstaubfilter hält alle Partikel bis zu ca. 50 μm fest, während die innere Filtereinheit mit ca. 10 m² Filterfläche Partikel bis 0,3 μm einfängt. Optional können auch HEPA, ULPA und Aktivkohlefilter zur Geruchsbeseitigung geliefert werden.

Für weniger als 5000 € lässt sich mit dem CLAIR-2500 ein beliebig geschlossener Raum bis 300 m³ (oder ca. 100 m2) in einen Klasse 10.000 Reinraum (alte Norm) bzw. ISO–Klasse 7, Norm ISO 14644 wandeln. Auch bei bestehender fest installierter Luftfilteranlage kann Metoclean Clair die Feinstaubbelastung der Raumluft weiter reduzieren und die Lebensdauer der Filtereinheiten deutlich verlängern.

Staubpartikel können erhebliche Produktionsschäden verurschen

Staubpartikel ab 0,1 μm brauchen in einem geschlossenen Raum ohne Luftbewegung bis zu 20 Stunden, um von der Decke zum Boden zu fallen. Bei Luftbewegung kann dies erheblich länger dauern. Die Partikel ziehen sich gegenseitig an und verbinden sich zu größeren Partikeln bis zu 5 μm und mehr (Amalgam-Effekt).

Dies kann dann zu erheblichen Produktionsschäden gerade beim Belichten oder Beschichten führen. Insbesondere beim Laserbohren entstehen sehr viele Feinstaubpartikel, weil a das Material verdampft wird. Diese Partikel können sich auf der Laseroptik niederschlagen und diese sehr schnell so beschädigen, dass die teure Optik ausgetauscht werden muss.

Der größte Verschmutzer im Reinraum ist der Mitarbeiter selbst. Unpassende, oder ausgetragene Reinraumkleidung, Straßenschuhe, Privatkleidung, fehlender Kopf- und Fußschutz, fusselnde Kleidung usw. tragen erheblich zur Kontaminierung des Reinraums bei. Abrieb von Materialien und Rollen oder Geräten, Papiere, Wischtücher bringen Feinstaub in die Raumluft. Mitarbeiter und Besucher verlieren Haare und Hautschuppen. Undichte Türen, Fenster und Schleusen lassen ungehindert Staubpartikel eindringen. Letztlich sind es die Reinraumfilter selbst, die erheblich zur Verschmutzung beitragen, wenn sie nicht rechtzeitig ausgetauscht werden.

Anwendungen in der Leiterplatten- und Baugruppenfertigung:

Beim Belichten oder Plotten von Filmen genügt schon ein Haar der Hautschuppe, um im Leiterbild später einen Kurzschluss zu verursachen. Beim Beschichten, bei der Lötstoppmaske, beim Sieb- oder Gießdruck, beim Aufbau von Multilayern führen Staubpartikel in der Luft oftmals zu teuren Schäden und Ausschuss.

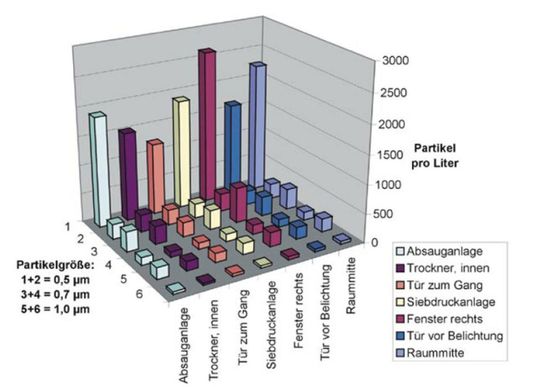

Beim Laserbohren wird die teure Laserlinse vorzeitig durch heiße Feinstaubpartikel beschädigt und muss ausgetauscht werden. Im Verpackungsraum leidet zwar nicht mehr die Leiterplatte selbst aber die Mitarbeiter: Messungen haben gezeigt, dass in den Verpackungsräumen eine Feinstaubbelastung. bei Partikelgröße von 0,3 μm auf mehr als 150.000 Partikel/ft³ auftreten kann.

In all diesen Fällen bewirkt Metoclean Clair eine deutliche Reduzierung der Feinstaubpartikel bis deutlich unter 10.000/cbft, erhöht deutlich die Produktqualität.
