„Die Wahl fiel auf die Almatec-Pumpe wegen der benötigten Dosierkapazität, die sich von sehr geringen bis zu sehr großen Mengen erstrecken muss“, erläutert Klaassen. „Da es sich um eine neue Anwendung handelte, erhielt der Kunde von uns eine Testeinheit mit Pulsationsdämpfern. Diese haben sie getestet und waren mit der Leistung zufrieden. Technology Unlimited hat die Einheiten/Skids für die Pumpen gebaut, über die die Enzymdosierungen an das Tierfutter abgegeben werden.“

Langzeitstabil dank PE-Bauweise

Die Pumpe der E-Serie war die ideale Wahl für diese Anwendung mit Enzymdosierung, weil sie über ein Massivgehäuse verfügt und aus PE gefertigt ist, das hervorragende Korrosionsbeständigkeit aufweist. Wie sich erwiesen hat, erreichen die Pumpen der E-Serie dank ihrer PE-Bauweise eine sieben Mal längere Nutzungsdauer als Pumpen aus Polypropylen (PP).

Massives PE bietet zudem bessere Dichtung, ein höheres statisches Gewicht, reibungslosere Abläufe und eine bessere Drehmomenterhaltung als andere gängige Baumaterialien. Für spezielle Anwendungen können Pumpen der E-Serie aus PE, leitfähigem PE, PTFE und leitfähigem PTFE gefertigt werden. Auch die Membranen und Ventile sind in unterschiedlichen Materialien erhältlich.

Alle Gehäuseteile sind bei einer Pumpe der E-Serie gegeneinander verschraubt. Anstelle von Einzelschrauben jedoch, die punktuellen Druck auf das Gehäuse ausüben, sind alle Schrauben auf jeder Pumpenseite gegen einen Ring in Membrangröße festgezogen. Dadurch verteilt sich die Kraft der Gehäuseschrauben gleichmäßiger, und es ist ein höheres Anzugsmoment zulässig, wodurch sich Sicherheit und Zuverlässigkeit erhöhen. Ein optimiertes Strömungsmuster verringert den Strömungswiderstand der Pumpe, was zu mehr Effizienz und weniger Druckluftverbrauch führt.

Zu den weiteren Merkmalen der E-Serie-Pumpen gehören das Luftsteuerungssystem Perswing P, ein optimierter Strömungsweg zur Steigerung der Energieeffizienz, durchgehende Membranen mit integriertem Kern, integrierte Pulsationsdämpfer zur Sicherung eines konstanten Durchflusses ohne zusätzliche Rohrleitungen, eine Konfiguration mit variablen Anschlüssen, einfaches Anfahren sowie einem metallfreien Äußeren. Die Pumpe arbeitet zudem ohne Antriebe, drehende Teile oder Wellendichtungen.

Ergänzendes zum Thema

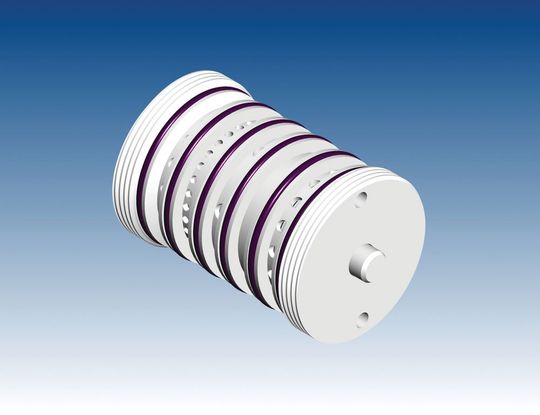

Das Luftsteuersystem Perswing P

Das Luftsteuersystem Perswing P hat die Aufgabe, den indirekt über die Membranbewegung gesteuerten, automatischen Betrieb zu gewährleisten. Ist der Endpunkt eines Hubes erreicht, erfolgt eine selbsttätige Umschaltung und der Zyklus – Ansaughub bei einer Membran, Verdrängung des Fördermediums bei der anderen – wiederholt sich in umgekehrter Reihenfolge.

Das metallfreie, pneumatisch pilotierte Luftsteuersystem zeichnet sich durch eine geringe Geräuschemission aus. Mit nur zwei bewegten Bauteilen ist eine sichere Totpunktfreiheit gewährleistet. Das patentierte System ist wartungsfrei, arbeitet ohne Schmierung und besteht aus lediglich vier verschiedenen Bauteilen. Ein Austausch kann einfach in Form der kompletten Kartusche vorgenommen werden. Bei Perswing P handelt es sich um eine Präzisionssteuerung, sie benötigt daher zur optimalen Funktion saubere und ölfreie Druckluft.

Zu den optionalen Merkmalen gehören ein Sperrkammersystem zur Leckagenerkennung, ein aufgeschraubter oder per Flansch befestigter Pulsationsdämpfer, ein Rückspülungssystem, ein Hubzähler, ein Membran-Überwachungssystem und ein Transportwagen.

Almatec bietet die Pumpen der E-Serie in sieben Größen von 1/4" bis 3" mit Durchflussmengen von 15 l/min bis 800 l/min an. Damit liegen die verfügbaren Pumpenmodelle in dem Bereich, der für die Enzymabgabe erforderlich war.

„Wir hatten zuvor bereits Almatec-Pumpen verwendet und damit gute Erfahrungen gemacht“, erzählt Brinkman. „Sie sind sehr zuverlässig, und das spielt für uns eine große Rolle, denn die Anlagen, die wir an unsere Kunden liefern, sind rund um die Uhr in Betrieb. Für Unterbrechungen aufgrund mechanischer Probleme ist da keine Zeit. Mit dem Pulsationsdämpfer wird die Pulsation auf etwa zwei Prozent des Ausgangswertes verringert. Das ist für diese Anwendung mehr als ausreichend. Wir sind sehr zufrieden mit der Strömungsmenge an den Durchflussmessern und mit der Genauigkeit des Systems.“

Fazit: Die Diskussion über die Fressgewohnheiten von Ziegen mag noch jahrelang die Gemüter erhitzen, aber eines ist unstrittig: Die Leistung von Druckluft-Membranpumpen der E-Serie von Almatec bei der Enzymdosierung in der Tierfutterproduktion hat sich bestens bewährt.

Treffen Sie die Almatec-Experten auf der Achema 2018 in Halle 8.0, Stand D37.

AOD Pumpen

Herausforderung GMP: Diese Pumpen sind den Aufgaben gewachsen

* Der Autor ist Product Manager bei der Almatec Maschinenbau GmbH in Kamp-Lintfort.
