Anschlusssystem Big-Bag-Anschlusssystem mit Aufstecheinrichtung

Zum staubdichten Andocken und sicheren Entleeren von Big Bags, speziell für rieselfähige Schüttgüter bietet Azo ein Anschlusssystem. Dieses System eignet sich für Big Bags, die keinen oder nur einen kurzen Auslaufschlauch haben.

Anbieter zum Thema

J. Engelsmann AG

NESS Wärmetechnik GmbH

WAM GmbH

AZO GmbH + Co. KG

Die manuellen Tätigkeiten „Andocken“ und „Aufbinden“ fallen bei diesem System weg. Dadurch wird die Handhabung beim Entleeren einfacher und schneller. Auch kann die Andockung in jeder beliebigen Höhe realisiert werden. Naheliegend ist jedoch eine Andockung in Bodennähe, sodass die nachfolgenden Vorratsbehälter im darunterliegenden Stockwerk untergebracht werden können. So kann diese Lösung besonders auch bei geringer Bauhöhe eingesetzt werden.

Funktionsprinzip

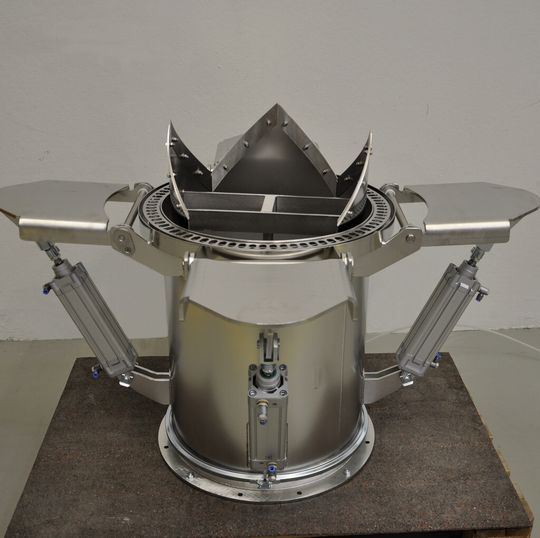

Die Big Bags werden auf Transportpaletten mit dem Stapler vor der Entleerstation abgesetzt und die Laschen über die Traverse des Hebezeugs gestülpt. Danach wird der Big Bag mit dem Kettenzug angehoben, in die Entleerstation gefahren und dort zum Andocken abgesenkt. Über eine neue, kreisförmige Vakuum-Besaugung erfolgt die staubdichte Andockung sowie die Fixierung des Big Bags.

Nachfolgend wird der Big Bag von unten mit einem pneumatisch betätigtem Messer aufgeschnitten, sodass sich ein 270°-Segment des Stoffes nach unten wegklappt. Hierbei entsteht eine Öffnung, durch die das Produkt ausfließt. Bei schlecht fließenden Schüttgütern kann zur Auslaufunterstützung eine Walkeinrichtung eingesetzt werden.
