Optimale Regelung von Durchflüssen

Dreiwege-Kugelsektorventil Optimale Regelung von Durchflüssen

07.08.2024 Quelle: Pressemitteilung Schubert & Salzer Control Systems 1 min Lesedauer

Anbieter zum Thema

Schubert & Salzer Control Systems GmbH

Schubert_CP_gross_rgb (003).jpg (Gerhard Schubert GmbH)

Gerhard Schubert GmbH - Verpackungsmaschinen

J. Engelsmann AG

GEMÜ Gebrüder Müller Apparatebau GmbH & Co. KG

Dreiwege-Ventile übernehmen bei vielen industriellen Prozessen die wichtige Funktion, strömende Medien zu mischen oder aufzuteilen. Schubert & Salzer hat ein neues Dreiwege-Kugelsektorventil für eine optimale Durchflussregelung von Flüssigkeiten und Gasen entwickelt.

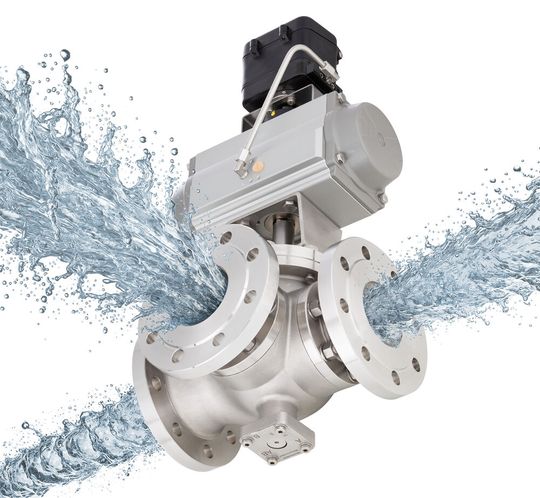

Dreiwege-Kugelsektorventil(Bild: Christian Bucher) — Dreiwege-Kugelsektorventil
(Bild: Christian Bucher)

Mit einem neuen Ansatz, die Kugelsektor-Bauform für Dreiwege-Ventile zu verwenden, will das Unternehmen etwa 20 Prozent höhere KVS-Werte als Dreiwege-Ventile in herkömmlicher Bauform erzielen. Diese hohen Durchflussmengen werden durch die spezielle Konstruktion des Kugelsektors und des Ventilgehäuses erreicht. Die daraus resultierende gerade Durchströmung in die eine Richtung und die minimierte Strömungsumlenkung in die andere, sollen zu sehr hohen und nahezu identischen KVS-Werten führen.

Die optimierte Kontur des Kugelsektors und seine spielfreie Lagerung gewährleisten gemeinsam mit Antrieb und Stellungsregler eine hohe Regelpräzision. Der Stellwinkel von 90 Grad ermöglicht einen großen Regelbereich. Das Stellverhältnis beträgt 300:1.

Die Kräfte der strömenden Medien werden vollständig von den Lagerzapfen der Dreiwege-Kugelsektorventile aufgenommen, weshalb pneumatische oder elektrische Antriebe nur geringe Betätigungskräfte benötigen. Das relativ kleine Antriebsdrehmoment bleibt zudem über den gesamten Betätigungsbereich nahezu konstant. Änderungen des Differenzdrucks haben deswegen kaum Auswirkungen auf die Regelpräzision der Dreiwege-Kugelsektorventile, heißt es vom Unternehmen.

Der Antriebsaufbau kann beliebig am oberen oder unteren Wellenende erfolgen und an unterschiedliche Einbausituationen angepasst werden.

Vor allem im Zusammenspiel mit dem digitalen Stellungsregler Typ 8049 von Schubert & Salzer können die Dreiwege-Kugelsektorventile ihr Regelpotenzial voll ausschöpfen. Neben einer Ex- und FM-Ausführung kann der Regler auch mit IO-Link ausgestattet werden. Damit stehen umfangreiche Zustandsdaten für die Analyse und vorausschauende Instandhaltungsplanung bzw. Predictive Maintenance bereit.

Dreiwege-Kugelsektorventile werden eingesetzt in den Temperier- und Mischprozessen der Stahl-, Chemie-, Lebensmittel- und Getränkeindustrie sowie bei der Energieerzeugung, der Herstellung von Kunststoff- bzw. Gummiprodukten und in Prüfständen.

(ID:50121764)
