Ultraschall-Durchflussmesser Messung medienspezifischer Volumenströme auch bei wechselnden Temperaturen

Anbieter zum Thema

Kobold Messring GmbH

Endress+Hauser (Deutschland) GmbH+Co. KG

JESSBERGER GmbH

E+E Elektronik GmbH

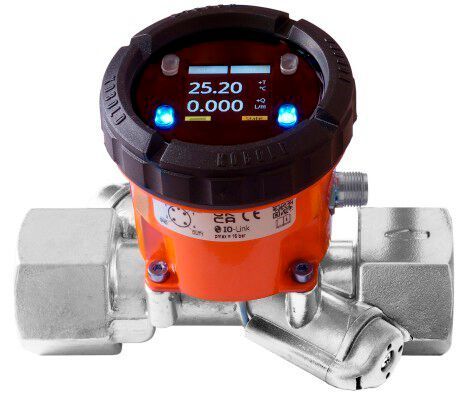

Der wartungsfreie Ultraschall-Durchflussmesser Typ DUK mit der neu entwickelten Kompaktelektronik C3T0 von Kobold Messring eignet wich aufgrund der umfangreichen Möglichkeiten zur Vor-Ort-Programmierung für einen branchenübergreifenden Einsatz für diverse Medien.

Das Durchflussmessgerät der Baureihe DUK deckte bisher den Bedarf für Wasser und wasserähnliche Medien ab. Jetzt wird das bewährte DUK durch Einspielen zusätzlicher Medienparameter für die Volumenstrommessung nahezu aller homogenen, newtonschen Medien auch ohne elektrische Leitfähigkeit verwendet. Zu nennen sind hier beispielsweise demineralisiertes Wasser (Deionat), Wasser-Glykol-Mischungen mit unterschiedlichen Mischungsverhältnissen, Öle und aliphatische Kohlenwasserstoffe wie Ethanol, solange Ultraschallwellen hindurch gelangen können.

Möglich ist dies durch Kombination des DUK mit der neuen Smart-Elektronik, auf die vom PC die Datei mit medienspezifischen Daten eingespielt wird und ab diesem Zeitpunkt verwendet wird. Das zugehörige PC-Interface mit USB-Anschluss vertreibt Kobold ebenfalls. Die dazugehörige Software „Mediator Tool“ wird dem Kunden kostenlos zur Verfügung gestellt. Auf Kundenwunsch können die Geräte auch werkseitig eingestellt und kalibriert werden. Dabei kann entweder das DUK für einen festen Arbeitspunkt eingestellt werden oder eine Konfiguration für verschiedene Temperaturbereiche hinterlegt werden.

Die Geräte der DUK-Familie arbeiten nach dem Laufzeitdifferenzverfahren. Dies beruht darauf, dass Ultraschallwellen in einem Medium von der Fließgeschwindigkeit beeinflusst werden. Zwei gegenüber in der Rohrleitung montierte Sensoren arbeiten gleichzeitig als Sender und Empfänger von Ultraschallsignalen. Ist kein Durchfluss vorhanden, ist die Laufzeit der beiden Signale identisch. Bei fließendem Medium ist die Laufzeit gegen die Strömungsrichtung länger als die Laufzeit des Signales in Strömungsrichtung. Die durch einen Mikroprozessor ermittelte Laufzeitdifferenz ist proportional zum Volumenstrom. Die Temperatur hat einen Einfluss auf die Schallgeschwindigkeit und somit auf die Genauigkeit des Messergebnisses. Deswegen wird die aktuelle Temperatur des Mediums anhand eines im Gerät integrierten Temperatursensors gemessen und von der Elektronik bei der Berechnung des Volumenstroms kompensiert.

Die Ultraschall-Durchflussmesser kommen laut Firmenangabe ohne bewegliche Teile wie Flügelräder aus, weshalb sie keine Abnutzungserscheinungen zeigen. Die Nennweite der angeschlossenen Rohre und die mögliche Ausrichtung beim Einbau und die Einbindung in Prozessketten, wie die präzise Regulierung der Kühlmittelzufuhr, beeinflussen die Wahl eines passenden Gerätes. Insbesondere im Rahmen von Dosiervorgängen bieten die Messinstrumente die Möglichkeit zur Programmierung von Zwischenwerten, um die Mengen zu dokumentieren.

Die universalen Durchflussströmungsmesser DUK sind mit IO-Link ausgestattet, eignen sich für nahezu jede Messsituation und gewährleisten neben Ansprechzeiten von unter einer Sekunde eine hohe Programmierfreiheit. Dafür sorgen die zahlreichen Funktionen wie die Temperaturmessung oder die Durchflussmenge, welche sich in wenigen Schritten im Menü auf Schnellwahltasten (so genannte Hotkeys) festlegen lassen
