Ventil Kugelsektorventil zum Absperren problematischer Medien

Anbieter zum Thema

VERDER Deutschland GmbH & Co. KG

GEMÜ Gebrüder Müller Apparatebau GmbH & Co. KG

AxFlow GmbH

Schubert & Salzer Control Systems GmbH

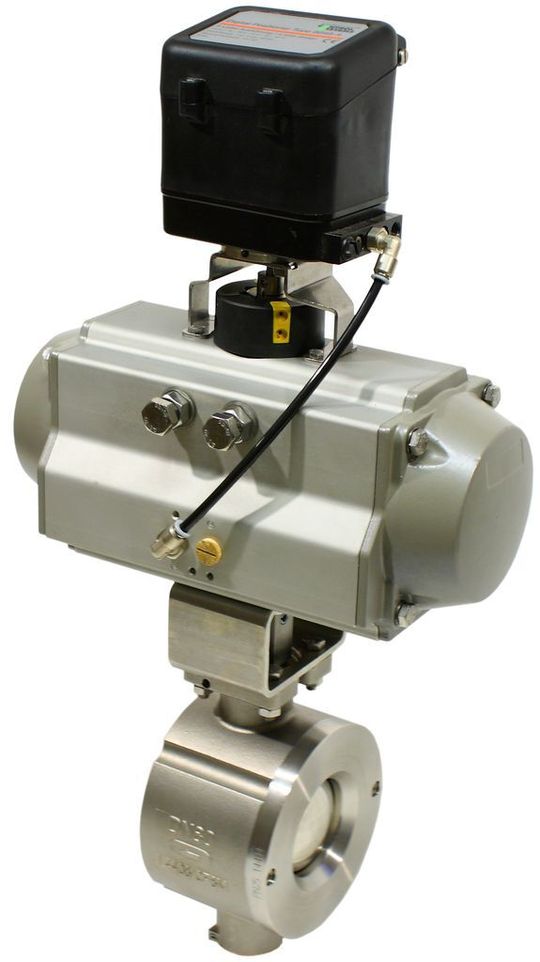

Die Kugelsektorventile Typ 4040 von Schubert & Salzer Control Systems werden überall dort eingesetzt, wo konventionelle Armaturen aufgrund der harten Betriebsbedingungen versagen. Das Herzstück der neuen Baureihe ist der Kugelsektor. Ein Teil des Kugelsektors dient zum Absperren, der andere besitzt eine Bohrung mit einem Durchmesser, der normalerweise etwa 80 Prozent der Ventilnennweite entspricht. Beim Schließen ändert sich die Form des Öffnungsquerschnitts von rund auf elliptisch. Diese Geometrie reduziert die Gefahr, dass die Kugelsektorventile bei kleinen Ventilöffnungen verstopfen, Aufschwemmungen entwässern oder die Ventile im Bereich hoher Strömungsgeschwindigkeiten verschleißen. Der Kugelsektor dichtet hierbei das Medium über einen austauschbaren Sitzring zum Gehäuse hin ab. Er ist bei den Ventilen des Typs 4040 zentrisch gelagert. Zudem können beim Schließen des Ventils keine Feststoffe zwischen Sitzring und Kugelsektor eingeklemmt werden.
