Berstscheiben in Hygienic Design Hygienischer Schutz vor Überdruck

Ein Gastbeitrag von Michael Hüske, Vertriebsleiter Process Safety DACH,
Rembe Safety+Control 3 min Lesedauer

Anbieter zum Thema

REMBE® GmbH Safety+Control
Shimadzu Deutschland GmbH
Hellma GmbH & Co. KG

Unzulässiger Überdruck kann in der Pharmaproduktion Rohrleitungen und Behälter gefährden. Davor schützen Berstscheiben, die die die strengen Anforderungen der hygienesensible Branche an Sterilität, Dichtigkeit und einfache Installation stellt.

Die KUB clean kann anstelle der ohnehin vorhandenen Dichtungen innerhalb der bestehenden Tri-Clamp-Rohrverbindungen installiert werden.(Bild: Rembe)
Die KUB clean kann anstelle der ohnehin vorhandenen Dichtungen innerhalb der bestehenden Tri-Clamp-Rohrverbindungen installiert werden.
(Bild: Rembe)

In prozesstechnischen Anlagen der pharmazeutischen Industrie, in denen sehr hohe Anforderungen an Hygiene, Sterilität und Dichtigkeit gestellt werden, kann durch viele verschiedene Ursachen ein unzulässiger Über- und Unterdruck auftreten. Das betrifft alle Produktionsbereiche und -prozesse. Über- oder unterschreitet der Druck die für den Prozess definierten Grenzen, können schwere Beschädigungen an den betroffenen Anlagenteilen entstehen. Mögliche Folgen sind Produktionsstillstände und demzufolge ein hoher wirtschaftlicher Schaden.

Berstscheiben schützen sowohl Behälter und Rohrleitungen vor Verformungen und weiteren Beschädigungen. Vor allem schützen sie das Leben der Mitarbeiter*innen in den Betrieben. Oberstes Ziel ist es, diese Anlagen unter Berücksichtigung von technischen und wirtschaftlichen Aspekten optimal abzusichern und zeitgleich die Stillstandzeiten der Anlage so gering wie möglich zu halten.

Bildergalerie

Reaktionszeit der Berstscheibe innerhalb von Millisekunden

Deshalb ist für den Fall, dass der Druck nicht mehr innerhalb der zulässigen Betriebswerte liegt, eine zuverlässige und schnell reagierende Entlastungseinrichtung erforderlich. Viele Betreiber der Pharmaindustrie setzen deshalb bereits die Hochleistungsberstscheiben von Rembe in ihren prozesstechnischen Anlagen ein, weil die Vorteile dieser Entlastungseinrichtung für einen dauerhaft sicheren Betrieb sorgen. Die Dichtigkeit der Berstscheiben verhindert das Ausströmen von Prozessmedien und die vollständige Querschnittfreigabe des Berstelements sorgt für eine unmittelbare Entlastung für das System.

Seminar-Tipp der Redaktion

Grundlagen der Good Manufacturing Practice (GMP)

In diesem Online-Seminar gibt Ihnen GMP-Experte Dieter Weitzel einen umfassenden Überblick über die Anforderungen an Personal, Equipment, Hygiene und Dokumentation. Erlangen Sie zudem Wissen zum Aufbau, den Grundpfeilern und der Dokumentation eines Qualitäts-Management Systems sowie zum Thema Audits und Inspektionen. Das Grundlagen-Seminar richtet sich insbesondere an Berufsanfänger, Quereinsteiger aus anderen Industriezweigen und alle, die bisher noch keine Erfahrung mit dem Thema Good Manufacturing Practice haben.

Seminardetails & Termine

Für die kundenspezifische Auslegung der Berstscheibe müssen zahlreiche Aspekte im Vorfeld berücksichtigt werden. Zuverlässige und wirtschaftliche Berstscheiben sind keine standardisierten Produkte, sondern werden individuell auf die jeweiligen Prozessbedingungen abgestimmt, entsprechend ausgelegt und dann speziell für die jeweilige Anwendung hergestellt. Es werden zahlreiche Parameter berücksichtigt, um die optimale Funktionsweise zu gewährleisten.

Zu diesen Parametern zählen u. a.

  • das Medium in der zu schützenden Anlage (flüssig, klebrig, gasförmig, …)
  • die Betriebstemperatur, für die die Berstscheibe ausgelegt wird (Raum- oder max. Betriebstemperatur)
  • die erforderliche Vakuumbeständigkeit
  • die Anschlussperipherie (Tri-Clamp oder Haltersystem)
  • die erforderliche Entlastungsfläche
  • und viele weitere

In der Pharmaindustrie zählen neben den Rohrleitungen weitere unterschiedliche Anlagenelemente, wie z. B. Reaktoren, Abfüllanlagen oder Tanklager, die gegen Über- und Unterdruck geschützt und mit sicherheitstechnischen Komponenten ausgerüstet werden müssen. Aber nicht nur die Absicherung gegen unzulässige Drücke ist in der Pharmaindustrie von hoher Bedeutung. Auch die Dichtigkeit und Sterilität der entsprechend eingesetzten Bauteile spielen eine sehr wichtige Rolle. Nicht zuletzt stellt die Reduzierung von Stillstandzeiten eine wichtige Anforderung für den Einsatz von Berstscheiben dar.

Installation: einfach und schnell mit Tri-Clamp-Anschluss

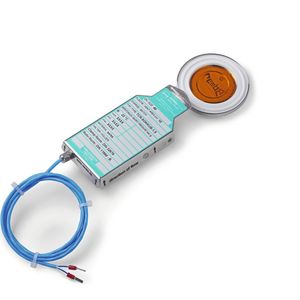

Um die unwirtschaftlichen Stillstandzeiten so gering wie möglich halten zu können, ist eine einfache und schnelle Installation der Berstscheibe sehr wichtig. Die Installation der Berstscheibe kann durch einen Tri-Clamp-Anschluss, welcher steril und maximal zuverlässig abdichtet, realisiert werden. Für die Anforderungen der sensiblen Prozesse in der Pharmabranche wie Dichtigkeit und Sterilität hat Rembe die Knickstab-Umkehr-Berstscheibe KUB clean entwickelt. Die Umkehr-Berstscheibe wird so installiert, dass die Wölbung zum Prozess zeigt. Mit dieser Berstscheibe kann der Betreiber ein Arbeitsdruckverhältnis von bis zu 98 Prozent erzielen. Insgesamt gilt die Umkehr-Berstscheibe als sehr widerstandsfähig und robust, wodurch ein frühzeitiges Ansprechen nahezu ausgeschlossen ist.

(ID:49246939)
