Funkschaltsystem Heavy-Duty-Bandschieflaufschalter kommuniziert per Funk

Quelle: Pressemitteilung Steute Technologies 1 min Lesedauer

Anbieter zum Thema

steute Technologies GmbH & Co. KG
AUMA Riester GmbH & Co. KG
K.A. Schmersal GmbH & Co. KG
Emerson Process Management GmbH & Co.OHG

Mit der Kombination des Bandschieflaufschalters ZS 92 SR und dem Funkmodul RF I/O hat Steute ein Funkschaltsystem entwickelt, das zwei Kernkompetenzen des Unternehmens zusammenführt.

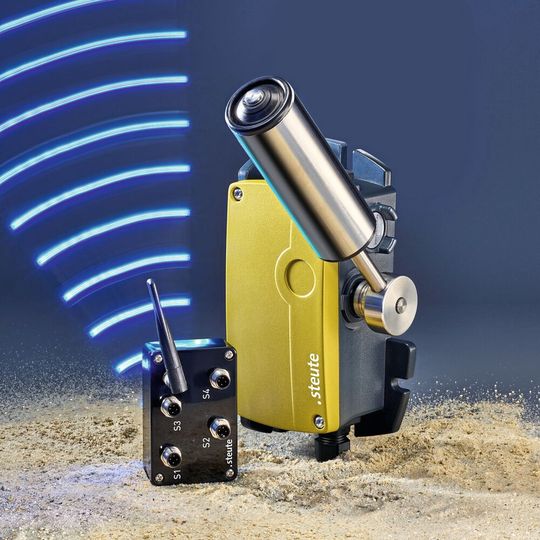

ZS 92 SR mit RF I/O-Modul (Bild: Steute Technologies)
ZS 92 SR mit RF I/O-Modul
(Bild: Steute Technologies)

Bekannt aus dem Heavy-Duty-Programm des Geschäftsfeldes „Extreme“ ist der Bandschieflaufschalter ZS 92 SR. Dieses robuste Schaltgerät mit mehrfach beschichtetem Aluminium-Druckgussgehäuse überwacht den Lauf von Gurtförderbändern. Sein Betätigungshebel detektiert einen außermittigen Lauf des Bandes, der z. B. bei ungleichmäßiger Beladung entstehen kann. In diesem Fall veranlasst der Schalter – je nach Art der Einbindung in die Steuerung – den Stopp der Bandanlage oder eine Korrektur des Bandlaufs.

Üblicherweise wird dieses Signal per Kabel an die Steuerung gesendet. Aber das erfordert eben wegen der widrigen Bedingungen und der großen Distanzen einen gewissen Verkabelungsaufwand, und bedingt durch das raue Umfeld können Störungen und Ausfälle eher auftreten als in einer „cleanen“ Produktionsumgebung.

Deshalb war die Weiterentwicklung des ZS 92 SR ein logischer Schritt: Der Bandschieflaufschalter wurde dahingehend ertüchtigt, dass er per Funk mit der zugehörigen Steuerung kommuniziert. Logisch ist das auch deshalb, weil sowohl die nötige Hardware als auch die Funktechnologie schon vorhanden sind: Der Steute-Geschäftsbereich Controltec bietet ein breites Programm an Industrie-Funkschaltgeräten wie Positionsschaltern, Fußschaltern und Sensoren und nutzt dabei das von steute entwickelte und weltweit in zahlreichen Anwendungen bewährte sWave-Funkprotokoll.

Diese beiden Technologien wurden nun kombiniert. Der Bandschieflaufschalter ist mit einem separaten RF I/O-Modul verbunden. Diese Sendeeinheit leitet die vom Schalter kommenden Signale per sWave an einen Funk-Relaisbaustein als Empfangseinheit weiter, auf Distanzen bis rund 400 Metern im Freifeld. Bei größeren Entfernungen kann der Anwender zusätzliche Repeater installieren.

An jedes RF I/O-Modul können zwei Bandschieflaufschalter angeschlossen werden. Und jedes Schaltgerät überträgt per Funk ein zweistufiges Signal. Das erste kann z. B. als Warnsignal dienen, das zweite veranlasst dann die Abschaltung der Förderanlage.

Solids: Halle 5, Stand Q32

(ID:50135306)
