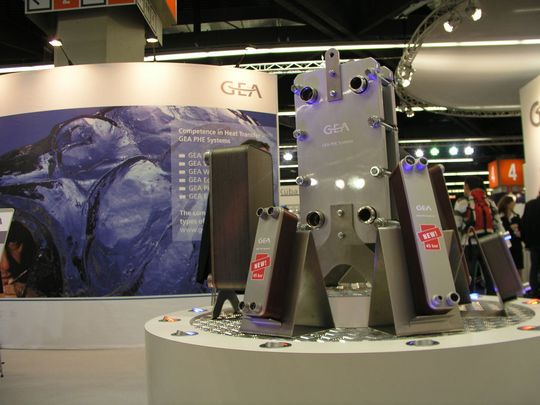

Kupfergelötete Plattenwärmetauscher GEA setzt bei Plattenwärmetauscher-Programm auf Segmentierung

Anbieter zum Thema

VERDER Deutschland GmbH & Co. KG

K.A. Schmersal GmbH & Co. KG

JESSBERGER GmbH

GEA Group AG

Text-Büro

GEA PHE Systems hat sein Programm kupfergelöteter Plattenwärmetauscher überarbeitet und verfolgt dabei eine klare Segmentierung der Produktlinien. Den Start machte die GBH-Reihe, ausgelegt für Drücke von bis zu 45 bar bei 150 °C und eigens für den Einsatz in der Hochleistungs-Kältetechnik konzipiert.

Die GB-Serie wurde um weitere zwei Modellreihen ergänzt: Die GBS-Reihe als Standard-Variante für Anwendungen bis 30 bar bei +/-200°C und das Economy-Modell GBE (bis 16 bar) für die Heizungstechnik. Gleichzeitig wurde die Anzahl der Baugrößen – fein abgestuft – auf 32 Varianten ausgeweitet. Die neuen Plattenwärmetauscher sind zertifiziert nach PED (CE) und verfügen über eine verbesserte Anschlusskonfiguration. Dadurch wurde die Einsatzbandbreite erhöht.

Die neue GBH-Serie wird in elf, die GBS-Serie in 21 Baugrößen bis zu einem maximalen Volumenstrom von 160 m3/h geliefert. Die Economy-Reihe GBE wird in vier Baugrößen angeboten. Die Plattenzahl variiert entsprechend der Baugröße zwischen 50 und 360. Dank einer optimierten Plattenprägung ist der Wärmeübergang laut Unternehmensaussage noch einmal gesteigert worden. Als Plattenwerkstoff kommt Edelstahl AISI 316/1.4401 zum Einsatz.

Wie alle größeren, gelöteten PWTs von GEA PHE Systems sind auch die neuen GB-Serien mit patentierter Safety Chamber TM – Sicherheitskammer ausgestattet. Die Sicherheitskammer absorbiert auftretende Spannungen, die als Folge von Druck- und Temperaturschwankungen auf die ersten Lötpunkte im Stutzenbereich einwirken, und beugt damit einer internen Leckage vor. Beim Einsatz der PWTs als Verdampfer gewährleistet das GEA PHE Systems eigene Full-Flow-System TM eine optimale Umströmung der Stutzen und verhindert so das Einfrieren der Fließkanäle. Die technischen Spezifikationen sowie die Druck- und Temperaturgrenzen ermöglichen einen Einsatz der GBE-, der GBS und der GBH-Serien in Kälteanlagen, bei der Prozesskühlung in Wärmepumpen und in der Haus- und Solartechnik.
