Induktivsensor Funk-Sendemodul für Sensoren

Steute präsentiert einen Induktivsensor, der in Kombination mit einem neuen Funk-Sendemodul, das über Stecker mit dem Sensor verbunden wird, an einem beweglichen Maschinenteil angebracht werden kann.

Anbieter zum Thema

Hellma GmbH & Co. KG

Emerson Process Management GmbH & Co.OHG

BD|SENSORS GmbH

steute Technologies GmbH & Co. KG

Viele Konstrukteure im Maschinen- und Anlagenbau kennen das Problem: An einem beweglichen Maschinenteil soll ein Induktivsensor angebracht werden, um z.B. eine Position abzufragen. Die Zuführung der Energie- und Signalleitung lässt sich aber nur mit hohem Aufwand, d.h. mit Kabelschleppeinrichtungen oder Schleifkörpern, realisieren.

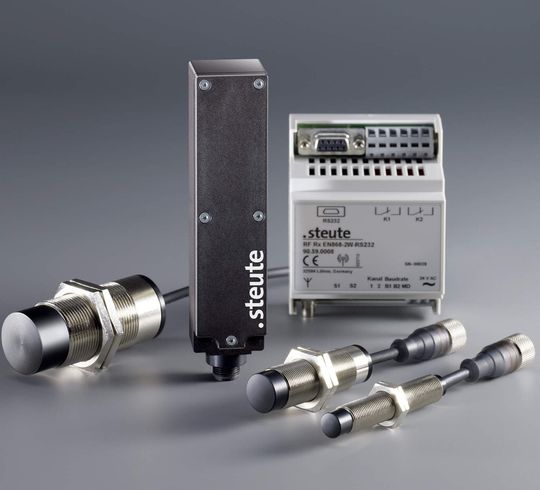

Diese Aufgabenstellung lässt sich mit einer Neuentwicklung aus dem Steute-Geschäftsbereich Wireless einfacher in die Praxis umsetzen. Dazu verwendet man einen Induktivsensor aus dem Steute-Programm in Kombination mit einem neuen Funk-Sendemodul, das über Stecker mit dem Sensor verbunden wird.

Das kompakte Modul kann in unmittelbarer Nähe zum Sensor angebracht werden. Es überträgt die vom Sensor ausgegebenen Signale über das industriegerechte EnOcean-Protokoll an eine Empfangseinheit, die in der Regel im Schaltschrank untergebracht wird. Hier bietet das Unternehmen verschiedene Varianten mit einem, zwei oder vier Kanälen. Auch ein Repeater kann eingesetzt werden.

Die Entfernung zwischen Sendemodul und Empfänger kann bis zu 30 Meter in Gebäuden und bis zu 300 Meter im Freifeld betragen. Die Energieversorgung des Sendemoduls übernimmt eine Longlife-Batterie.

Auch unter ungünstigen Bedingungen mit Abstrahlflächen und anderen Funksystemen sollen die kabellosen Sensoren eine hohe Übertragungssicherheit gewährleisten.

Die Funk-Induktivensoren in Zylinderbauform stehen in drei Baugrößen – M12, M18 und M30 – jeweils in bündiger und nicht-bündiger Ausführung zur Verfügung. Darüber hinaus kann das universelle Sendemodul auch an andere Arten von Schaltgeräten und Sensoren angeschlossen werden und sie damit funkfähig machen.
