Keramische Oval-Rohrbögen Den Verschleiß im Inneren der Rohrleitung mindern

Eine spezielle Geometrie und Ablenksysteme sorgen für weniger Verschleiß im Rohr.

Anbieter zum Thema

Endress+Hauser (Deutschland) GmbH+Co. KG

WAM GmbH

Maag Pump Systems AG

CERA System Verschleißschutz GmbH

Die einfachste Art den Verschleiß an der inneren Wandung eines Rohrsystems gering zu halten ist, einen Rohrbogen mit einem großen Radius einzusetzen. Durch die Wahl unterschiedlicher Radien kann der maximale Aufprallwinkel beeinflusst werden. DN50/R=500 mm hat einen Aufprallwinkel von 25°, DN50/R=1000 mm hat einen Aufprallwinkel von 18°. Der flache Aufprallwinkel bewirkt eine Verschleißreduzierung um den Faktor 10 bis 20.

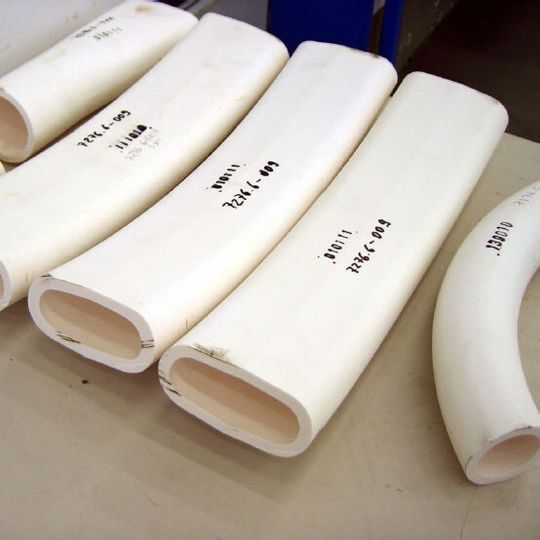

Nicht immer lassen sich wegen der baulichen Gegebenheiten die Radien beliebig vergrößern. Cera System hat eine weitere Möglichkeit gefunden, den Verschleiß innerhalb des Rohrbogens zu minimieren. Spezielle Geometrien Oval-Rohr und „Ablenksysteme“ wurden untersucht.

Vor Eintritt der Feststoffe in den Bogen werden diese auf die äußere Innenseite des Rohres geleitet ohne dabei den Querschnitt einzuengen. Durch die ovale Kontur des Rohrbogens wird eine Verbreiterung der „Gleitfläche“ erzielt und damit eine Aufteilung des Verschleißes auf eine entsprechend breitere „Gleitfläche“. Die Standzeitverlängerung ist proportional zur Verbreiterung der „Gleitfläche“.
