Sauberes und günstiges Trinkwasser für eine Region: Belgien liegt zwar am Meer, trotzdem ist Wasser dort wertvoll. Entsprechend große Hoffnungen setzt das Land in die Aufbereitung von Brackwasser. In der größten Umkehrosmose-Wasser­aufbereitung Belgiens halten moderne Gleitschieberventile den Prozess im Fluss.

Im belgischen Ostende hat Veolia Water Technologies eine moderne Anlage zur Trinkwassergewinnung errichtet: In einem mehrstufigen Filtrationsprozess produziert der dortige Wasserversorger Trinkwasser in hervorragender Qualität – weit über den gesetzlichen Anforderungen. An entscheidenden Stellen des Prozesses – bei der Umkehrosmose, der Filtrierung mit Aktivkohle und der Remineralisierung des Wassers – übernehmen Gleitschieberventile von Schubert & Salzer Control Systems die Regelung von Druck und Durchfluss.

Der Wasserversorger Farys gewinnt das Trinkwasser für die Stadt Ostende und ihre Umgebung aus dem Brackwasser des Brügge-Ostende-Kanals. In der aktuellen Ausbaustufe des von Veolia Water Technologies gebauten Wasserwerks können pro Stunde bis zu 1.200 Kubikmeter Trinkwasser in das Leitungsnetz eingespeist werden. Die Anlage ist die größte belgische Trinkwasserproduktionsanlage mit Umkehrosmose-Technologie. Ihre Produktionsgeschwindigkeit zählt zu den schnellsten der Welt. Einzigartig ist auch, dass das Verfahren flexibel bei unterschiedlichen Kanalwasserqualitäten eingesetzt werden kann und der gesamte Prozess mit deutlich reduzierten Energiekosten abläuft.

Bildergalerie

Bildergalerie mit 6 Bildern

In acht Stufen zum kühlen Nass

Frederik Debaillie, Projektmanager bei Veolia Water Technologies Belgium, beschreibt den Prozess wie folgt: „Das Kanalwasser wird in acht Stufen behandelt: Bei der Grob-, Fein- und Mikrofiltration werden zunächst alle Schwebeteilchen, mikrobiologischen Stoffe und pathogene Mikroorganismen entfernt. Bei der anschließenden Umkehrosmose filtern feinporige, halbdurchlässige Membranen Mikroverunreinigungen bis zu Teilchengrößen von 0,1 Nanometer sowie Mineralien und Salze.“ Was übrig bleibt, sind Wassermoleküle. Diese werden durch Aktivkohlefilter geleitet und nach der Einleitung von Kohlenstoffdioxid mit Kalkstein remineralisiert. Schließlich wird mit UV-Licht desinfiziert und chloriert.

Das Ergebnis – Trinkwasser in höchster Qualität – wird über Pufferspeicher ins Leitungsnetz eingespeist. „Der Betreiber des Wasserwerks wollte eine wirtschaftlich arbeitende Anlage. Überall war also maximale Energieeffizienz gefragt, auch bei den Regelventilen“, erläutert Tristan Lejeune, Sales Manager International bei Schubert & Salzer Control Systems. „Zugleich handelt es sich bei der Umkehrosmose und den anschließenden Prozessstufen um anspruchsvolle Anwendungen. Hier bestehen besondere Herausforderungen an Regelpräzision und Reaktionsgeschwindigkeit der eingesetzten Ventile.“

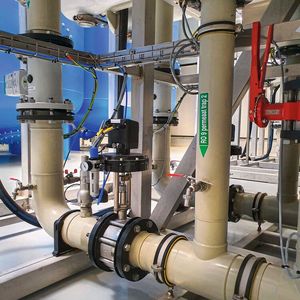

„Bei der Umkehrosmose ist die genaue und schnelle Druckregelung wichtig“, betont Veolia-Ingenieur Debaillie. „Die empfindlichen Filterschichten sind in Druckrohren aufgerollt. Druckstöße und zu große Durchflussmengen müssen sicher verhindert werden. Selbst kleinste Überschwingungen bei der Regelung könnten die teuren Membranen beschädigen. Deshalb setzen wir in jeder der zwölf Umkehrosmose-Einheiten je ein DN 125- und ein DN 50-Gleitschieberventil von Schubert & Salzer Control Systems zur Druckregelung ein.“ Sie gewährleisten die exakte Regelung der hohen Prozessdrücke, die erforderlich sind, um den osmotischen Druck des Brackwassers auszugleichen und die Umkehrosmose in Gang zu halten.

Ventile schützen wirkungsvoll vor Schäden

Ausschlaggebend für die Präzision und kurzen Ansprechzeiten der Ventile ist ihr spezielles Konstruktionsprinzip: Die Technologie regelt den Durchfluss in Millisekunden, indem zwei senkrecht zur Strömungsrichtung angeordnete, geschlitzte Dichtscheiben übereinander verschoben werden. Der pneumatische Antrieb muss ausschließlich die Gleitreibung zwischen den beiden Scheiben überwinden. Die Stellkraft ist dadurch bis zu 90 Prozent geringer als bei anderen Bauarten. Die Antriebe können entsprechend kleiner dimensioniert und der Bedarf an Steuerluft reduziert werden. Gleichzeitig schonen die kurzen Hübe von nur wenigen Millimetern und die geringen bewegten Massen des Drosselorgans Antrieb und Spindelabdichtung.

„Das spezielle Konstruktionsprinzip der Gleitschieberventile wirkt sich doppelt positiv auf Gewicht und Abmessungen aus. Einerseits sind die Ventile durch die Zwischenflanschbauweise und die kleineren Antriebe kompakter und leichter. Andererseits erlauben die deutlich besseren Durchflusseigenschaften aufgrund der besonders hohen KVS-Werte aber auch den Einsatz geringerer Nennweiten, wodurch die eingesetzten Ventile nochmals kompakter und leichter ausfallen als gängige Alternativlösungen“, erklärt Lejeune.

So wiegen die 45 Gleitschieberventile in der Anlage zusammen gerade einmal 1. 100 Kilogramm. Sitzventile hätten im Vergleich ein Gewicht von rund fünf Tonnen auf die Waage gebracht. Dieser Unterschied ist erheblich und hat durch Ressourcen- und CO₂-Einsparung positive Auswirkungen über den gesamten Lebenszyklus des Ventils – von der Herstellung über den Transport bis zum Betrieb in der Anlage. Auch der Wartungsaufwand und damit die Betriebskosten verringern sich durch die kompakteren Abmaße und das geringe Gewicht.

Jetzt Newsletter abonnieren

Verpassen Sie nicht unsere besten Inhalte

Geschäftliche E-Mail

Bitte geben Sie eine gültige E-Mailadresse ein.

Abonnieren

Mit Klick auf „Newsletter abonnieren“ erkläre ich mich mit der Verarbeitung und Nutzung meiner Daten gemäß Einwilligungserklärung (bitte aufklappen für Details) einverstanden und akzeptiere die Nutzungsbedingungen. Weitere Informationen finde ich in unserer Datenschutzerklärung. Die Einwilligungserklärung bezieht sich u. a. auf die Zusendung von redaktionellen Newslettern per E-Mail und auf den Datenabgleich zu Marketingzwecken mit ausgewählten Werbepartnern (z. B. LinkedIn, Google, Meta).

Aufklappen für Details zu Ihrer Einwilligung

Stand: 08.12.2025

Es ist für uns eine Selbstverständlichkeit, dass wir verantwortungsvoll mit Ihren personenbezogenen Daten umgehen. Sofern wir personenbezogene Daten von Ihnen erheben, verarbeiten wir diese unter Beachtung der geltenden Datenschutzvorschriften. Detaillierte Informationen finden Sie in unserer Datenschutzerklärung.

Einwilligung in die Verwendung von Daten zu Werbezwecken

Ich bin damit einverstanden, dass die Vogel Communications Group GmbH & Co. KG, Max-Planckstr. 7-9, 97082 Würzburg einschließlich aller mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen (im weiteren: Vogel Communications Group) meine E-Mail-Adresse für die Zusendung von redaktionellen Newslettern nutzt. Auflistungen der jeweils zugehörigen Unternehmen können hier abgerufen werden.

Der Newsletterinhalt erstreckt sich dabei auf Produkte und Dienstleistungen aller zuvor genannten Unternehmen, darunter beispielsweise Fachzeitschriften und Fachbücher, Veranstaltungen und Messen sowie veranstaltungsbezogene Produkte und Dienstleistungen, Print- und Digital-Mediaangebote und Services wie weitere (redaktionelle) Newsletter, Gewinnspiele, Lead-Kampagnen, Marktforschung im Online- und Offline-Bereich, fachspezifische Webportale und E-Learning-Angebote. Wenn auch meine persönliche Telefonnummer erhoben wurde, darf diese für die Unterbreitung von Angeboten der vorgenannten Produkte und Dienstleistungen der vorgenannten Unternehmen und Marktforschung genutzt werden.

Meine Einwilligung umfasst zudem die Verarbeitung meiner E-Mail-Adresse und Telefonnummer für den Datenabgleich zu Marketingzwecken mit ausgewählten Werbepartnern wie z.B. LinkedIN, Google und Meta. Hierfür darf die Vogel Communications Group die genannten Daten gehasht an Werbepartner übermitteln, die diese Daten dann nutzen, um feststellen zu können, ob ich ebenfalls Mitglied auf den besagten Werbepartnerportalen bin. Die Vogel Communications Group nutzt diese Funktion zu Zwecken des Retargeting (Upselling, Crossselling und Kundenbindung), der Generierung von sog. Lookalike Audiences zur Neukundengewinnung und als Ausschlussgrundlage für laufende Werbekampagnen. Weitere Informationen kann ich dem Abschnitt „Datenabgleich zu Marketingzwecken“ in der Datenschutzerklärung entnehmen.

Falls ich im Internet auf Portalen der Vogel Communications Group einschließlich deren mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen geschützte Inhalte abrufe, muss ich mich mit weiteren Daten für den Zugang zu diesen Inhalten registrieren. Im Gegenzug für diesen gebührenlosen Zugang zu redaktionellen Inhalten dürfen meine Daten im Sinne dieser Einwilligung für die hier genannten Zwecke verwendet werden. Dies gilt nicht für den Datenabgleich zu Marketingzwecken.

Recht auf Widerruf

Mir ist bewusst, dass ich diese Einwilligung jederzeit für die Zukunft widerrufen kann. Durch meinen Widerruf wird die Rechtmäßigkeit der aufgrund meiner Einwilligung bis zum Widerruf erfolgten Verarbeitung nicht berührt. Um meinen Widerruf zu erklären, kann ich als eine Möglichkeit das unter https://contact.vogel.de abrufbare Kontaktformular nutzen. Sofern ich einzelne von mir abonnierte Newsletter nicht mehr erhalten möchte, kann ich darüber hinaus auch den am Ende eines Newsletters eingebundenen Abmeldelink anklicken. Weitere Informationen zu meinem Widerrufsrecht und dessen Ausübung sowie zu den Folgen meines Widerrufs finde ich in der Datenschutzerklärung, Abschnitt Redaktionelle Newsletter.

Lange Standzeiten für sauberes Wasser

„Ein ausschlaggebender Punkt waren auch die langen Standzeiten der Ventile. Diese ergeben sich zum Beispiel aus der Tatsache, dass sie die schädigenden Folgen der Kavitation neutralisieren“, schildert Lejeune. In alternativen Sitzkegelventilen verursachen implodierende Kavitationsbläschen oft kostenintensiven Verschleiß durch Erosion. „Durch die spezielle Konstruktion der Gleitschieberventile ohne Strömungsumlenkung, implodieren die Kavitationsbläschen ein bis zwei Meter hinter dem Ventil in der Rohrleitung. Diese kann pro­blemlos so gestaltet werden, dass keine schädigende Wirkung von der Kavitation ausgeht. Dazu reicht es, das Rohr nach dem Ventil ein kurzes Stück gerade auszuführen“, ergänzt Lejeune.

Regelventile als Basis der Automatisierung

Ganz natürlich 4.0: Wenn Ventile die Destillation zukunftsfit machen

„Die Regelventile bleiben auch bei Wasserschlägen eher unbeeindruckt“, beschreibt Debaillie einen weiteren Vorteil. Die Kraft eines eventuell auftretenden Wasserschlags im Rohrleitungsnetz überträgt sich nicht auf den Antrieb der Gleitschieberventile, sodass dieser durch Druckspitzen nicht beschädigt werden kann.

Sichere, regionale Wasserversorgung

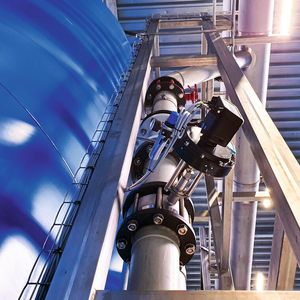

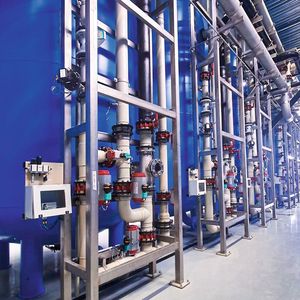

„Bevor das behandelte Wasser ins Leitungsnetz der Region eingespeist wird, setzen wir DN 150-Gleitschieberventile bei der Aktivkohlefilterung und der Remineralisierung mit Kalkstein und CO₂ ein“, fügt Debaillie hinzu. Auch hier gewährleisten hochpräzise Stellungsregler von Schubert & Salzer in Kombination mit den Gleitschieberventilen eine äußerst genaue Durchflussregelung, sodass die acht Aktivkohlefilter und 13 Remineralisierungstanks gleichmäßig ausgelastet werden. In dieser Anwendung erweist sich eine lineare Durchflusskennlinie als besonders geeignet für die Regelung der Durchflussmengen, um den Prozess stabil zu halten.

DAS PUMPEN-FORUM 2023

Das Pumpen-Forum im Rahmen der Förderprozess-Foren vom 20. bis 21. November 2023 ist die Expertenplattform für Pumpen, Kompressoren und Systeme. Sammeln Sie als Betreiber wertvolle Erfahrungen bei der Veranstaltung, um teure Reparaturen und Produktionsausfälle zu vermeiden. Im Vordergrund stehen dabei auch konkrete Anwendungsfälle aus dem Berufsalltag der Teilnehmenden.

Jetzt Ticket sichern!

Mit einem Output von durchschnittlich 24.000 Kubikmeter pro Tag leistet die Anlage einen wichtigen Beitrag zur sicheren und wirtschaftlichen Trinkwasserversorgung der Menschen in der Region Ostende. Phasen von Wasserknappheit – wie Belgien sie in den vergangenen Sommern erlebt hat und die durch den Klimawandel noch häufiger auftreten werden – sollen zukünftig vermieden werden. Farys plant aus diesem Grund bereits eine zweite, ähnliche Anlage in Nieuwpoort.
