Radar-Füllstandmessung Berührungslose Füllstandmessung für die Lebensmittel-/Getränkeindustrie

Redakteur: Dr. Jörg Kempf

Der berührungslose Radar-Messumformer Rosemount 1408H für Füllstand wurde speziell für Anwendungen in der Lebensmittel- und Getränkeindustrie entwickelt. Er soll laut Emerson den Bedarf an äußerst präzisen und zuverlässigen Füllstandmessungen in hygienischen Anwendungen decken.

Firmen zum Thema

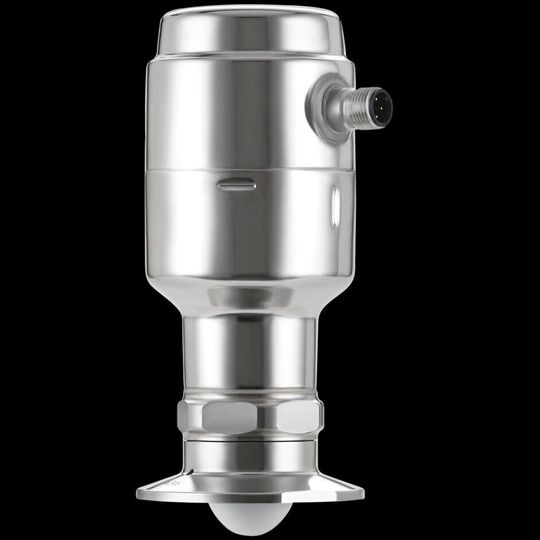

Das mit dem Red Dot Award 2021 ausgezeichnete Design des Rosemount 1408H widersteht hohen Reinigungstemperaturen und ist für CIP/SIP-Verfahren geeignet. Dies minimiert Kontaminationsrisiken und erhöht die Produktsicherheit.
Das mit dem Red Dot Award 2021 ausgezeichnete Design des Rosemount 1408H widersteht hohen Reinigungstemperaturen und ist für CIP/SIP-Verfahren geeignet. Dies minimiert Kontaminationsrisiken und erhöht die Produktsicherheit.
(Bild: Emerson)

Zu den spezifischen Merkmalen des Messumformers gehören eine kompakte, hygienische Ausführung, Fast-Sweep-Technologie, sehr gute Bündelung des Radarstrahls und IO-Link-Kommunikation.

Berührungsloses Radar ist eine ideale Technologie für Anwendungen zur Füllstandmessung, die Anlagen und Ausrüstung mit strengen hygienischen Standards erfordern, so der Hersteller. Die Technologie sei praktisch wartungsfrei, wodurch sie im Gegensatz zu herkömmlichen Technologien zur Sicherung der langfristigen Zuverlässigkeit beitrage. Die Top-Down-Montage reduziert das Risiko von Produktverlust durch Leckage und wird nicht von Prozessbedingungen wie Dichte, Viskosität, Temperatur und pH-Wert beeinflusst.

Die kompakte und robuste Ausführung macht den Rosemount 1408H zu einer geeigneten Lösung für kleine Tanks und Skids mit eingeschränkten Platzverhältnissen, die bei der Herstellung von Lebensmitteln und Getränken häufig zum Einsatz kommen. Die speziell für Hygieneanwendungen konzipierte Antenne ist bündig mit dem Prozessanschluss installiert, der das Entfernen der Prozessrückstände bei Clean-in-Place- und Sterilize-in-Place-Verfahren ermöglicht, und ist gegen Kondensation und Ablagerungen unempfindlich.

Der für hygienische Anwendungen zugelassene Messumformer verfügt über die Schutzart IP69. Das Edelstahlgehäuse weist nur minimale Spalten auf, wodurch es externen Reinigungsprozessen standhält und die Reinigungsfähigkeit gewährleistet.

Der Rosemount 1408H ist laut Emerson der erste Messumformer für Füllstand, der ein frequenzmoduliertes Dauerstrichradar mit 80 GHz auf einem einzigen Elektronikchip mit integrierten intelligenten Algorithmen nutzt. Diese Technologie ermögliche eine „überragende“ Bündelung des Radarstrahls, damit Hindernisse im Tank wie Rührwerke gemieden werden können. Dadurch könne wiederum eine höhere Messgenauigkeit erzielt werden.

Die Fast-Sweep-Technologie, die bis zu 40 Mal mehr Informationen als herkömmliche Messumformer erfassen kann, mache den Rosemount 1408H zum schnellsten Füllstandmessgerät auf dem Markt, verspricht der Hersteller. Mithilfe dieser Technologie könnten Messungen zudem bis zum oberen Tankrand ausgeführt werden. Die Eliminierung von Radarstrahl-Nullzonen ermögliche Anwendern die Optimierung der Auslastung ihrer Lagerbehälter.

Zudem sei der Rosemount 1408H der erste berührungslose Radar-Messumformer mit Konnektivität über das IO-Link-Kommunikationsprotokoll, wodurch eine einfache Integration mit beliebigen Automatisierungssystemen möglich wird. Der Messumformer bietet sowohl herkömmliche 4–20 mA als auch Schaltausgänge und digitale Hochgeschwindigkeitskommunikation. Die innovative Technologie und die intelligenten Algorithmen sollen für eine einfache und zeitsparende Installation und Inbetriebnahme und einen störungsfreien Betrieb sorgen. | Emerson
