Luftverteiler Wenn Platz Mangelware ist: Verteilerblöcke für Pneumatik auf engstem Raum

Anbieter zum Thema

Parker Hannifin Manfacturing Germany GmbH & Co KG

VERDER Deutschland GmbH & Co. KG

Hirschmann Laborgeräte GmbH & Co. KG

Emerson Process Management GmbH & Co.OHG

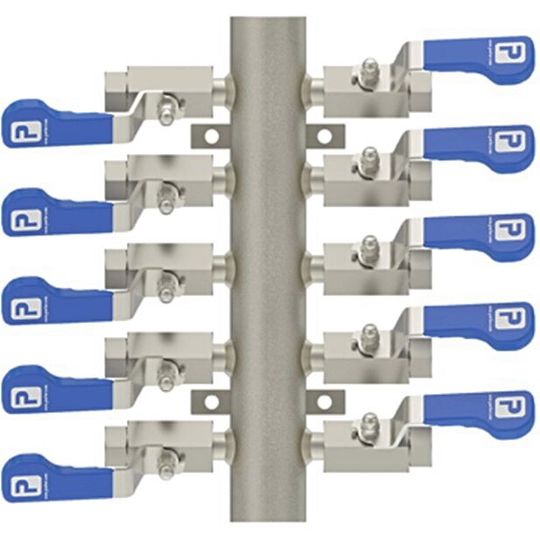

Antriebs- und Steuerungstechnologie-Spezialist Parker Hannifin bringt eine Reihe kompakter Hi-Pro-Luftverteilerblöcke auf den Markt, die für Industriebereiche entwickelt wurden, in denen Platzeinsparungen, Gewichtsreduzierung und Hochdruckleistung von entscheidender Bedeutung sind. Damit lassen sich bis zu 40 Prozent Raum und 20 Prozent Gewicht gegenüber den Standardventillösungen einsparen, so die Entwickler.

Die Hi-Pro-Verteilerblöcke wurden für Industriebereiche maßgeschneidert, in denen Platzeinsparungen, Gewichtsreduzierung und Hochdruckleistung von entscheidender Bedeutung sind: Bei Anwendungen in Öl- und Gas-, Petrochemie- und Chemieanwendungen reduziert die Einbaulänge um bis zu 40 Prozent Einbaulänge und das Gewicht um 20 Prozent gegenüber der standardmäßigen Hi-Pro-Version von Parker . Das kompakte Design macht die Verteiler zur idealen Wahl für Offshore-Plattformen, auf Kufen montierte Systeme und beengte Anlagenbereiche, in denen der Platz knapp ist, heißt es.

Durch die Halbierung des Abstands zwischen benachbarten Auslässen soll der Hi-Pro-Verteiler den verfügbaren Platz optimal ausnutzen, ohne an Festigkeit und Zuverlässigkeit einzubüßen. Das neue Design reduziert nach Aussage von Unternehmenssprechern nicht nur die Stellfläche, sondern verringert auch die strukturellen Lasten, wodurch der Bedarf an schweren Stützen und Halterungen minimiert wird. Die Idee dahinter: Ein leichterer Verteiler vereinfacht die Handhabung, verkürzt die Installationszeit und senkt die Arbeitskosten. Mit vorgebohrten Montagefüßen soll die Installation und Integration in modulare und mobile Systeme noch einfacher werden.

Rotating Equipment Day

Hier dreht sich alles ums Rotating Equipment: Werden Sie Speaker auf dem Neu-Event der PROCESS

Die kompakten Hi-Pro-Verteiler verfügen über eine teilgeschweißte Konstruktion, die die Anzahl der Anschlüsse erheblich reduziert, potenzielle Leckagepfade minimiert und die Sicherheit erhöht. Alle Schweißarbeiten werden von zertifizierten Fachleuten durchgeführt, um die Einhaltung strenger Industriestandards zu gewährleisten. Die Verteiler sind mit integrierten A-Lok-Rohrleitungsanschlüssen an den Auslässen erhältlich, um die Systemintegrität und Sicherheit zu verbessern. Diese Funktion minimiert außerdem potenzielle Leckstellen und optimiert die Installation.

Das Produkt wird aus Edelstahl 316 hergestellt, der eine außergewöhnliche Korrosionsbeständigkeit aufweist und interne Ablagerungen selbst in aggressiven Umgebungen verhindert. Die von Parker entwickelte innovative Hutmutter schützt das Gewinde vor Feuchtigkeit und Verunreinigungen und soll so die Korrosionsrisiken reduzieren. Jeder Verteiler wird strengen zerstörungsfreien Prüfungen (NDT) unterzogen, um die Leistungsintegrität sicherzustellen. Um eine Reihe von Anwendungsanforderungen zu erfüllen, unterstützt die kompakte Hi-Pro-Verteilerblockserie bis zu 20 Verteilerventilausgänge und bietet sowohl Gewinde- als auch Flanschanschlussoptionen. Gewindeanschlüsse halten einem Druck von bis zu 2.785 psi (192 bar) stand, während Flanschanschlüsse die Normen der Klasse ASME 150-300 erfüllen.

Das Pumpenforum zeigt, welche Trends 2024 den Betriebsalltag bestimmen – Entdecken Sie es selbst in unserer Galerie!

Hält die Industrie im Fluss: Das Pumpenforum zeigt, welche Trends 2024 den Betriebsalltag bestimmen (Tag 2)

Bildergalerie mit 13 Bildern

Darüber hinaus bietet der Hersteller ein umfassendes Sortiment an Verschraubungen, Rohrleitungen und Manometern, mit denen Kunden alle erforderlichen Komponenten von einem einzigen Lieferanten beziehen können, was die Beschaffungszeit, Materialkosten und die Komplexität der Installation reduziert.
