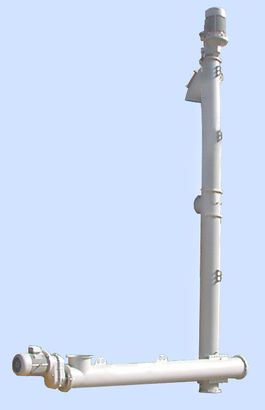

Das VE Vertikalschneckensystem besteht aus einer horizontalen Zuführschnecke und einer vertikalen Förderschnecke.
Die horizontale Zuführschnecke, die Material aus einem Silo oder Trichter austrägt oder es, nachdem sie von einem vorgeschalteten Dosierorgan beschickt wurde, zur Vertikalschnecke befördert, besteht aus einem U-Profiltrog aus Normalstahl mit einem, dem Einsatz entsprechenden Oberflächenfinish. Der Auslaufbereich besteht in jedem Fall aus einem kurzen Rohrteil, welches im rechten Winkel auf den unteren Rohrabschnitt der Vertikalschnecke geflanscht ist. An den beiden Enden der horizontalen Zuführschnecke ist jeweils ein Verbindungsflansch angeschweißt. Der Trog/Rohrtrog umschließt eine rotierende Schneckenwendel mit Wellenverbindungen an beiden Enden zu den Wellenzapfen der Endlagereinheiten. Die horizontale Zuführschnecke kann je nach ihrer Gesamtlänge mit einem oder mehreren Zwischenlagern ausgestattet sein. Des weiteren ist die Schnecke mit einem, für den jeweiligen Einsatz geeigneten Antrieb ausgerüstet.
Die Vertikalschnecke besteht aus einem ein- oder mehrteiligen Rohrmantel inklusive eines Basisteils mit Tangentialeinlauf zur Verbindung mit der horizontalen Zuführschnecke, einem geneigten Auslaufstutzen im obersten Rohrabschnitt, auf den Rohrenden aufgeschweißten Flanschen zur Verbindung der einzelnen Schneckenteile, einer rotierenden, ein- oder mehrteiligen Schneckenwendel mit Wellenverbindungsbuchsen an jedem Wendelende, einem Basislagerdeckel mit integrierter Gleitlagerbuchse und einer bestimmten Anzahl Zwischenlager je nach Förderhöhe. Der auslaufseitig montierte Antrieb mit integrierter Endlagereinheit - an der die Schneckenwendel hängt - und sich selbst nachstellender Wellenabdichtung ist den jeweiligen Einsatzbedingungen angepaßt.
VE Vertikalschneckensysteme sind nur in der mittelschweren Ausführung lieferbar.

Technische Merkmale & Vorteile:

• Pulverbeschichtung
• Geringer Platzbedarf
• Geringe Zahl an Komponenten, die einem Verschleiß ausgesetzt sind
• Außenrohrdurchmesser: 114 mm, 139 mm, 168 mm, 193 mm, 219 mm, 273 mm, 323 mm
• Förderhöhen in Ein-Meter-Schritten bis maximal 20 Meter
• Förderleistungen: zwischen 3 m³/h und 95 m³/h unter der Voraussetzung eines volumetrischen Wirkungsgrades wie bei Portland Zement
• Geringer Wartungsaufwand
• Im Vergleich zu Becherwerken und pneumatischen Fördersystemen beansprucht das VE Vertikalschneckensystem den geringsten Platz, ist leichter zu warten, benötigt die wenigsten Ersatzteile und bietet das günstigste Preis-Leistungsverhältnis.
