Frontadapter SPS-Systeme in wenigen Stunden austauschen

Weidmüller hat für Siemens S-5 und Schneider Electric TSX ein breites Sortiment an Frontadaptern (FAD) im Portfolio.

Anbieter zum Thema

Haus der Technik e.V.

TURCK GmbH

HARTER GmbH

Weidmüller Deutschland

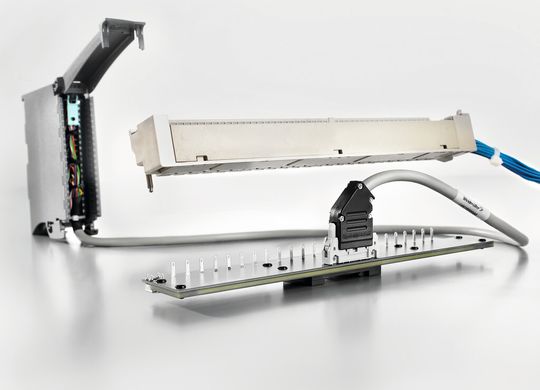

Die neuen Frontadapter vermeiden Verdrahtungsfehler beim Austausch von SPS-Systemen und halten Ausfallzeiten der Anlage während des Migrationsvorgangs so gering wie möglich. Dazu erhalten Nutzer auf die Applikation hin abgestimmte und geprüfte vorkonfektionierte Kabel und Frontadapter, die einen fehlerfreien Anschluss der neuen SPS sicherstellen. Die Einsatzmöglichkeiten der Nachrüstkomponenten sind nahezu unbegrenzt. Der Frontadapter für die Siemens S5-115 gestattet, zusammen mit vorkonfektionierten Systemkabeln, eine sichere Migration vom alten S5-115-Systemen zu anderen SPS-Systemen oder dem Weidmüller-I/O-System „u-remote“. Ebenso ist etwa mit dem Frontadapter BLK und den vorkonfektionierten Systemkabeln eine Migration von alten Schneider-Systemen zu anderen SPS-Systemen sowie Weidmüller „u-remote“ möglich. Der Anschluss erfolgt zur Feldseite über Steckverbinder gemäß IEC60603-13/DIN41651 20 p. Die Betriebsspannung beträgt 30 V AC/60 V DC, der Gesamtbetriebsstrom addiert sich auf 3 A. Die Frontadapter sind gemäß CE zertifiziert und im Temperaturbereich von – 25 bis + 50 °C betriebsfähig.

Die 19“-Migrationsracks von Weidmüller sind so konstruiert, dass der Platzbedarf im Schaltschrank nicht zunimmt. Das Racksystem nimmt den Platz der alten Steuerung ein und kombiniert Verbindungsebene und neue Steuerung zu einer kompakten Einheit. Durch einfaches Umklappen der oberen Ebene sind alle Verbindungskomponenten problemlos erreichbar. Die Weidmüller Frontadapter (FAD) werden mit ihrem mechanischen Fuß einfach auf die Tragschiene aufgerastet. Frontadapter und vorhandene Feldverdrahtung ordnen Anwender auf der unteren Ebene zu, die neue SPS wird der oberen Ebene zugeordnet. Das Scharnier zum Umklappen vereinfacht bei Inbetriebnahme oder Wartung den Zugang zur alten Verdrahtung.

Der applikationsspezifischen Auswahl dienen einfache, von Weidmüller bereitgestellte Konfigurationstabellen, sie erleichtern die Auswahl aller benötigten Elemente. Die Listen setzen alte und neue SPS-Karte im Verhältnis um und beschreiben präzise das Racksystem ebenso wie die erforderlichen Frontadapter und vorkonfektionierten Kabel.
