Konfigurierbare Kleinsteuerung Sichere Datenübertragung und flexible Architekturen

Quelle: Pressemitteilung Pilz 1 min Lesedauer

Anbieter zum Thema

Pilz GmbH & Co. KG
Keller & Bohacek GmbH & Co.
ROTRONIC MESSGERÄTE GMBH
DENIOS AG

Für eine effiziente Produktion sollten sich Sicherheitskonzepte nahtlos in Maschinenkonzepte integrieren lassen. Mit der konfigurierbaren Kleinsteuerung „PNOZmulti 2“ will Pilz die Übertragung von steuerungs- aber auch sicherheitsrelevanten Informationen ermöglichen.

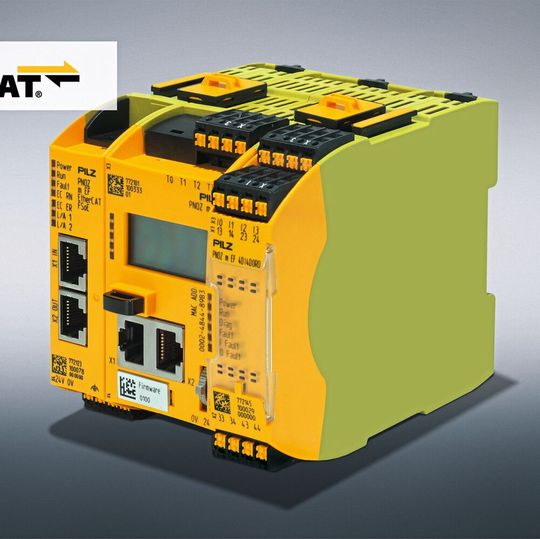

Die sichere und konfigurierbare Kleinsteuerung PNOZmulti 2 von Pilz bietet nun das offene Kommunikationssystem EtherCAT in Kombination mit dem sicheren Protokoll Safety-over-EtherCAT FSoE. (Bild: Pilz GmbH & Co. KG)
Die sichere und konfigurierbare Kleinsteuerung PNOZmulti 2 von Pilz bietet nun das offene Kommunikationssystem EtherCAT in Kombination mit dem sicheren Protokoll Safety-over-EtherCAT FSoE.
(Bild: Pilz GmbH & Co. KG)

Die Kleinsteuerung lässt sich ab der Version 11.3 des Softwaretools „PNOZmulti Configurator“ als FSoE-Master, als FSoE-Slave aber auch als Ether-CAT-Slave konfigurieren. Mit dem Kommunikationsmodul „Ether CAT FSoE“ sind in Verbindung mit dem Basisgerät „PNOZ m B1“ bis zu vier Master-Master- und bis zu 60 Master-Slave-Verbindungen möglich. So lassen sich flexible Anlagenstrukturen mit einer „Ein-Kabel-Lösung“ auf Feldbusebene umsetzen und erweitern. Mit der Kleinsteuerung als FSoE-Master ist die sicherheitsrelevante Vernetzung mit dem Radarsensor „PSENradar“ von Pilz mit der Antriebstechnik PMC (Pilz Motion Control) – beide mit FSoE-Funktionalität – einfach realisierbar.

Auch hier greift die „Ein-Kabel-Lösung“, um FSoE-fähige Aktoren und Sensoren in das Netzwerk einzubinden. Als FSoE-Master vereint die Kleinsteuerung die Überwachung aller Sicherheitsfunktionen – von Not-Halt über Schutztür bis zu Lichtgittern – einer Applikation in einem Gerät und stellt Verbindungen zu sicheren Slaves im Netzwerk her. Das soll laut Hersteller den Verdrahtungsaufwand minimieren und Kosten sparen.

Um eine sichere Datenübertragung für EtherCAT zu realisieren, wurde das Protokoll Safety-over-EtherCAT (FSoE) definiert. FSoE erlaubt die Übertragung von sicheren und nicht-sicheren Informationen im EtherCAT Kommunikationssystem. Dabei ist FSoE nach IEC 61508 für Sicherheitsanwendungen bis zu SIL 3 geeignet.
